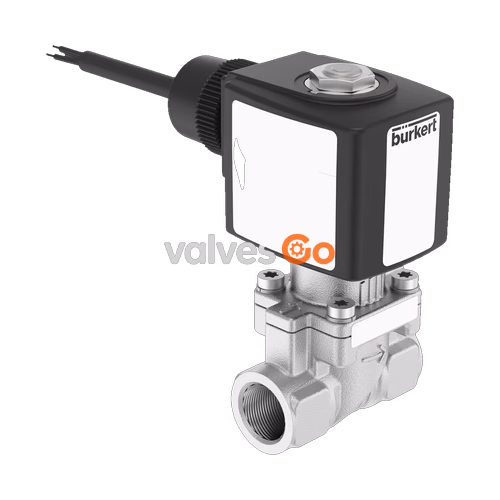

Бюркерт (BURKERT) Тип 6281 — это сервоуправляемый мембранный клапан. Для работы клапана всегда требуется минимальный перепад давления. В зависимости от области применения доступны различные материалы мембран и функции контура. Стандартный латунный корпус соответствует европейским требованиям к питьевой воде. Для других рынков предлагается латунь, устойчивая к обесцинкованию. В ассортименте также представлена версия с корпусом из нержавеющей стали.

Для снижения энергопотребления во время работы доступны катушки со встроенной электроникой Kick-and-Drop (KD) с технологией двойной катушки. Клапан может поставляться с ручным управлением для упрощения технического обслуживания и ввода в эксплуатацию.

• Сервоуправляемый мембранный клапан до DN 50
• Виброустойчивая система катушек с центральным резьбовым креплением
• Демпфированная конструкция для бесшумного закрытия
• Энергосберегающая технология двойной катушки с версией Kick and Drop
• Взрывозащищенные исполнения

Функции контура

Функция контура	Описание
A (NC)	2/2-ходовой электромагнитный клапан, сервоуправляемый, нормально закрытый
B (NO)	2/2-ходовой электромагнитный клапан, сервоуправляемый, нормально открытый

Непрерывная работа

Если на заводской табличке не указано иное, электромагнитный привод подходит для непрерывной работы. Во время длительного простоя рекомендуется выполнять не менее 1–2 переключений в день для обеспечения функциональной надежности.

Сертификаты и соответствие стандартам

• Взрывозащита: Доступны исполнения ATEX (II 2G Ex mb IIC T4 Gb, II 2D Ex mb IIIC T130 °C Db) и IECEx.
• Северная Америка (США/Канада): Доступны исполнения с сертификатами UL Listed для опасных зон, UL Recognized и CSA.
• Питьевая вода: Подходит для использования в системах питьевого водоснабжения. Материалы соответствуют принципам оценки (UBA) для материалов, контактирующих с питьевой водой (TrinkwasserV).
• Классификация DNV GL: Допущен к установке на всех судах, классифицированных DNV GL.
• Кислород: Опциональная пригодность для газообразного кислорода.

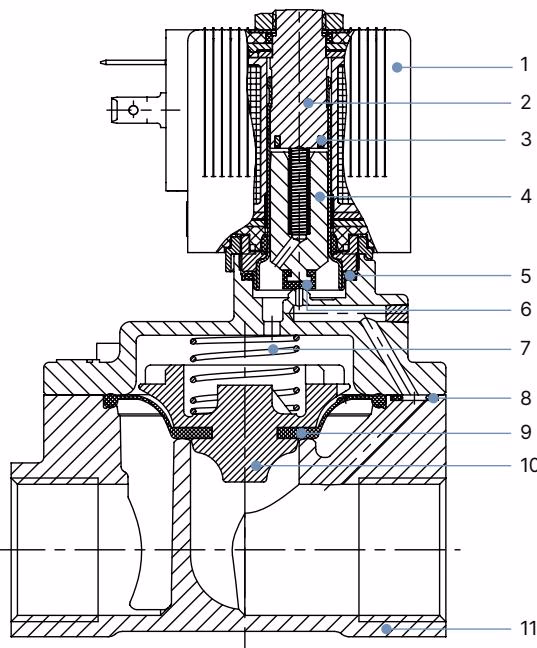

Спецификации материалов

№	Элемент	Материал
1	Катушка	Полиамид или эпоксидная смола
2	Стопор	Нержавеющая сталь 1.4113
3	Экранирующее кольцо	Cu (латунное исполнение) / Ag (исполнение из нержавеющей стали)
4	Магнитный сердечник	Нержавеющая сталь 1.4113
5	Уплотнительное кольцо	NBR, FKM, EPDM
6	Уплотнение сердечника	NBR, FKM, EPDM
7	Пружина	Нержавеющая сталь 1.4310
8	Уплотнительное кольцо	NBR, FKM, EPDM
9	Мембрана	NBR, FKM, EPDM
10	Держатель мембраны	PPSGF40, DN 50: латунь и нержавеющая сталь
11	Корпус клапана	Латунь согл. DIN EN 50930-6 или нержавеющая сталь 1.4408 (CF8M)

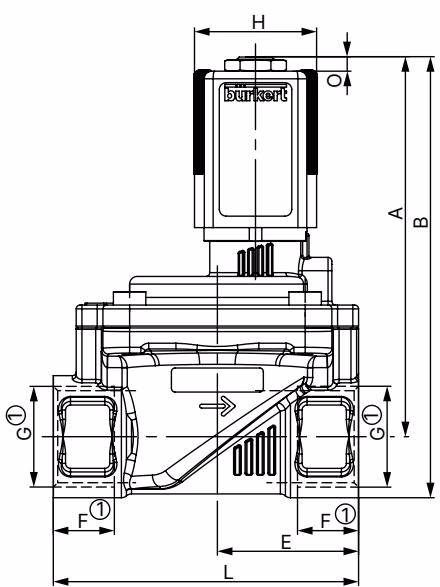

Размеры

Стандартное резьбовое исполнение

Примечание: Размеры в мм. Размеры F1 и G1 относятся к резьбе G. F2 и G2 относятся к резьбе NPT. F3 и G3 относятся к резьбе Rc.

Установка и техническое обслуживание

Инструкции по технике безопасности

• Опасность травмирования из-за высокого давления: Перед ослаблением трубопроводов или клапанов сбросьте давление и стравите воздух из системы.
• Опасность поражения электрическим током: Перед вмешательством в устройство или систему отключите электропитание и заблокируйте его от повторного включения.
• Опасность поломки: Не используйте электромагнит в качестве рычага. Удерживайте устройство за корпус с помощью рожкового ключа и вкручивайте в трубопровод.

Ручное управление (Опция)

Для ручного управления клапаном ручной рычаг необходимо повернуть в вертикальное положение под электромагнитом.

INFO

Не перекручивайте ручной рычаг. При задействованном ручном рычаге клапан больше не может переключаться электрически.
