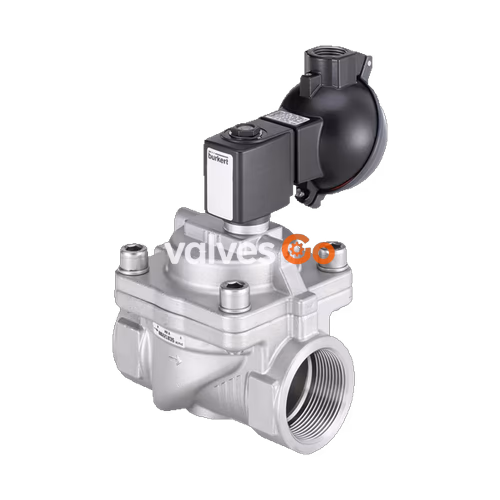

Бюркерт BURKERT 20047711 (Тип 6281) — это сервоуправляемый 2/2-ходовой мембранный клапан. Для работы клапана всегда требуется минимальный перепад давления. Данная модель оснащена корпусом из нержавеющей стали, уплотнениями из EPDM и клеммной коробкой с сертификацией ATEX/IECEx для использования во взрывоопасных зонах. Клапан имеет виброустойчивую систему катушки с центральным резьбовым креплением и демпфированную конструкцию для бесшумного закрытия.

Основные характеристики

• Сервоуправляемый мембранный клапан до DN 50
• Виброустойчивая система катушки с центральным резьбовым креплением
• Демпфированная конструкция для бесшумного закрытия
• Взрывозащищенное исполнение ATEX/IECEx
• Корпус из нержавеющей стали с внутренней резьбой G1

Функция контура

Функция контура A (CF A): 2/2-ходовой электромагнитный клапан, сервоуправляемый, нормально закрытый.

Сертификаты и соответствие

Данная модель имеет сертификаты взрывозащиты:

• ATEX: EPS 18 ATEX 1232 X (II 2G Ex mb IIC T4 Gb / II 2D Ex mb IIIC T130 °C Db)
• IECEx: IECEx EPS 18.0110 X (Ex mb IIC T4 Gb / Ex mb IIIC T130 °C Db)

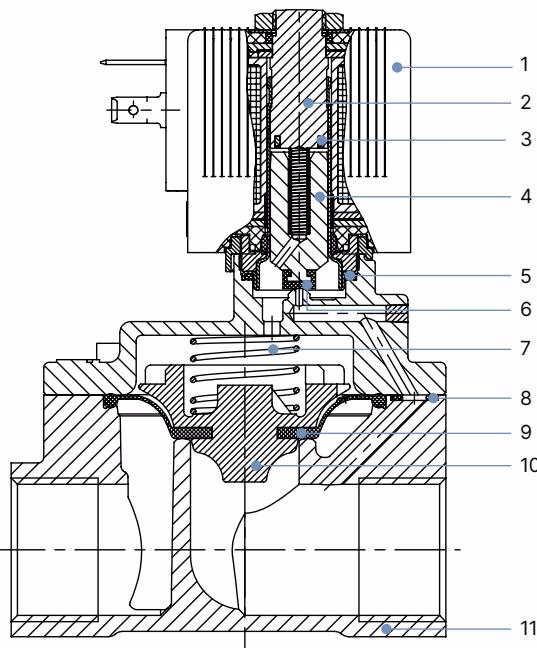

Спецификация материалов

№	Элемент	Материал
1	Катушка	Полиамид или эпоксидная смола
2	Стопор	Нержавеющая сталь 1.4113
3	Экранирующее кольцо	Cu (версия из латуни) / Ag (версия из нержавеющей стали)
4	Магнитный сердечник	Нержавеющая сталь 1.4113
5	Уплотнительное кольцо	NBR, FKM, EPDM
6	Уплотнение сердечника	NBR, FKM, EPDM
7	Пружина	Нержавеющая сталь 1.4310
8	Уплотнительное кольцо	NBR, FKM, EPDM
9	Мембрана	NBR, FKM, EPDM
10	Держатель мембраны	PPSGF40, DN 50: латунь и нержавеющая сталь
11	Корпус клапана	Латунь согл. DIN EN 50930-6 или нержавеющая сталь 1.4408 (CF8M)

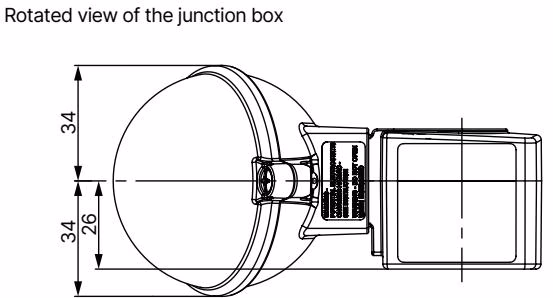

Размеры (версия с клеммной коробкой ATEX/IECEx)

INFO

Размеры в мм. Максимальная температура среды не должна превышать допустимый температурный класс (T4: +135 °C, T5: +100 °C, T6: +85 °C) минус 5 K.

Размер катушки	H	J	K	P	R	S
5	32	20.5	46	68.8	99.8	174.7
6	40	23.5	52	74.8	103	177.7

Заводская табличка

1 Тип	2 Функция контура
3 Условный проход	4 Материал уплотнения
5 Материал корпуса	6 PN
7 Тип присоединения	8 Мощность
9 Частота	10 Напряжение
11 Код производителя	12 Номер артикула

Установка и инструкции по технике безопасности

ОПАСНОСТЬ!

Опасность травмирования из-за высокого давления в системе

• Перед ослаблением трубопроводов или клапанов сбросьте давление и удалите воздух из системы.

Опасность поражения электрическим током

• Перед вмешательством в устройство или систему отключите электропитание и заблокируйте его от повторного включения.
• Соблюдайте действующие правила техники безопасности при работе с электрооборудованием.

ПРЕДУПРЕЖДЕНИЕ!

Опасность травмирования из-за неправильного монтажа

• Монтаж должен выполняться только авторизованными специалистами с использованием соответствующих инструментов.
• Защитите систему от непреднамеренного включения.
• Обеспечьте контролируемый перезапуск после установки.

Перед установкой:

• Очистите трубопроводы от любых загрязнений.
• Установите грязеуловитель перед входом клапана (≤ 500 мкм).
• Монтажное положение: любое, предпочтительно приводом вверх.

Установка:

• Не используйте катушку в качестве рычага.
• Удерживайте устройство за корпус с помощью рожкового ключа и вкрутите в трубопровод.
• Соблюдайте направление потока: стрелка на корпусе указывает направление потока.
