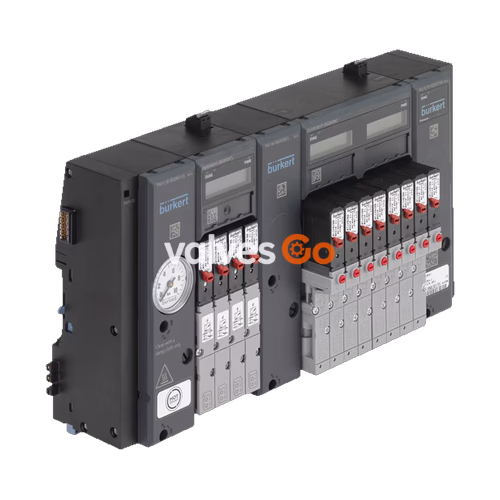

Burkert Type 8647 AirLINE SP — это модульная электропневматическая система автоматизации, состоящая из соединительных и клапанных модулей. Она была специально разработана для безопасной и полной интеграции в децентрализованные периферийные системы «SIMATIC ET 200SP» и «SIMATIC ET 200SP HA» от Siemens. К пневматическим выходам можно подключать пневматические регулирующие клапаны, пневмоцилиндры или другие пневматические компоненты. Если пневматические компоненты оснащены датчиками положения, положение активированных пневматических компонентов может отображаться на соответствующем пилотном клапане, что экономит время при вводе в эксплуатацию и техническом обслуживании.

Блок клапанов и электронные модули SIMATIC ET 200SP / SIMATIC ET 200SP HA предоставляют множество функций, включая широкие возможности конфигурации и диагностики. Опционально группы клапанов могут отключаться внешним беспотенциальным переключающим контактом для реализации таких концепций управления, как «Центральное отключение системы».

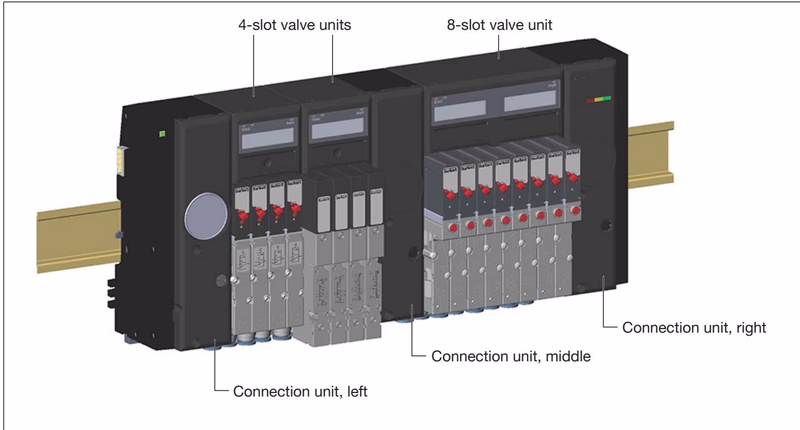

Обзор системы

Объединение модулей распределенных систем ввода-вывода Siemens с блоком клапанов AirLINE SP Type 8647 обеспечивает интегрированную систему электронных и пневматических компонентов.

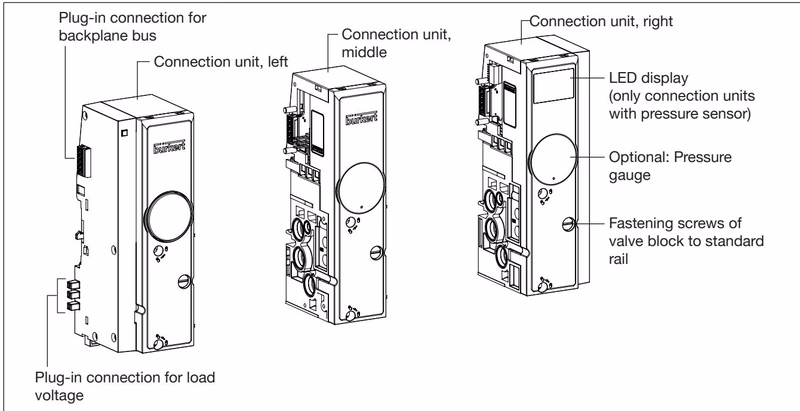

Соединительные модули

Пневматическое питание и деаэрация блока клапанов осуществляется через соединительные модули. Кроме того, блок клапанов крепится к стандартной рейке через соединительные модули. Соединительные модули могут быть опционально оснащены манометром или электронным датчиком давления.

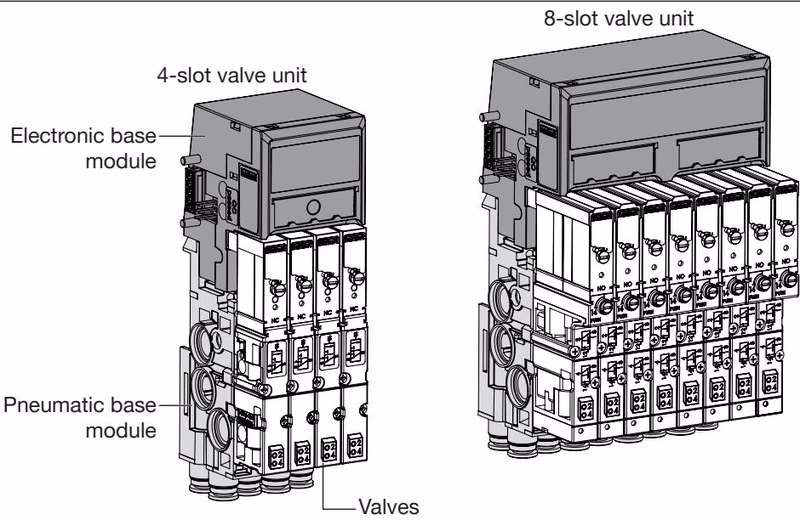

Клапанные модули

Клапанные модули преобразуют электрические управляющие сигналы интерфейсного модуля в пневматические выходные сигналы и обеспечивают пневматические выходы. Существуют клапанные модули с четырьмя или восемью слотами для клапанов.

Общие технические данные

Характеристики продукта	Type 0460, Type 6524, Type 6525
Ширина на станцию	11 мм
Количество слотов для клапанов	Для одинарных клапанов: макс. 64. Для импульсных и двойных клапанов: макс. 32
Диапазон давления	От вакуума до 10 бар (с допуском UL от вакуума до 8 бар)
Расход воздуха (значение QNn)	От 200 до 300 л/мин, измерено при +20 °C, давлении 6 бар на входе клапана и перепаде давления 1 бар
Рабочее напряжение	24 В пост. тока
Класс защиты	III согласно DIN EN 61140, VDE 0140
Степень защиты	IP20, IP65 в закрытых шкафах управления
Коммуникационный модуль	Siemens SIMATIC ET 200SP / SP HA
Коммуникационный интерфейс	PROFIBUS DP, PROFINET IO

Пилотные электромагнитные клапаны

В блок клапанов интегрированы различные пилотные клапаны:

• Type 6524 и Type 6525: Пилотный клапан Type 6524 (одинарный и двойной клапан) и Type 6525 (одинарный клапан) состоят из пилотного электромагнитного клапана Type 6144 и пневматического седельного клапана. Принцип действия позволяет переключать высокие давления при низком энергопотреблении и коротком времени переключения.
• Type 0460: Состоит из пневматического корпуса клапана, оснащенного пилотным клапаном с двойной катушкой. Клапаны предлагают функции 5/2-ходового импульсного, а также 5/3-ходового клапана и стандартно оснащены ручным дублированием.

AirLINE Quick

AirLINE Quick значительно сокращает использование компонентов в шкафу управления. С помощью адаптера AirLINE Quick пневмоостров устанавливается непосредственно на пол или стену шкафа управления.

• Уменьшение занимаемого пространства в шкафу управления.
• Снижение затрат на монтаж благодаря подключению шлангов непосредственно в нижней части шкафа управления.

Применение в системах безопасности

Электрическое отключение клапанов Type 6524 и 6525 приводит к их возврату в исходное положение. Выбор соответствующей функции контура клапана зависит от применения и является ответственностью пользователя.

DANGER

Использование ручного дублирования для управления клапанами отменяет электрическое отключение. Используйте варианты клапанов без ручного дублирования или защитите ручное дублирование от непреднамеренного изменения.

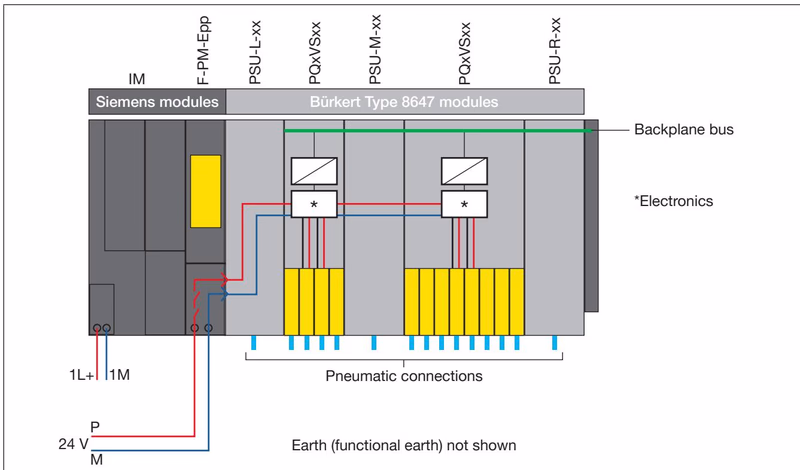

Настройка системы с силовым модулем F-PM-E

Если блок клапанов Type 8647 работает в потенциальной группе силового модуля F-PM-E 24VDC/8A PPM ST системы ET 200SP, напряжение нагрузки блока клапанов может быть отключено силовым модулем из соображений безопасности. Клапаны Type 6524 и 6525 возвращаются в исходное положение.
