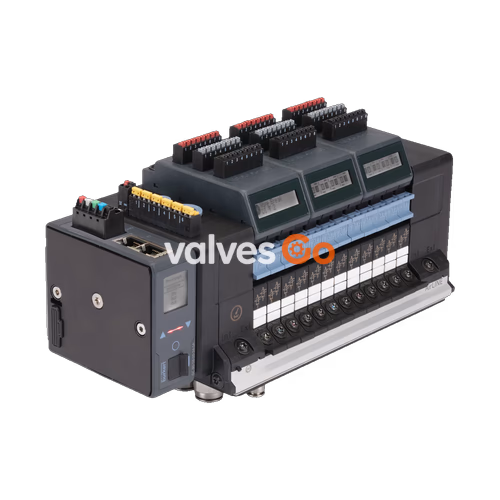

Пневмоостров BURKERT 20061733 Тип 8652 специально разработан для требований автоматизации процессов. Эта 20-позиционная конфигурация оснащена интерфейсом Industrial Ethernet (PROFINET IO, EtherNet IP, Modbus TCP, EtherCAT, CC-Link IE Field Basic) и алюминиевым адаптером AirLINE Quick. Новые диагностические функции могут отображаться на ЖК-дисплее как в виде открытого текста, так и в виде символов. Аппаратное обеспечение оптимизировано для установки на дне шкафа управления. Ключевые пневматические функции обеспечивают повышенную надежность процесса, например, обратные клапаны в каналах отработанного воздуха, которые предотвращают непреднамеренное срабатывание из-за скачков давления.

Общие технические данные

Характеристика	Значение
Материал корпуса	PA (полиамид)
Материал уплотнения	NBR и PUR
Ширина на станцию	11 мм
Количество слотов клапанов	Макс. 24 (Сконфигурировано как 20 шт.)
Диапазон давления	Вакуум...10 бар
Расход QNn (воздух)	310 л/мин (измерено при +20 °C, давлении 6 бар на входе клапана и перепаде давления 1 бар)
Рабочее напряжение	24 В пост. тока (допуск ±10%)
Номинальная мощность каждого клапана	0,7 Вт (0,175 Вт после снижения мощности)
Рабочая среда	Сухой сжатый воздух без масла или с маслом, нейтральные газы (рекомендуется фильтр 5 мкм)
Степень защиты	IP20, IP65 в закрытых шкафах управления
Температура окружающей среды	-10 °C...+55 °C

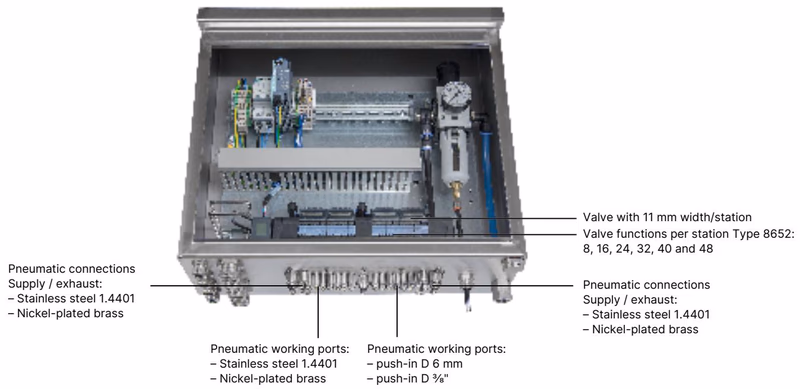

AirLINE Quick

AirLINE Quick значительно сокращает использование компонентов в шкафу управления. С помощью адаптера AirLINE Quick пневмоостров устанавливается непосредственно на пол или стенку шкафа управления.

• Уменьшение занимаемого пространства в шкафу управления
• Позволяет использовать более компактные шкафы управления
• Снижение затрат на монтаж благодаря шланговым соединениям непосредственно на дне шкафа управления

Характеристика	Значение
Материал адаптерной плиты AirLINE Quick	Нержавеющая сталь 1.4301 / Анодированный алюминий
Материал пневматического соединения	Нержавеющая сталь 1.4401 / Никелированная латунь
Пневматическое питание / Выхлоп	Цанговое соединение D 10 мм, 3/8"
Пневматические рабочие порты	Цанговое соединение D 6 мм, 1/4"

Функции контура

Тип 8652 поддерживает различные стандартные функции контура (CF C, D, H, L, M, N, Z) и варианты SIA для безопасного отключения. Конфигурация 20061733 включает 3/2-ходовые клапаны WWC и 5/2-ходовые моностабильные клапаны WWH.

Сертификаты и соответствие

• Взрывозащита: Опционально ATEX/IECEx (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc) для Зоны 2/22.
• Северная Америка: Опционально UL Listed и UL Recognized для опасных зон (Class I, Zone 2; Class II, Zone 22; Class I, Div 2).
• Прочее: Опционально China Compulsory Certification (CCC).

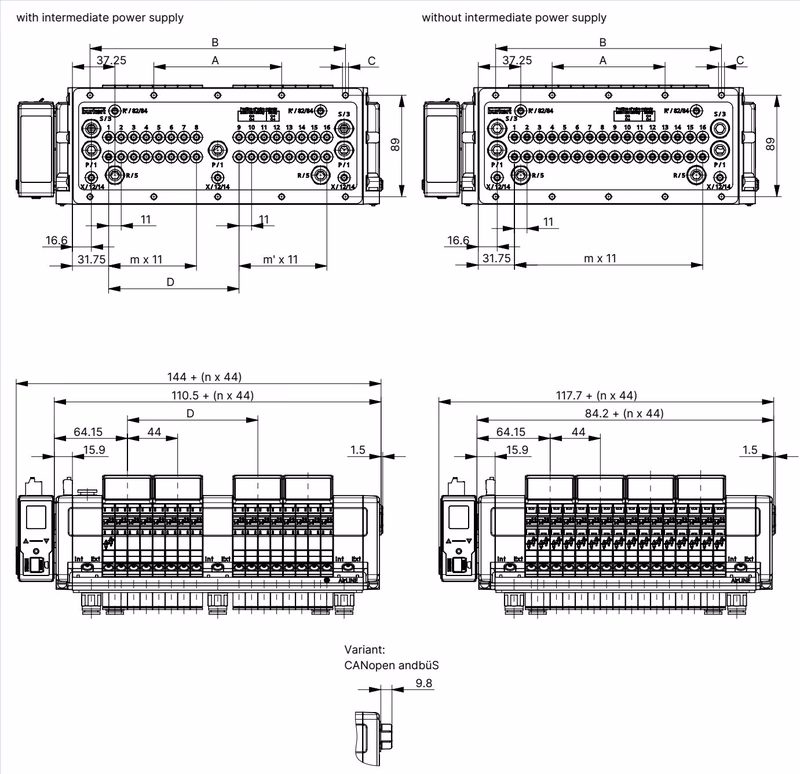

Размеры (версии на 16, 20 и 24 позиции)

Подключения продукта

Интерфейс Industrial Ethernet (X1 и X2 RJ45)

Контакт	Назначение
1	TX+
2	TX-
3	RX+
6	RX-

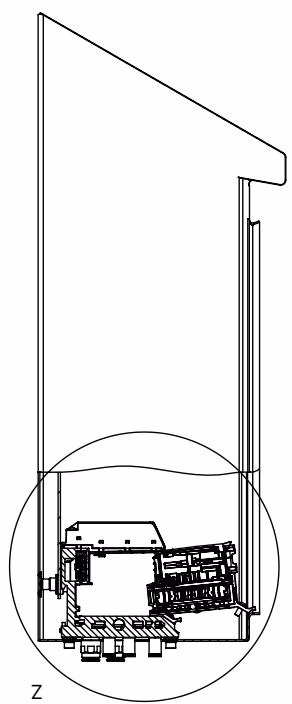

Установка продукта

Для использования функции Hot Swap всегда соблюдайте минимальное расстояние до переднего края шкафа управления при установке пневмоострова внутри шкафа управления.

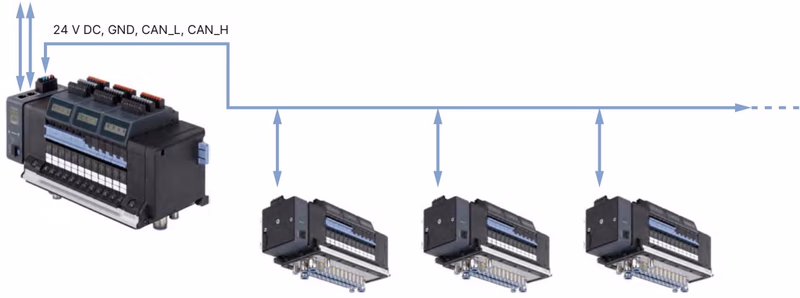

Пример конфигурации

На следующей иллюстрации показана сеть на примере AirLINE Тип 8652 с вариантом Industrial Ethernet в качестве ведущего пневмоострова и различных AirLINE Тип 8652 с вариантом büS в качестве ведомых пневмоостровов.

Указания по безопасности во взрывоопасных зонах

• Опасность поражения электрическим током: Перед началом работ на устройстве или системе отключите электропитание. Защитите от повторного включения.
• Hot Swap: Использование функции Hot Swap запрещено в существующей взрывоопасной атмосфере.
• Электростатический заряд: Очищайте поверхности устройства только путем аккуратного протирания влажной или антистатической тканью для предотвращения риска взрыва.
