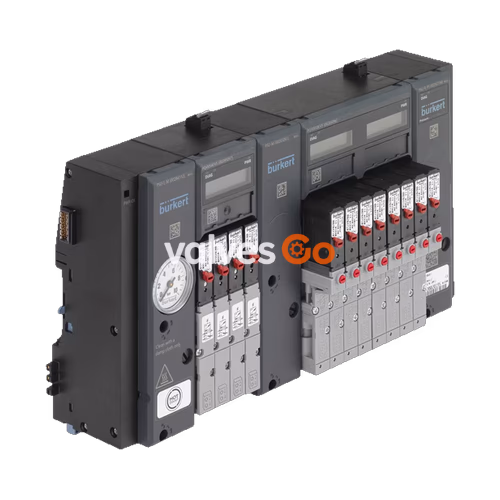

Пневмоостров Бюркерт (BURKERT) Тип 8647 AirLINE SP представляет собой модульную электропневматическую систему автоматизации, состоящую из соединительных и клапанных модулей. Она специально разработана для безопасной и полной интеграции в децентрализованные периферийные системы «SIMATIC ET 200SP» и «SIMATIC ET 200SP HA» от Siemens. К пневматическим выходам можно подключать пневматические регулирующие клапаны, пневмоцилиндры или другие пневматические компоненты. Если пневматические компоненты оснащены датчиками обратной связи, положение активируемых компонентов может отображаться на ЖК-дисплее соответствующего пилотного клапана. Это позволяет сэкономить время при вводе в эксплуатацию и техническом обслуживании.

Блок клапанов и электронные модули SIMATIC ET 200SP / SIMATIC ET 200SP HA предоставляют множество функций, включая широкие возможности конфигурации и диагностики. Опционально группы клапанов могут отключаться внешним беспотенциальным переключающим контактом для реализации концепций управления, таких как «Центральное отключение системы».

Общие технические данные

Характеристика	Значение
Материал корпуса	PA (полиамид), PC (поликарбонат)
Материал уплотнения	NBR (клапаны: FPM, NBR и PUR)
Ширина на станцию	11 мм
Количество слотов для клапанов	Для одинарных клапанов: макс. 64. Для импульсных и двойных клапанов: макс. 32
Максимальное количество функций клапанов	64 на одном блоке клапанов
Диапазон давления	От вакуума до 10 бар (с допуском UL от вакуума до 8 бар)
Расход (значение QNn для воздуха)	От 200 до 300 л/мин (измерено при +20 °C, давлении на входе 6 бар и перепаде 1 бар)
Рабочее напряжение	24 В пост. тока (допуск ±10%)
Номинальная мощность на клапан	Одинарные клапаны: 0.8 Вт. Импульсные/двойные клапаны: 2× 0.8 Вт со снижением мощности
Класс защиты	III согласно DIN EN 61140, VDE 0140
Степень защиты	IP20, IP65 в закрытых распределительных шкафах
Рабочая среда	Сухой сжатый воздух с маслом или без масла (рекомендуется фильтр 5 мкм)

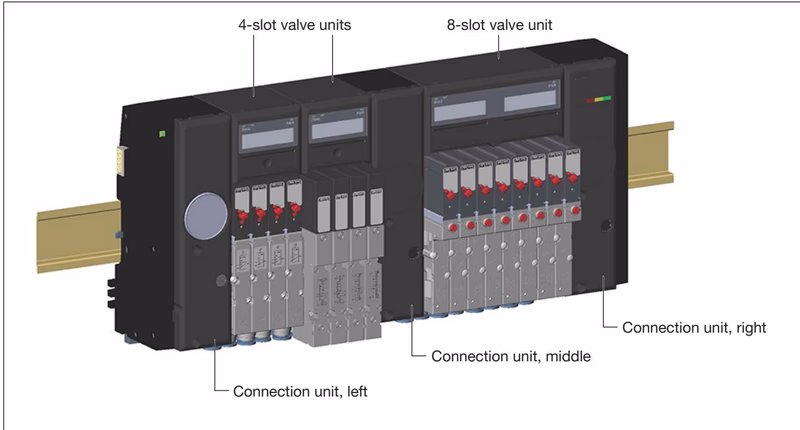

Обзор системы

Объединение модулей распределенных систем ввода-вывода Siemens SIMATIC ET 200SP / SP HA с блоком клапанов AirLINE SP Тип 8647 обеспечивает интегрированную систему электронных и пневматических компонентов.

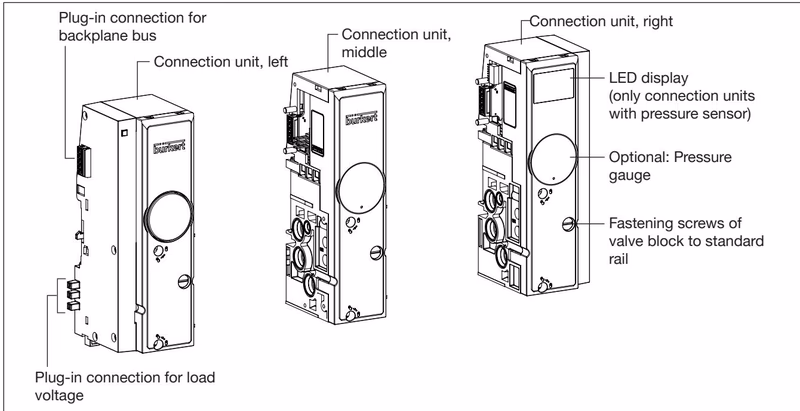

Соединительные модули

Пневматическое питание и деаэрация блока клапанов осуществляется через соединительные модули. Кроме того, блок клапанов крепится к стандартной рейке через соединительные модули. Соединительные модули могут быть опционально оснащены манометром или электронным датчиком давления. В варианте с электронным датчиком давления измеренное давление подачи предоставляется в виде аналогового значения через ET 200SP.

Клапанные модули

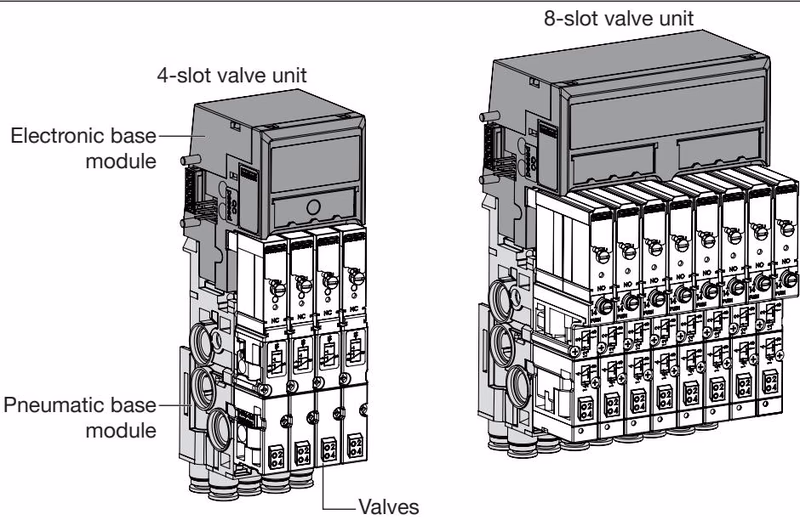

Клапанные модули преобразуют электрические управляющие сигналы интерфейсного модуля в пневматические выходные сигналы и обеспечивают пневматические выходы. Существуют клапанные модули с четырьмя слотами (4-местный модуль) или с восемью слотами (8-местный модуль). Клапанные модули состоят из базового электронного модуля, базового пневматического модуля и самих клапанов.

Базовый электронный модуль (модуль PQ): Содержит электрические штекерные соединения для клапанов, электронику управления клапанами и визуальные индикаторы состояния (светодиоды для отображения состояния устройства и графический ЖК-дисплей).

Базовый пневматический модуль: Поддерживает клапаны, обеспечивает пневматическое питание и деаэрацию клапанов, а также предоставляет пневматические выходы.

Электромагнитные клапаны для пневматики

Тип 6524 и Тип 6525

Тип 6524 — это 3/2-ходовой клапан или 2x3/2-ходовой клапан. Тип 6525 — это 5/2-ходовой клапан. Клапаны состоят из электромагнитного клапана с качающимся якорем в качестве пилотного управления и пневматического седельного клапана в качестве усилителя. Они моностабильны и стандартно оснащены ручным дублированием. Принцип действия позволяет переключать высокие давления при низком энергопотреблении и коротком времени переключения.

Тип 0460

Клапан Тип 0460 состоит из двух пилотных электромагнитных клапанов и одного пневматического золотникового клапана. Принцип действия позволяет переключать высокие давления при низком энергопотреблении и коротком времени переключения. Клапаны предлагают функции 5/2-ходового импульсного, а также 5/3-ходового клапана и стандартно оснащены ручным дублированием.

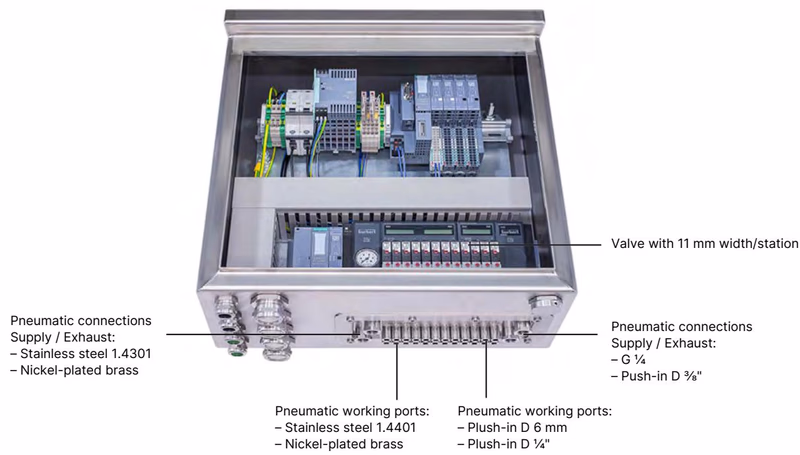

AirLINE Quick

AirLINE Quick значительно сокращает использование компонентов в распределительном шкафу. С помощью адаптера AirLINE Quick пневмоостров устанавливается непосредственно на пол или стенку распределительного шкафа.

Преимущества:

• Уменьшение занимаемого пространства в распределительном шкафу
• Возможность использования более компактных распределительных шкафов
• Снижение затрат на монтаж благодаря подключению шлангов непосредственно в нижней части распределительного шкафа

Безопасное отключение

Электрическое отключение клапанов Типов 6524 и 6525 приводит к их возврату в исходное положение. Выбор соответствующей функции контура клапана зависит от применения и является ответственностью пользователя. Во избежание кратковременного противодавления в случае безопасного отключения настоятельно рекомендуется использовать блоки клапанов со встроенными обратными клапанами.

Применение, связанное с безопасностью

Для применений, связанных с безопасностью, устройство может быть отключено с использованием различных вариантов:

• Функция отключения SIA или EVS: Этот вариант функционально эффективен и позволяет осуществлять внешнее отключение отдельных клапанов или помодульное отключение всех клапанов. Диагностические функции и индикация остаются доступными на ЖК-дисплее модулей PQ.
• Настройка системы с модулем питания F-PM-E от Siemens: Этот вариант задокументирован и оценен с точки зрения безопасности. Он соответствует требованиям к системам управления, связанным с безопасностью, в соответствии с применимыми стандартами (например, DIN EN ISO 13849 или EN IEC 62061). В случае отключения с использованием модуля питания F-PM-E диагностические функции и индикация недоступны на ЖК-дисплее модулей PQ на время отключения.
