PN16
Бюркерт (Burkert) 20068758 Тип 5282 представляет собой 2/2-ходовой мембранный клапан с сервоуправлением. Для работы клапана требуется минимальный перепад давления. Данная модификация имеет корпус из нержавеющей стали, уплотнение FKM, внутреннюю резьбу G 1/2 и работает от сети 230 В 50/60 Гц. Электромагнитные катушки залиты химически стойкой эпоксидной смолой, что обеспечивает долговечность в сложных условиях эксплуатации.
Общие технические данные
| Характеристика | Значение |
|---|---|
| Материал уплотнения | FKM |
| Резьбовой корпус | Нержавеющая сталь CF3M (DN 13) |
| Материал катушки | Эпоксидная смола |
| Внутренние детали клапана | Нержавеющая сталь, латунь |
| Условный проход | DN 13 |
| Функция клапана | A (нормально закрытый) |
| Рабочий цикл | 100% непрерывная работа |
| Рабочее напряжение | 230 В 50/60 Гц |
| Рабочая среда | Горячий воздух, растворы перхлорэтилена, горячие масла |
| Температура среды | от 0 °C до +90 °C |
| Температура окружающей среды | Макс. +55 °C |
| Степень защиты | IP65 с кабельным штекером |
Функция клапана
Функция клапана A (CF A): 2/2-ходовой электромагнитный клапан, с сервоуправлением, нормально закрытый.

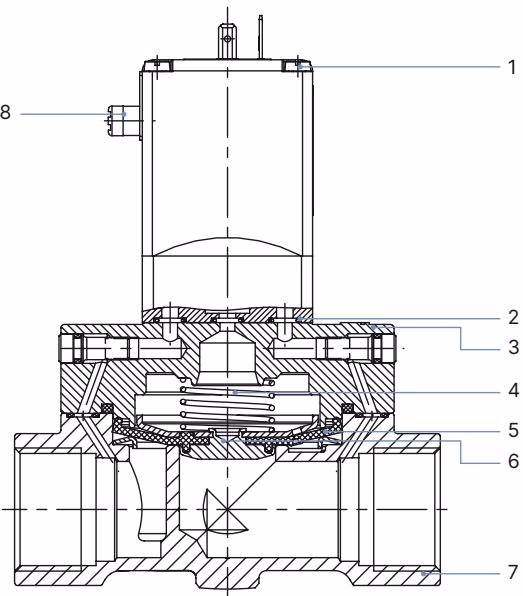

Спецификация материалов
| № | Элемент | Материал |
|---|---|---|
| 1 | Катушка | Эпоксидная смола |
| 2 | Уплотнительное кольцо | FKM |
| 3 | Крышка | Нержавеющая сталь 1.4408/316 |
| 4 | Пружина | Нержавеющая сталь 1.4310/302 |
| 5 | Мембрана | FKM |
| 6 | Держатель мембраны | Нержавеющая сталь 1.4401/316 |
| 7 | Корпус клапана | Нержавеющая сталь CF3M |

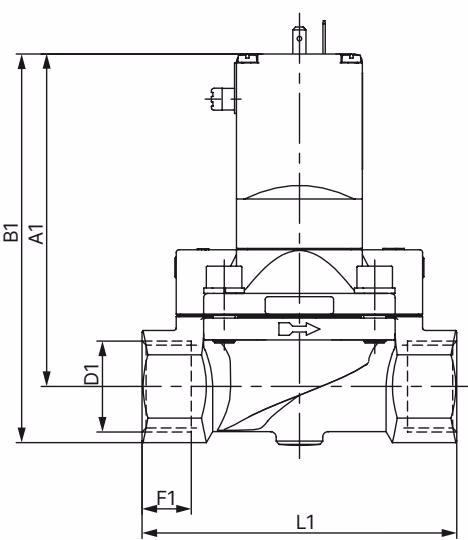

Размеры
Примечание: Размеры в мм. Размеры D1 и F1 относятся к резьбе G.
| DN | A1 | B1 | G (D1) | G (F1) | E1 | L1 | SW |
|---|---|---|---|---|---|---|---|
| 13 | 108.0 | 124.0 | G 1/2 | 14 | 40 | 65 | 27 |
Информация для заказа
Корпус из нержавеющей стали и уплотнение FKM, диапазон давления 0.2...12 бар(С резьбовым соединением, без ручного дублера, без регулируемого времени открытия и закрытия, без кабельного штекера)
| Присоединение | Условный проход (мм) | Значение Kv для воды (м³/ч) | Диапазон давления (бар) | Вес (кг) | Номер артикула (230/50...60) |
|---|---|---|---|---|---|
| G 1/2 | 13.0 | 4.0 | 0.2...12 | 0.95 | 20068758 |
| G 3/4 | 20.0 | 6.5 | 0.2...12 | 1.40 | 20068759 |
| G 1 | 25.0 | 10.0 | 0.2...12 | 1.85 | 20068760 |
Указания по технике безопасности
Опасность травмирования из-за высокого давления в системе. Перед отсоединением трубопроводов и клапанов сбросьте давление и удалите воздух из системы.
Опасность поражения электрическим током. Перед вмешательством в устройство или систему отключите электропитание и заблокируйте его от повторного включения. Соблюдайте действующие правила техники безопасности и предотвращения несчастных случаев для электрооборудования.
