Пневматический пневмоостров Бюркерт (BURKERT) Тип 8647 AirLINE SP представляет собой модульную электропневматическую систему автоматизации, состоящую из модулей подключения и клапанов. Он был специально разработан для безопасной и полной интеграции в децентрализованные периферийные системы «SIMATIC ET 200SP» и «SIMATIC ET 200SP HA» от Siemens. К пневматическим выходам можно подключать пневматические регулирующие клапаны, пневмоцилиндры или другие пневматические компоненты.

Если пневматические компоненты установлены с датчиками обратной связи по положению, положение активируемых пневматических компонентов может отображаться на соответствующем пилотном клапане. Это позволяет сэкономить время при вводе в эксплуатацию и техническом обслуживании.

Интеграция в систему

Блок клапанов AirLINE SP Тип 8647 обеспечивает прямое подключение к системам ввода-вывода SIMATIC ET 200SP и SIMATIC ET 200SP HA. Он предлагает простую диагностику с помощью ЖК-дисплея и обеспечивает безопасное отключение клапанов.

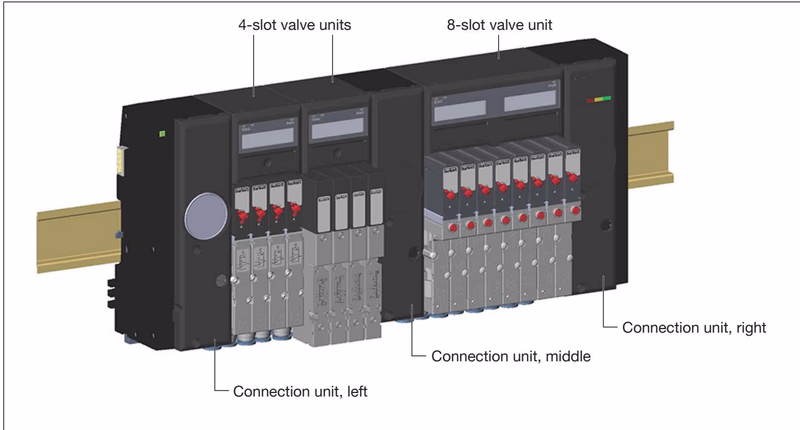

Обзор системы

Комбинирование модулей из распределенных систем ввода-вывода Siemens SIMATIC ET 200SP/SP HA с блоком клапанов AirLINE SP Тип 8647 обеспечивает интегрированную систему электронных и пневматических компонентов. В зависимости от требований электрические и пневматические модули с различными функциями могут комбинироваться друг с другом.

Основные технические характеристики

Характеристики продукта	Тип 0460, Тип 6524, Тип 6525
Материал корпуса	PA (полиамид), PC (поликарбонат) (клапаны: PA, PPS или алюминий)
Материал уплотнения	NBR (клапаны: FPM, NBR и PUR)
Ширина на станцию	11 мм
Ручное управление	Стандарт
Количество слотов для клапанов	Для одинарных клапанов: макс. 64. Для импульсных и двойных клапанов: макс. 32
Диапазон давления	От вакуума до 10 бар (с сертификатом UL от вакуума до 8 бар)
Расход воздуха (значение QNn)	от 200 до 300 л/мин, измерено при +20 °C, давлении 6 бар на входе клапана и перепаде давления 1 бар
Рабочее напряжение	24 В пост. тока (допуск ±10 %)
Номинальная мощность каждого клапана	Для одинарных клапанов: 0,8 Вт. Для импульсных и двойных клапанов: 2× 0,8 Вт со снижением мощности
Рабочая среда	Сухой сжатый воздух без масла или с маслом (рекомендуется фильтр 5 мкм)
Степень защиты	IP20, IP65 в закрытых шкафах управления

Электромагнитные пилотные клапаны

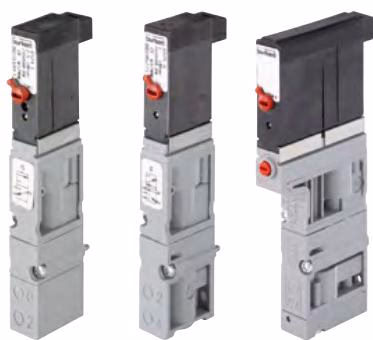

Тип 6524 и Тип 6525

Пилотные клапаны Тип 6524 (одинарный и двойной клапан) и Тип 6525 (одинарный клапан) состоят из пилотного электромагнитного клапана Тип 6144 и пневматического седельного клапана. Функция контура позволяет переключать высокие давления при низком энергопотреблении и коротком времени переключения. Пилотные клапаны стандартно оснащены ручным управлением.

Тип 0460

Электромагнитный клапан Тип 0460 состоит из пневматического корпуса клапана, оснащенного пилотным клапаном с двойной катушкой. Принцип действия позволяет переключать высокие давления при низком энергопотреблении и быстром времени переключения. Все клапаны стандартно оснащены ручным управлением.

Функции контура

Функция контура	Описание
C (CF C)	3/2-ходовой электромагнитный клапан. С сервоуправлением, с ручным управлением. Нормально закрытый.
C (CF C)	2 × 3/2-ходовой электромагнитный клапан. С сервоуправлением, с ручным управлением. Нормально закрытый.
D (CF D)	3/2-ходовой электромагнитный клапан. С сервоуправлением, с ручным управлением. Нормально открытый.
H (CF H)	5/2-ходовой электромагнитный клапан. С сервоуправлением, с ручным управлением. Давление подается через порт (1).
L (CF L)	5/3-ходовой электромагнитный клапан. С ручным управлением. В среднем положении все порты заблокированы.
N (CF N)	5/3-ходовой электромагнитный клапан. С ручным управлением. В среднем положении порты 2 и 4 сбрасывают давление.
Z (CF Z)	5/2-ходовой электромагнитный клапан. Импульсный вариант с 2 катушками и ручным управлением.

Безопасное отключение

Электрическое отключение клапанов Типов 6524 и 6525 приводит к их возврату в исходное положение. Во избежание кратковременного противодавления в случае безопасного отключения настоятельно рекомендуется использовать блоки клапанов со встроенными обратными клапанами.

Сертификаты и соответствие стандартам

• Взрывозащита: Опционально устройство категории 3, подходящее для зоны 2. ATEX: BVS 18 ATEX E 078 XII 3G Ex ec IIC T4 Gc. IECEx: IEC Ex BVS 18.0068 X Ex ec IIC T4 Gc.
• Северная Америка (США/Канада): Опционально внесено в список UL для США и Канады в соответствии с UL 61010-1 и CAN/CSA-C22.2 No. 61010-1.
