Бюркерт BURKERT 20089126 Type 2961 — это ручной двухходовой регулирующий вентиль, разработанный для обеспечения превосходной точности регулирования в сложных условиях эксплуатации. Он состоит из ручного привода, изготовленного из высококачественного пластика PPS, и корпуса вентиля со сменными седлами из высококачественной нержавеющей стали. Точная направляющая шпинделя обеспечивает надежное управление, а мягкое уплотнение из PTFE гарантирует герметичное перекрытие. В сальниковом уплотнении используются проверенные V-образные кольца с пружинной компенсацией, что устраняет необходимость в ручной регулировке.

Особенности продукта

• Отличная точность регулирования: Достигается за счет равнопроцентной характеристики расхода и точной направляющей шпинделя.
• Сменные седла клапана: Позволяют идеально адаптировать клапан к конкретным требованиям технологического процесса.
• Надежный ручной привод: Оснащен визуальным индикатором положения с воспроизводимой шкалой хода.
• Высококачественные материалы: Корпус клапана из нержавеющей стали с соединением Clamp и прочный маховик из PPS.

Технические данные

Свойства продукта	Характеристики
Конструкция	Регулирующий вентиль
Номинальный диаметр	DN 20 (NPS 3/4)
Направление потока	Под седло (Flow to open)
Рабочее давление	0 бар(изб)...25 бар(изб)
Номинальное давление	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Утечка в седле	Класс утечки VI для PTFE (согласно DIN EN 60534-4:2006)
Значение Kv (вода)	4.3 м³/ч
Рабочая характеристика	Равнопроцентная 50:1
Температура среды	-10 °C...+130 °C
Температура окружающей среды	-10 °C...+60 °C
Присоединение	Clamp (ASME BPE, 19.05x1.65 Cl: 25.0)

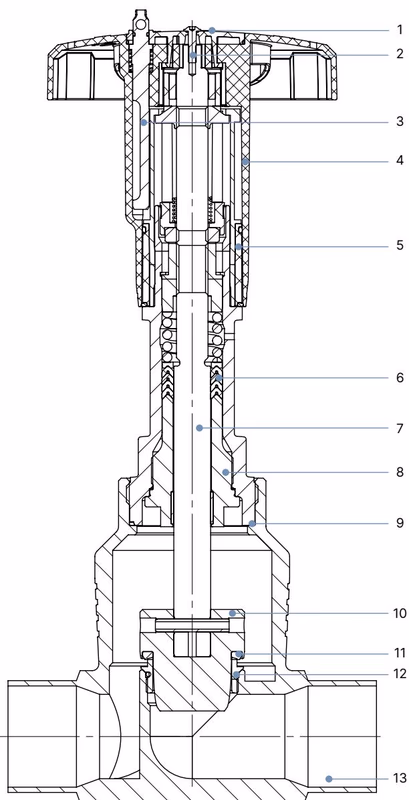

Материалы

№	Элемент	Материал
1	Крышка	Полиамид (PA)
2	Винт	Нержавеющая сталь 1.4301
3	Фиксирующее устройство	Нержавеющая сталь 1.4305
4	Маховик	Полифениленсульфид (PPS)
5	Визуальный индикатор положения	Полиамид (PA)
6	Сальниковое уплотнение	V-образные кольца PTFE (с наполнителем), с пружинной компенсацией
7	Шток	Нержавеющая сталь 1.4401 или 1.4404
8	Направляющая шпинделя	Нержавеющая сталь 1.4404 (316L), с наполнителем PTFE
9	Уплотнение корпуса	Графит
10	Регулирующий конус	1.4571 (опционально закаленный)
11	Уплотнение седла	PTFE
12	Седло клапана с уплотнительным кольцом	Нержавеющая сталь 1.4571, EPDM
13	Корпус клапана	Нержавеющая сталь 316L/CF3M

Размеры

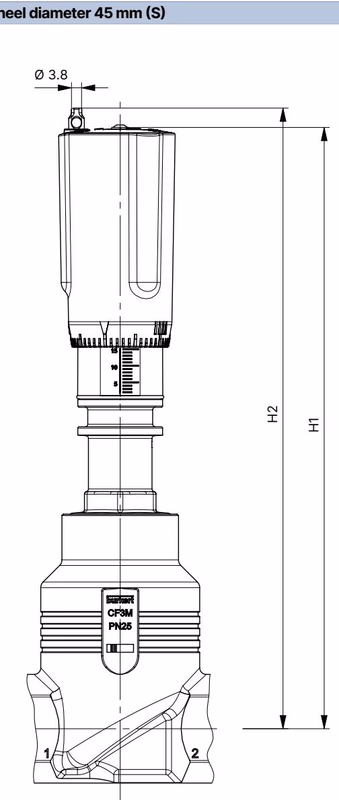

Привод

Номинальный размер соединения	Диаметр маховика ∅	H1	H2 (блокировка)
DN 20 (NPS 3/4)	45 мм (S)	224 мм	230 мм

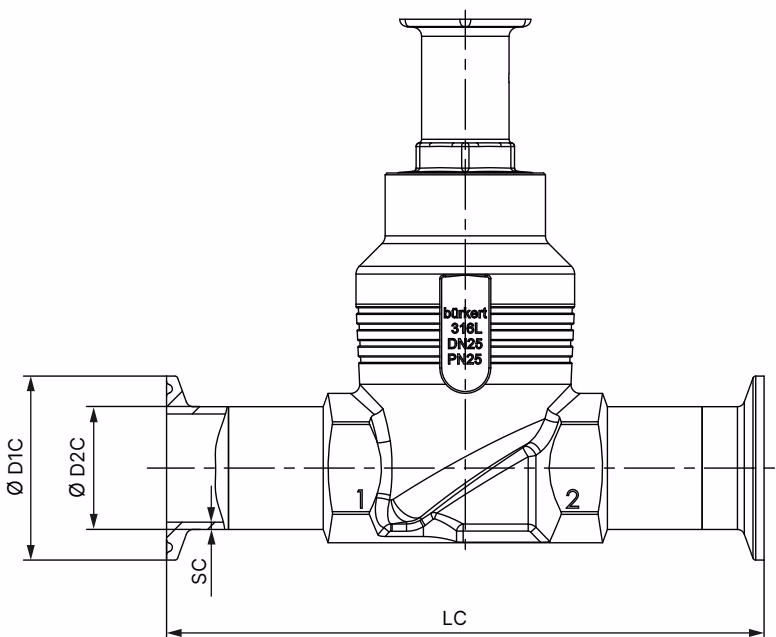

Корпус с соединением Clamp

Номинальный диаметр	LC	∅ D2 C	∅ D1 C	SC
NPS 3/4 (ASME BPE)	126 мм	19.05 мм	25.0 мм	1.65 мм

Конструкция и сборка продукта

Индикатор положения

При вращении маховика против часовой стрелки между насадкой и маховиком становится видна воспроизводимая шкала хода. Шкала на маховике вместе со шкалой хода позволяет воспроизводимо регулировать расход.

Указание по установке

Устройство может быть установлено в любом положении, но рекомендуется устанавливать его приводом вверх. Перед подключением убедитесь, что трубопроводы выровнены, и соблюдайте направление потока, указанное на корпусе клапана.

Предупреждение о безопасности

Опасность травмирования из-за высокого давления и выхода среды. Перед началом работ на устройстве или системе сбросьте давление. Опорожните или продуйте трубопроводы. Обеспечьте контролируемый перезапуск после установки.
