Бюркерт (Burkert) Type 2961 регулирующий вентиль состоит из ручного привода и корпуса вентиля со сменными седлами из высококачественной нержавеющей стали. Каждый корпус вентиля может быть оснащен седлами до 8 размеров и достигает желаемой характеристики расхода при взаимодействии с параболическими конусами. Точная направляющая шпинделя обеспечивает управление даже в сложных условиях эксплуатации. Мягкое уплотнение из PTFE или PEEK гарантирует надежную герметизацию. Привод изготовлен из высококачественного пластика (PPS) и подходит для использования в сложных условиях. Он оснащен визуальным индикатором положения и может быть дополнительно оборудован ограничителем хода и блокировкой. В сальнике используются проверенные V-образные уплотнения с пружинной компенсацией, что означает отсутствие необходимости в ручной подтяжке.

Особенности продукта

• Отличная точность регулирования: Точная направляющая шпинделя для сложных условий эксплуатации.
• Сменные седла клапана: Обеспечивают идеальную координацию в самых сложных условиях.
• Прочный привод: Изготовлен из высококачественного пластика с опциональным ограничением хода и блокировкой.
• Универсальные соединения: Корпус из нержавеющей стали доступен с фланцевым, резьбовым, сварным или Clamp соединением.

Общие технические данные

Свойства продукта	Описание
Конструкция	Регулирующий вентиль
Номинальный диаметр	DN 10...DN 100, NPS 3/8...NPS 4
Направление потока	Поток на открытие (под седло)
Рабочее давление	0 бар(изб)...25 бар(изб)
Номинальное давление	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Утечка в седле	Класс утечки II (металл), Класс утечки VI для PTFE и PEEK (согласно DIN EN 60534-4:2006)
Рабочая характеристика	Равнопроцентная
Рабочая среда	Пар, вода, нейтральные газы, спирты, масла, топливо, гидравлические жидкости, растворы солей, щелочи, органические растворители
Температура среды	-40 °C...+ 230 °C
Вязкость	Макс. 600 мм²/с
Температура окружающей среды	-10 °C...+ 60 °C
Монтажное положение	Любое, предпочтительно приводом вверх

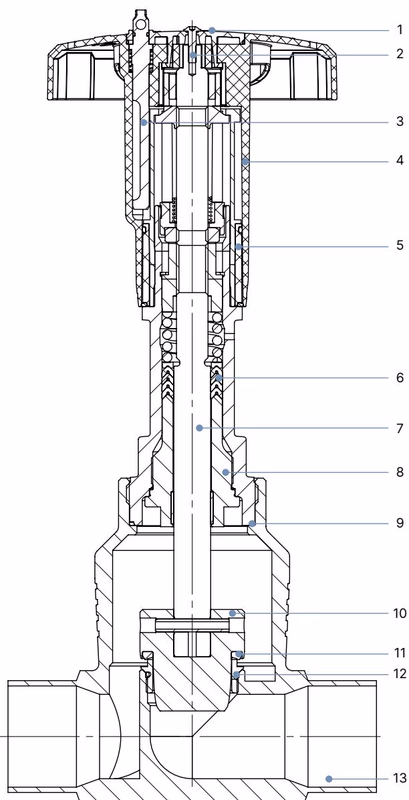

Материалы

№	Элемент	Материал
1	Крышка	Полиамид (PA)
2	Винт	Нержавеющая сталь 1.4301
3	Фиксирующее устройство	Нержавеющая сталь 1.4305
4	Маховик	Полифениленсульфид (PPS)
5	Визуальный индикатор положения со шкалой	Полиамид (PA)
6	Сальник	V-образные кольца PTFE (наполненные), с пружинной компенсацией
7	Шток	Нержавеющая сталь 1.4401 или 1.4404
8	Направляющая шпинделя	Нержавеющая сталь 1.4404 (316L), наполненный PTFE
9	Уплотнение корпуса	Графит
10	Регулирующий конус	1.4571 (опционально закаленный)
11	Уплотнение седла (опция)	PTFE или PEEK
12	Седло клапана с уплотнительным кольцом	Нержавеющая сталь 1.4571, EPDM
13	Корпус клапана	Нержавеющая сталь 316L/CF3M

Сертификаты и соответствие

• Взрывозащита: Опциональное одобрение ATEX / IECEx как устройство категории 2, подходящее для зон 1/21 и 2/22 (Ex h IIC T4...T2 Gb / Ex h IIIC T135 °C...T300 °C Db).
• Питьевая вода: Подходит для использования в системах питьевого водоснабжения. Материалы соответствуют принципам оценки (UBA) для материалов, контактирующих с питьевой водой.
• Пищевая промышленность и гигиена: Все смачиваемые материалы соответствуют требованиям FDA, USP, Регламента ЕС 1935/2004 и китайских стандартов GB для пищевых продуктов согласно декларации производителя.

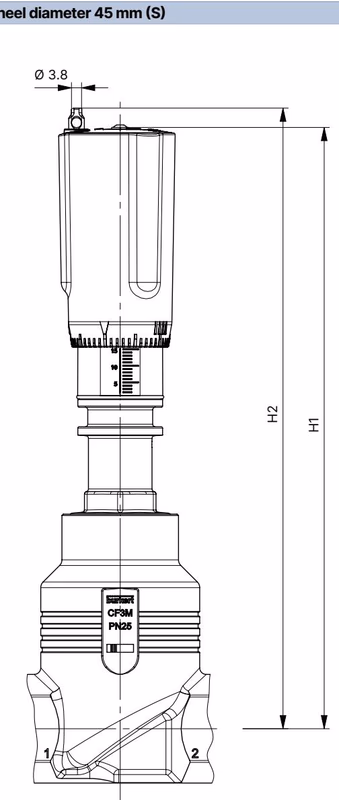

Размеры

Привод

Примечание: Размеры в мм, если не указано иное.

Номинальный размер соединения [DN]	Номинальный размер соединения [NPS]	Диаметр маховика ∅ [мм]	H1	H2 (блокировка)
15	1/2	45 (S)	217	224
20	3/4	45 (S)	224	230
25	1	45 (S)	228	234
32	1 1/4	110 (M)	296	303
40	1 1/2	110 (M)	301	307
50	2	110 (M)	307	313
65	2 1/2	160 (L)	361	368
80	3	160 (L)	369	375
100	4	160 (L)	379	385

Эксплуатационные ограничения

Эксплуатационные ограничения для уплотнения седла

Требуется герметичное закрытие	Класс утечки (DIN EN 60534-4)	Температура среды	Уплотнение седла
Нет	II (металлическое уплотнение)	-40 °C...+230 °C	Нержавеющая сталь
Да	VI (мягкое уплотнение)	-40 °C...+130 °C (рекомендуется для ≤ +130 °C)	PTFE
Да	VI (мягкое уплотнение)	-10 °C...+230 °C (рекомендуется для > +130 °C)	PEEK

Ограничение давления и температуры (снижение характеристик) корпуса клапана

Снижение рабочего давления согласно DIN EN 12516-1/PN25:

Температура [°C]	Рабочее давление [бар]
-10...+50	25
100	24.5
150	22.4
200	20.3
230	19

Функция и управление

При ручном вращении маховика усилие передается через шпиндель, и клапан открывается или закрывается. Вращение маховика против часовой стрелки открывает клапан, вращение по часовой стрелке закрывает его.

Индикатор положения

При вращении маховика против часовой стрелки между индикатором положения и маховиком становится видна воспроизводимая шкала хода.

INFO

Шкала на маховике определяет положение вращения маховика (50 позиций). Воспроизводимая шкала хода показывает, в зависимости от нижнего края маховика, относительное положение клапана (открытие клапана) и служит точкой фиксации для определения положения вращения.

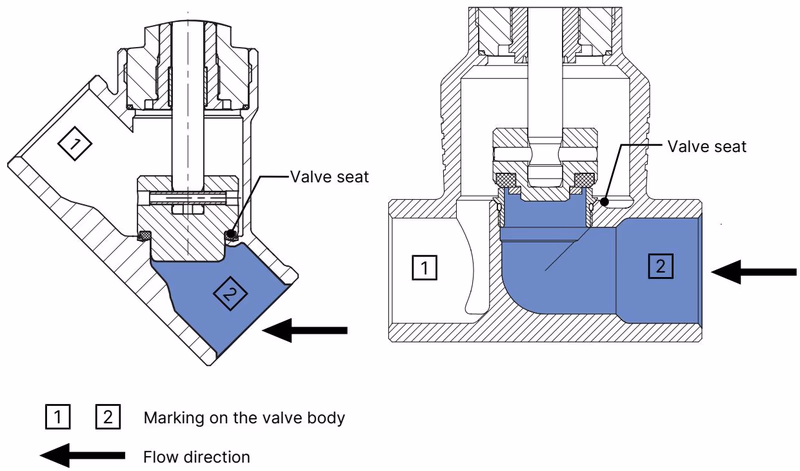

Направление потока

Седло клапана всегда закрывается против потока среды. Поэтому направление потока должно быть установлено таким образом, чтобы клапан достигал потока под седлом клапана.

Установка и безопасность

Опасность травмирования из-за высокого давления и выхода среды

Перед началом работ на устройстве или системе отключите давление. Сбросьте давление или опорожните трубопроводы.

Опасность защемления механическими деталями

Движение устройства вверх и вниз означает наличие опасности защемления. Не просовывайте руки в отверстия корпуса клапана.

Указания по правильному монтажу

• Обратите внимание на монтажное положение. Устройство может быть установлено любым образом, предпочтительно приводом вверх.
• Перед подключением убедитесь, что трубопроводы выровнены.
• Обратите внимание на направление потока. Направление потока указано на корпусе клапана и на заводской табличке.
• Очистите трубопроводы от загрязнений (уплотнительный материал, металлическая стружка и т.д.).

Настройка ограничения хода (опция)

В качестве опции возможна настройка минимального и максимального ограничения хода. Для этой цели используется регулировочная втулка.

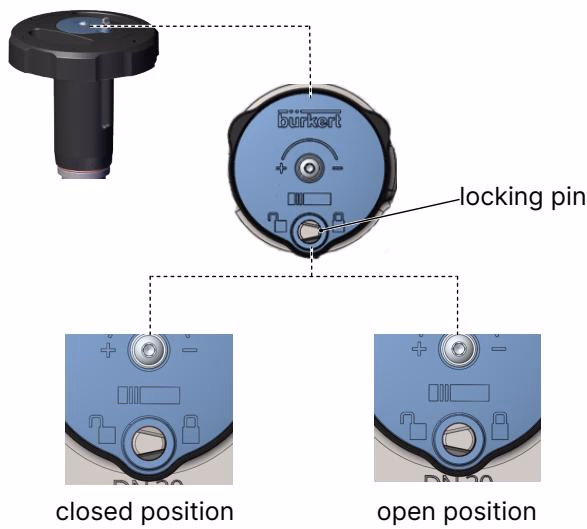

Блокировка маховика (опция)

Также имеется возможность заблокировать маховик для предотвращения непреднамеренного или несанкционированного управления клапаном.

Стопорный штифт имеет отверстие (Ø 3,8) и может быть защищен от несанкционированного использования с помощью навесного замка.
