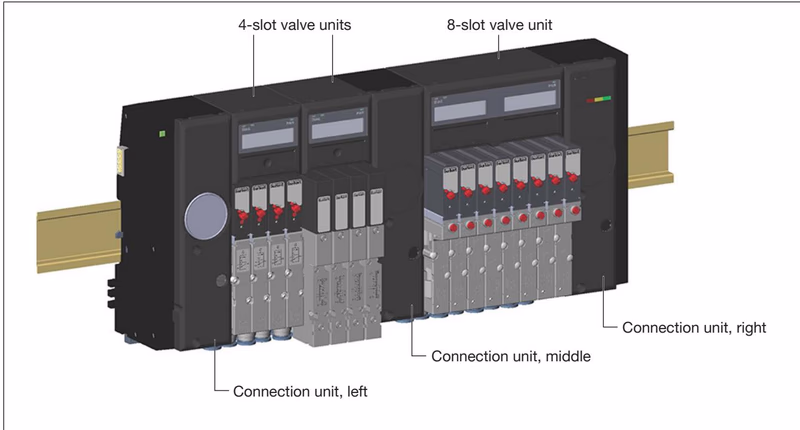

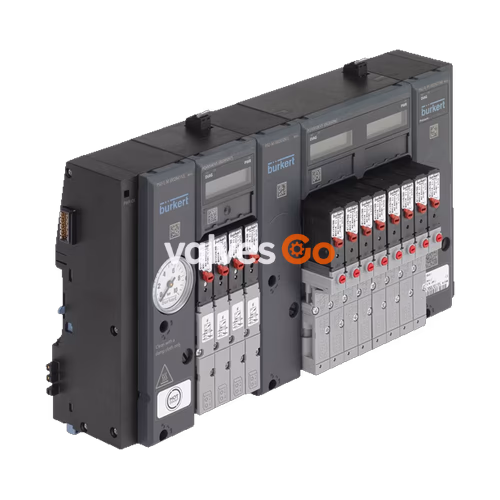

BURKERT Type 8647 AirLINE SP — это модульная электропневматическая система автоматизации, состоящая из соединительных и клапанных модулей. Она была специально разработана для безопасной и полной интеграции в децентрализованную периферийную систему «SIMATIC ET 200SP» и «SIMATIC ET 200SP HA» от Siemens. К пневматическим выходам могут быть подключены пневматические регулирующие клапаны, пневмоцилиндры или другие пневматические компоненты.

Если пневматические компоненты установлены с датчиками положения, положение активированных пневматических компонентов может отображаться на соответствующем пилотном клапане. Это позволяет сэкономить время при вводе в эксплуатацию и техническом обслуживании.

Особенности системы

• Прямое подключение к системам ввода-вывода SIMATIC ET 200SP и SIMATIC ET 200SP HA
• Возможна интеграция в Siemens PCS7
• Siemens Product Partner для систем автоматизации SIMATIC
• Простая диагностика с помощью ЖК-дисплея
• Возможность безопасного отключения клапанов

Общие технические данные

Характеристики продукта	Type 0460, Type 6524, Type 6525
Материал корпуса	PA (полиамид), PC (поликарбонат) (клапаны: PA, PPS или алюминий)
Материал уплотнения	NBR (клапаны: FPM, NBR и PUR)
Ширина на станцию	11 мм
Ручное дублирование	Стандарт
Количество слотов для клапанов	Для одинарных клапанов: макс. 64. Для импульсных и двойных клапанов: макс. 32
Диапазон давления	От вакуума до 10 бар (с допуском UL от вакуума до 8 бар)
Расход воздуха QNn	От 200 до 300 л/мин
Рабочее напряжение	24 В пост. тока (±10 %)
Класс защиты	III согласно DIN EN 61140, VDE 0140
Степень защиты	IP20, IP65 в закрытых шкафах управления

Пилотные электромагнитные клапаны

Пневмоостров объединяет различные пилотные клапаны для выполнения различных функций контура:

• Type 6524 и Type 6525: Состоят из пилотного электромагнитного клапана Type 6144 и пневматического седельного клапана. Type 6524 — это 3/2-ходовой или 2x 3/2-ходовой клапан. Type 6525 — это 5/2-ходовой клапан.
• Type 0460: Состоит из пневматического корпуса клапана, оснащенного пилотным клапаном с двойной катушкой. Предлагает 5/2-ходовые импульсные и 5/3-ходовые функции.

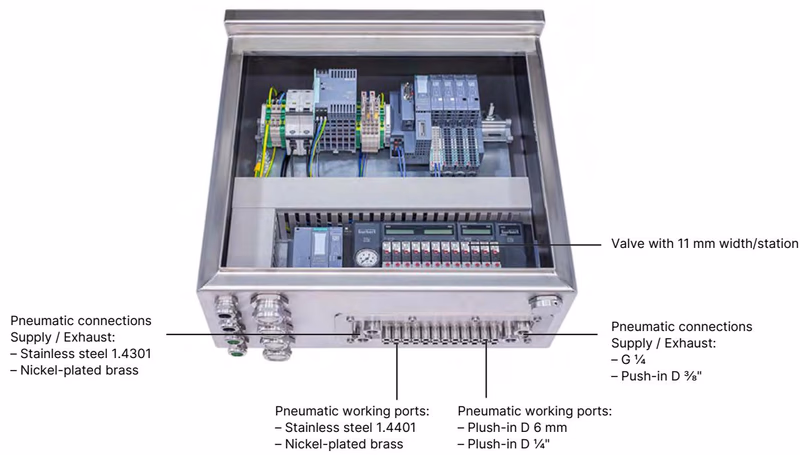

AirLINE Quick

AirLINE Quick значительно сокращает использование компонентов в шкафу управления. С помощью адаптера AirLINE Quick пневмоостров устанавливается непосредственно на пол или стену шкафа управления.

• Уменьшение занимаемого пространства в шкафу управления
• Снижение затрат на монтаж благодаря подключению шлангов непосредственно в нижней части

Безопасное отключение

Электрическое отключение клапанов Type 6524 и 6525 приводит к их возврату в исходное положение. Во избежание кратковременного противодавления в случае безопасного отключения настоятельно рекомендуется использовать блоки клапанов со встроенными обратными клапанами. Использование ручного дублирования для управления клапанами отменяет электрическое отключение.
