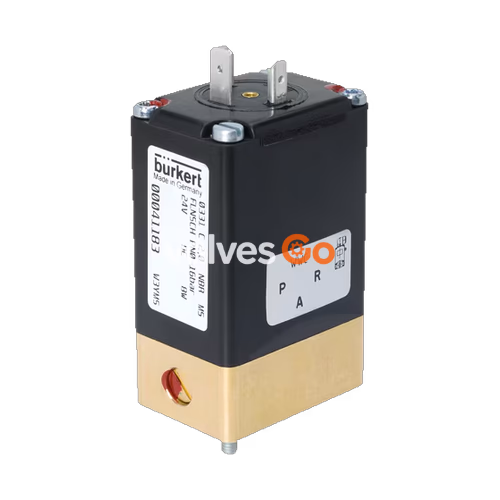

Бюркерт (BURKERT) Тип 0331 (Арт. 20092582) представляет собой 3/2-ходовой электромагнитный клапан прямого действия с поворотным якорем и изолированной средой. Он сконфигурирован с функцией контура T (универсальное применение). Электромагнитная катушка залита химически стойкой эпоксидной смолой, а система катушки отделена от среды мембраной, что делает клапан подходящим для критических и агрессивных сред. Данная модель имеет проходное сечение 2,0 мм, латунный корпус, уплотнения из NBR и фланцевое соединение, работая от напряжения 120 В/60 Гц.

Общие технические данные

Характеристика	Значение
Проходное сечение	DN 2,0 мм
Функция контура	T (3/2-ходовой, универсальное применение)
Материал корпуса	Латунь
Материал уплотнения	NBR
Присоединение	Фланец (фланец Bürkert 32 x 46 версия A2)
Диапазон давления	от 0 до 12 бар
Напряжение	120 В / 60 Гц
Температура среды	от 0 °C до +80 °C
Температура окружающей среды	Макс. +55 °C
Степень защиты	IP65 с кабельным штекером

Функция контура

Функция контура T (CF T) 3/2-ходовой электромагнитный клапан, прямого действия, направление потока произвольное, нормально закрытый.

Материалы

№	Элемент	Материал
1	Катушка	Эпоксидная смола
2	Мембрана	NBR
3	Уплотнительное кольцо	NBR
4	Седло	Латунь
5	Корпус клапана	Латунь

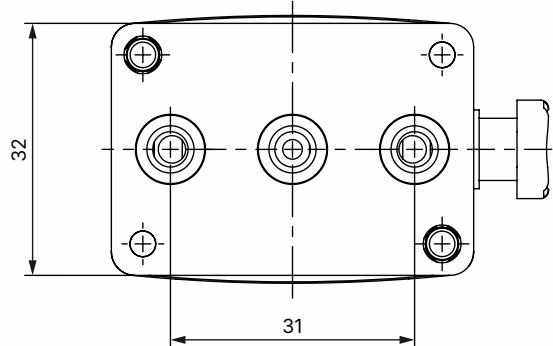

Размеры

Стандартный вариант - Металлический корпус

Примечание: Размеры в мм.

Установка и безопасность

ОПАСНОСТЬ!

Опасность травмирования из-за высокого давления в системе/устройстве ▶ Перед началом работ на оборудовании или устройстве отключите давление и сбросьте давление/опорожните трубопроводы.

Опасность поражения электрическим током ▶ Перед началом работ на системе или устройстве отключите электропитание и заблокируйте его от повторного включения.

Перед установкой

• Монтажное положение: Любое, предпочтительно приводом вверх.
• Грязеуловитель: Для безопасной работы электромагнитного клапана перед входом клапана необходимо установить грязеуловитель (≤ 500 мкм).

Установка

• Обратите внимание на направление потока: Устройство будет работать правильно только при соблюдении функции контура.
• Крепление устройства: с помощью прилагаемых винтов прикрепите к базовым устройствам или соединительной плите.
• Затяните крепежные винты на катушке с максимальным моментом 2 Нм.

Электрическое подключение

DANGER

Существует опасность поражения электрическим током, если защитный проводник не подключен. ▶ Подключите защитный проводник и проверьте электрическую целостность между катушкой и корпусом.

Назначение контактов стандартного варианта

Назначение контактов зависит от функции контура. Для функции контура T:

• Подключение 1: NC
• Подключение 2: IN/OUT
• Подключение 3: NO

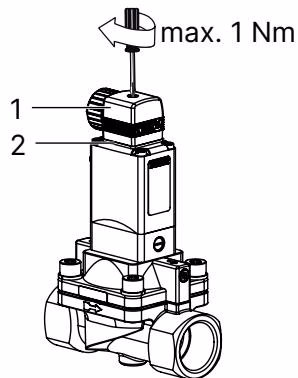

1. Кабельный штекер
2. Уплотнение

▶ Подключите L1/+ и N/– к клеммам 1 и 2 независимо от полярности. ▶ Подключите защитный проводник. ▶ Прикрутите кабельный штекер на место, соблюдая максимальный момент затяжки 1 Нм.
