Вентиль Бюркерт (BURKERT) Тип 2921 состоит из ручного привода и 2-ходового корпуса из нержавеющей стали. Благодаря высококачественному корпусу клапана, этот ручной вентиль предлагает разнообразные варианты использования для перекрытия как нейтральных, так и агрессивных газообразных и жидких сред. Проверенный саморегулирующийся сальник шпинделя гарантирует оптимальную герметичность и, следовательно, обеспечивает работу с низкими эксплуатационными расходами даже при высоких циклах переключения. В зависимости от применения мягкое уплотнение из PTFE или PEEK обеспечивает надежную герметичность седла клапана даже в сложных условиях эксплуатации. Привод изготовлен из высококачественного пластика и подходит для использования в сложных условиях.

Конструкция изделия и сборка

1 Маховик с фиксатором (опция) | 2 Индикатор положения 3 Разгрузочное отверстие | 4 Плоскость под гаечный ключ 5 Корпус вентиля | 6 Присоединение 7 Индикатор направления потока

Индикатор положения

При повороте маховика против часовой стрелки между индикатором положения и маховиком становится видна воспроизводимая шкала хода. Шкала на маховике определяет положение вращения маховика (50 положений). Воспроизводимая шкала хода показывает, в зависимости от нижнего края маховика, относительное положение клапана (открытие клапана) и служит точкой фиксации для определения положения вращения.

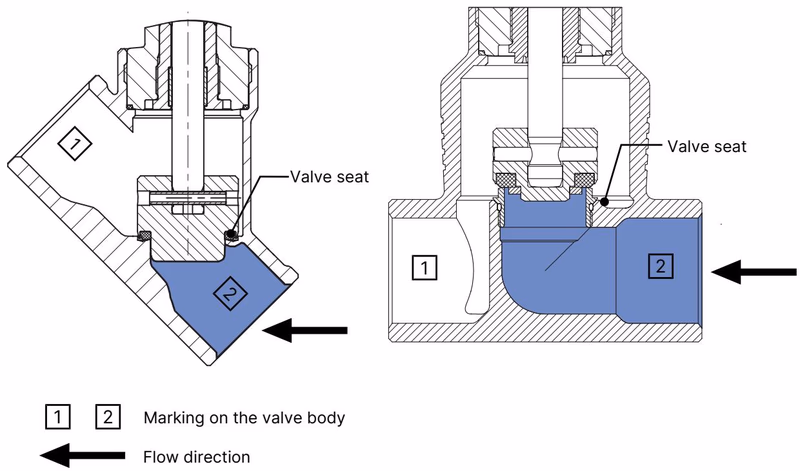

Направление потока

Седло клапана всегда закрывается против потока среды. Поэтому направление потока должно быть установлено таким образом, чтобы клапан достигал потока под седлом клапана.

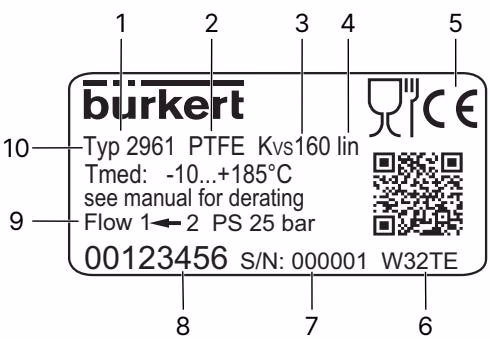

Заводская табличка

Материалы

№	Элемент	Материал
1	Крышка	Полиамид (PA)
2	Винт	Нержавеющая сталь 1.4301
3	Фиксирующее устройство	Нержавеющая сталь 1.4305
4	Маховик	Полифениленсульфид (PPS)
5	Визуальный индикатор положения со шкалой	Полиамид (PA)
6	Сальник	V-образные кольца из PTFE (заполненные), с пружинной компенсацией
7	Шпиндель	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
8	Направляющая шпинделя	DN 65...DN 100: Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
9	Уплотнение корпуса	Графит
10	Поворотная пластина	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
11	Уплотнение седла	PTFE или PEEK
12	Седло клапана с уплотнительным кольцом	Нержавеющая сталь 1.4571, EPDM
13	Корпус клапана	Нержавеющая сталь 316L/CF3M

Размеры

Привод

Номинальный размер соединения (труба) [DN]	[NPS]	Диаметр маховика ∅ [мм]	H1	H2 (фиксация)
80	3	160 (L)	369	375

Корпус со сварным соединением

Размеры в мм, если не указано иное.

Номинальный диаметр (труба) NPS	ES ∅ DS	LS WS	ASME BPE/DIN 11866 серия C ∅ DS	WS
3	26	210	76.2	1.65

Монтаж и техническое обслуживание

WARNING

Опасность травмирования из-за высокого давления и выхода среды Перед началом работ на устройстве или системе отключите давление. Сбросьте давление или опорожните трубопроводы.

Установка привода на устройства со сварным соединением

1. Проверьте и замените уплотнение. Убедитесь, что остатки уплотнительного материала не попали в систему трубопроводов.
2. Смажьте наружную резьбу соединения корпуса (например, пастой Klüberpaste UH1 96-402 от Klüber).
3. Вкрутите привод в корпус клапана, соблюдая момент затяжки (120 Нм ±5 для DN 80).

Интервалы осмотра

• Проводите визуальный осмотр устройства один раз в год.
• При возникновении утечек замените соответствующую изнашиваемую деталь.
• Грязные и абразивные среды требуют соответственно более коротких интервалов осмотра.
