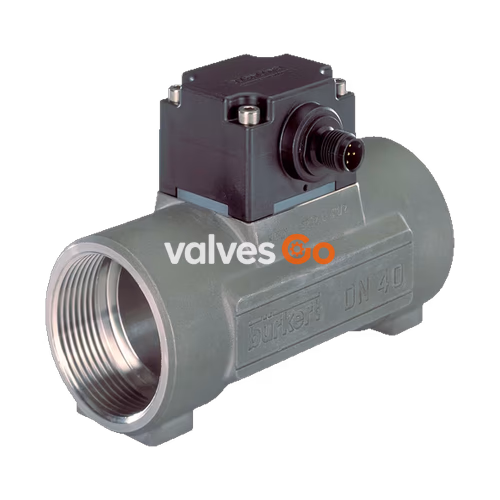

Расходомер Burkert 556289 Type 8012 с лопастным колесом предназначен для непрерывного измерения расхода и доступен в магнитном или оптическом исполнении. Магнитный вариант расходомера специально разработан для использования с нейтральными или слабоагрессивными жидкостями без твердых частиц. Оптический вариант предназначен только для жидкостей, пропускающих инфракрасные лучи. Прибор обеспечивает экономичную интеграцию в трубопроводные системы без дополнительных трубопроводов.

Type 8012 состоит из фитинга (Type S012) и электронного модуля (Type SE12), которые свинчиваются вместе. Фирменная система фитингов Bürkert обеспечивает простой монтаж на любые трубопроводы от DN 06 до DN 65. В зависимости от варианта электронного модуля, Type 8012 поставляется либо с одним импульсным выходом, либо с импульсным выходом и аналоговым сигналом 4…20 мА. Импульсный выход генерирует настраиваемую частоту, пропорциональную объемному расходу, или может использоваться как релейный выход.

Общие технические данные

Характеристика	Описание
Диаметр трубы	DN 06...DN 50 (DN 65 по запросу)
Измерительный элемент	Оптический, инфракрасный (или магнитное лопастное колесо)
Диапазон измерения	Расход: 0.5...1000 л/мин (0.13...265 галл/мин) Скорость потока: 0.3...10 м/с
Погрешность измерения	Обучение (Teach-in): ± 1% от измеренного значения Стандартный К-фактор: ± 2.5% от измеренного значения
Линейность	± 0.5% от полной шкалы
Повторяемость	± 0.4% от измеренного значения
Рабочее напряжение	12...36 В пост. тока ± 10%, фильтрованное и стабилизированное
Потребляемый ток	<60 мА (при 12 В пост. тока для варианта с токовым выходом, без нагрузки)
Выход	Транзистор: NPN (по умолчанию) или PNP, открытый коллектор, макс. 700 мА Ток: 4...20 мА (3-проводной), sinking (по умолчанию)
Температура среды	ПВХ: 0...+60 °C ПП: 0...+80 °C Нержавеющая сталь/Латунь: -15...+100 °C (при температуре окр. среды ≤ +45 °C)
Давление среды	Пластик: макс. PN 10 (145 PSI) Металл: макс. PN 16 (232 PSI)
Вязкость	Макс. 300 сСт
Степень защиты	IP67 при подключенном кабеле и затянутом гнездовом разъеме M12

Размеры

Преобразователь Type SE12, установленный в фитинг Type S012

DN	H (мм)
06	52.5
08	52.5
15	57.5
20	55.0
25	55.2
32	58.8
40	62.6
50	68.7

Рабочие характеристики

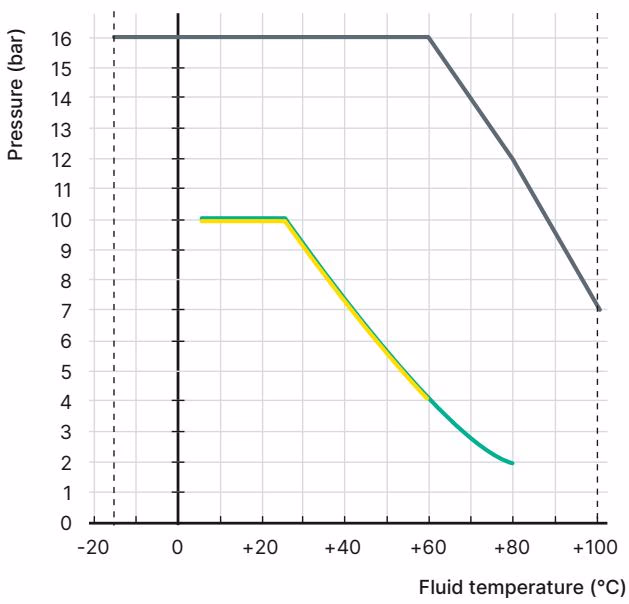

Диаграмма зависимости давления от температуры

WARNING

Учитывайте зависимость давления и температуры среды от материала используемого фитинга. Необходимо соблюдать номинальные значения давления и температуры в соответствии с выбранным материалом фитинга.

Монтаж изделия

Необходимо соблюдать минимальные прямые участки до и после датчика. Эти стабилизирующие расстояния зависят от конструкции трубопровода. Для достижения наилучшей точности может потребоваться увеличение этих расстояний или установка выпрямителя потока.

Указания по монтажу

• Прибор может быть установлен как на горизонтальных, так и на вертикальных трубах.
• Прибор должен быть установлен таким образом, чтобы ось лопастного колеса располагалась горизонтально.
• Труба вблизи прибора всегда должна быть заполнена жидкостью.
• Конструкция трубопровода должна исключать образование пузырьков воздуха или кавитации в среде вблизи прибора в любое время.

Эксплуатация и сборка изделия

Электронный модуль Type SE12 оснащен двумя светодиодными индикаторами. При включении питания загорается зеленый светодиод, который мигает пропорционально частоте вращения лопастного колеса. Загорание красного светодиода указывает на неисправность прибора. При протекании жидкости по трубе лопастное колесо вращается. Постоянные магниты, встроенные в лопастное колесо и не контактирующие со средой, генерируют измерительный сигнал, частота которого пропорциональна скорости потока.

Прибор Type 8012 состоит из фитинга Type S012 и преобразователя Type SE12, оснащенного датчиком с лопастным колесом. На чертеже показана сборка фитинга Type S012 с технологическим присоединением с внутренней резьбой и преобразователя Type SE12.
