三排放口设计
产品概述
阿姆斯壮 Armstrong CD-3300与CD-3300S系列均为受控圆盘型蒸汽疏水阀，采用全不锈钢结构设计，专为蒸汽系统高效疏水打造。两款产品核心优势在于配备3个内排放口，可确保圆盘稳定动作，显著延长疏水阀的使用寿命，同时适配疏水阀站或万向接头使用，满足不同安装场景需求。
CD-3300系列提供多种接头选择，包括标准接头、带内置过滤器的IS-2接头及TVS4000接头，适配DN15、20、25等多种公称通径；CD-3300S系列则自带过滤器，无需在管线或接头处额外安装，仅需搭配标准接头，支持DN15、20公称通径，两款产品均具备最大3.1MPa的工作压差和363kg/h的最大排量，性能稳定可靠。
技术参数
核心性能参数
| 参数项 | CD-3300 系列 | CD-3300S 系列 |
|---|---|---|
| 最高允许压力（壳体） | 5.0MPa@400°C | 5.0MPa@400°C |
| 最大工作压差 | 3.1MPa@236°C | 3.1MPa@236°C |
| 最大排量 | 363kg/h | 363kg/h |
| 公称通径（DN） | 15、20、25 | 15、20 |
| 压差单位换算 | 1 barg = 0.1MPa | 1 barg = 0.1MPa |

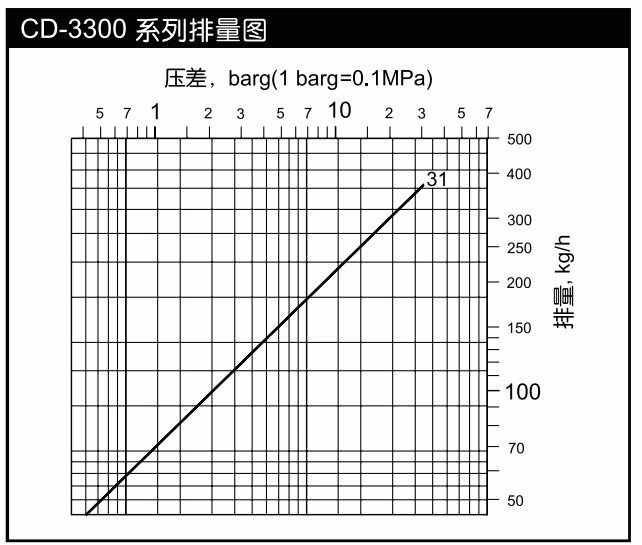

排量图
尺寸与重量

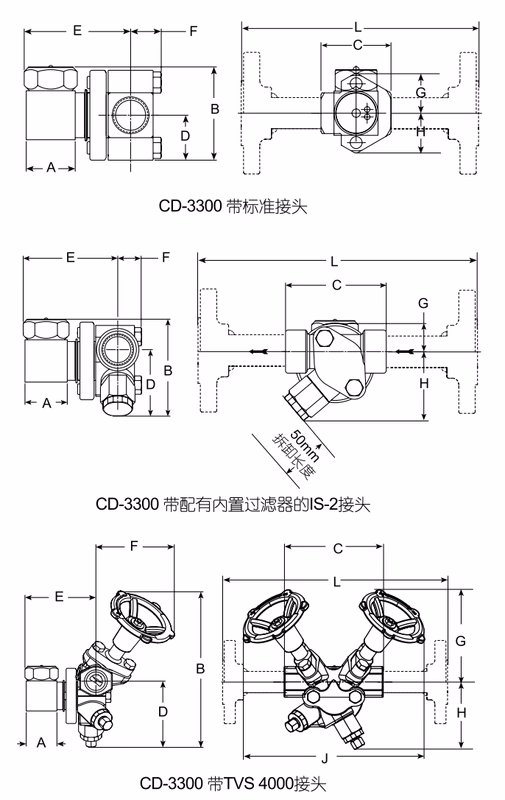

CD-3300 外形尺寸
标准接头尺寸（单位：mm）
| 公称通径DN | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| 15 | 38 | 73 | 60 | 35 | 86 | 20 | 46 | 46 |
| 20 | 38 | 73 | 60 | 35 | 86 | 20 | 46 | 46 |
带过滤器的IS-2接头尺寸（单位：mm）
| 公称通径DN | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| 15 | 38 | 94 | 89 | 67 | 86 | 22 | 25 | 64 |
| 20 | 38 | 94 | 89 | 67 | 86 | 22 | 25 | 64 |
| 25 | 38 | 94 | 101 | 67 | 90 | 22 | 25 | 64 |
TVS4000接头尺寸（单位：mm）
| 公称通径DN | 测试接口DN | A | B | C | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 6 | 38 | 198 | 120 | 83 | 90 | 98 | 114 | 83 | 221 |
| 20 | 6 | 38 | 198 | 120 | 83 | 90 | 98 | 114 | 83 | 221 |
法兰连接长度L（单位：mm）
| 类型 | 公称通径DN | HG20592 PN63 RF | ASME B16.5 CL300 RF |
|---|---|---|---|
| 标准接头 | 15 | 160 | 150 |
| 标准接头 | 20 | 180 | 154 |
| IS-2接头 | 15 | 190 | 180 |
| IS-2接头 | 20 | 210 | 183 |
| IS-2接头 | 25 | 240 | 204 |
| TVS4000接头 | 15 | 210 | 210 |
| TVS4000接头 | 20 | 240 | 240 |
CD-3300 重量（单位：kg）
| 类型 | 公称通径DN | 疏水阀本体 | 疏水阀加接头 | 疏水阀加接头法兰连接 |
|---|---|---|---|---|
| 标准接头 | 15 | 0.91 | 1.4 | 3.22 |
| 标准接头 | 20 | 0.91 | 1.4 | 4.12 |
| IS-2接头 | 15 | 0.91 | 1.6 | 3.42 |
| IS-2接头 | 20 | 0.91 | 1.6 | 4.32 |
| IS-2接头 | 25 | 0.91 | 1.8 | 5.44 |
| TVS4000接头 | 15 | 0.91 | 3.6 | 5.42 |
| TVS4000接头 | 20 | 0.91 | 3.6 | 6.32 |
CD-3300S 系列外形尺寸与重量（单位：mm/kg）
| 参数项 | 数值（DN15） | 数值（DN20） |
|---|---|---|
| A | 70 | 70 |
| B | 105 | 105 |
| C | 60 | 60 |
| D | 64 | 64 |
| E | 111 | 111 |
| F | 20 | 19 |
| G | 70 | 70 |
| H（排污接口） | 6 | 6 |
| 疏水阀重量 | 1.9 | 1.9 |
材质明细
CD-3300 系列材质
| 部件名称 | 材质标准 |
|---|---|
| 阀盖 | ASTM A743 CA40 不锈钢 |
| 圆盘 | ASTM A276 Gr.420 不锈钢 |
| 阀体 | ASTM A276 Gr.420 不锈钢 |
| 标准接头 | 304 不锈钢 |
| IS-2 接头（内置过滤器） | 20目不锈钢 |
| 排污丝堵（仅IS-2接头） | 碳钢 |
CD-3300S 系列材质
| 部件名称 | 材质标准 |
|---|---|
| 阀体 | ASTM A743 Gr.CA40 不锈钢 |
| 阀盖 | ASTM A743 Gr.CA40 不锈钢 |
| 圆盘 | ASTM A276 Gr.420 不锈钢 |
| 滤网 | 30目不锈钢 |
| 滤网限位架 | ASTM A743 Gr.CA40 不锈钢 |
| 排污丝堵 | 碳钢（可选不锈钢） |
安装特性
安装方式
- 两款产品均通过万向接头连入蒸汽疏水管线，支持任意方向的接线配置，适配不同安装角度需求。
- CD-3300 系列可选择标准接头、IS-2接头（内置过滤器）或TVS4000接头，CD-3300S 系列仅需搭配标准接头，接头设计简化了接管程序，安装便捷高效。
维护优势
- 支持在线更换疏水阀，无需拆卸管线，极大缩短了安装与维护时间，降低了人力与成本投入。
- CD-3300S 系列自带30目不锈钢滤网，可过滤杂质，无需额外在管线或接头处安装过滤器，减少系统配置复杂度。
选项配置
CD-3300 系列选项
- 排污丝堵：仅适用于IS-2接头，材质为碳钢。
CD-3300S 系列选项
- 排污丝堵：默认材质为碳钢，可选择不锈钢材质。
订购说明
订购时需明确告知以下信息，以确保产品适配需求：
- 产品型号（CD-3300 或 CD-3300S）
- 公称通径（DN 规格）
- 配用万向接头型号（CD-3300 需注明接头类型：标准接头/IS-2接头/TVS4000接头）
- 连接方式及执行标准（如 HG20592 PN63 RF、ASME B16.5 CL300 RF 等）
- 最高工作压力要求
注：设计、材料、重量及性能参数均为近似值，如有变更将不另行通知。
