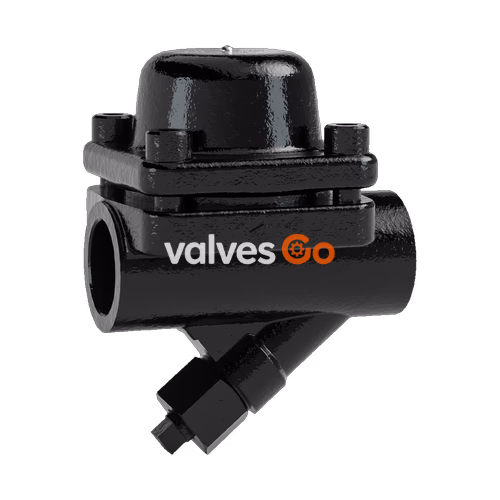

阿姆斯壮（Armstrong）SH-300 系列双金属片疏水阀是热静力式疏水阀中结构最坚固的疏水阀，使用范围很广，适用于过热蒸汽管线、蒸汽伴热管线、设备保温、生活采暖、室外低温环境和允许存有高温凝结水的加热设备疏水。
SH-300 系列双金属片疏水阀的主要部件是膨胀系数不同的双金属片感温元件，随蒸汽温度升降受热变形，推动与之相连的阀杆开关阀门。当装置刚启动时，管道内为低温凝结水，双金属片是平展的，阀处于开启位置，排除系统内大量的凝结水及空气（不可凝性气体）。随着凝结水的排除，疏水阀内温度逐渐升高，双金属片感温元件开始弯曲变形，并把阀杆推向关闭位置。在凝结水达到饱和温度之前，疏水阀完全关闭。
特点
- 双金属片随蒸汽凝结水温度变化控制阀门开关，阀前始终存有高温凝结水，无蒸汽泄漏，节能效果良好。
- 能在低于饱和温度下排放凝结水，减少闪蒸蒸汽损失。
- 排量大，同时能在其压力／温度范围内低负荷运行。
- 耐水击、腐蚀和冰冻。
- 耐高温、高压，可在其压力／温度范围内自动调节。
- 内置不锈钢过滤器 SH-300（20X20目），SH-300F（30X30目）。
- 可安装在任意位置。
工作条件
- 最高允许压力（壳体设计）： 4.0 MPa (40 bar) @ 350°C
- 最大工作压差： 2.2 MPa (22 bar)
- 最大背压： 入口压力的 99%
材质表
| 部件 | SH-300 | SH-300F |
|---|---|---|
| 阀体 | A105N/LF2 | WCB 铸钢 |
| 阀盖 | A105N/LF2 | A105N/LF2 |
| 阀瓣 | 440C 不锈钢 | 440C 不锈钢 |
| 阀座 | 303 不锈钢 | 303 不锈钢 |
| 双金属片 | 镀镍 RGR | 镀镍 RGR |
外形尺寸与重量
| 型号 | SH-300 | SH-300F (整体法兰) |
|---|---|---|
| 公称通径 DN (mm) | 15, 20 | 15, 20, 25 |
| B 高度 (螺纹/承插焊) (mm) | 115 | 125 |
| A 高度 (法兰) (mm) | - | 95 (15mm), 105 (20mm), 115 (25mm) |
| C 面到面 (螺纹/承插焊) (mm) | 91 | - |
| L 面到面 (法兰) (mm) | - | 150 (15/20mm), 160 (25mm) |
| D 中心到顶部 (mm) | 60 | 60 (15/20mm), 64 (25mm) |
| 重量 (螺纹/承插焊) (kg) | 1.9 | - |
| 重量 (法兰) (kg) | - | 3.2 (15mm), 2.9 (20mm), 4.5 (25mm) |

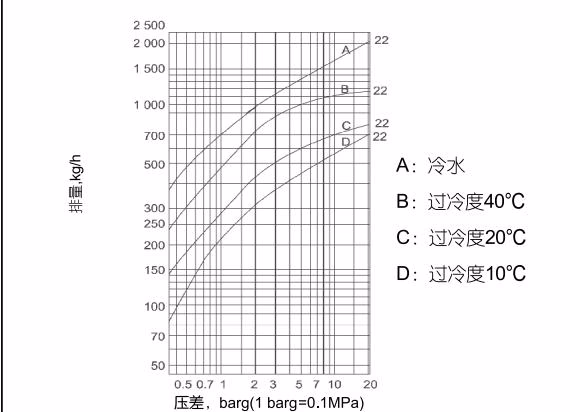

排量图
产品安装
安装前，确保疏水阀的最高允许压力/温度和最高工作压力满足系统设计压力和温度。可在疏水阀的产品铭牌上找到相关信息。
- 安装疏水阀前，确保管线清洁。清理疏水阀前的所有过滤器。
- 疏水阀应安装在集水点下方并接近垂直集水管，以方便检查与维修。
- 为确保其运行正常，疏水阀应安装在水平蒸汽管线上，半球形阀盖朝上。
- 在过热、高压或低负荷工况下，通常管道和疏水阀内只有少量凝结水产生。因此，合理的配管及尺寸和直径正确的集水管对阿姆斯壮双金属疏水阀的良好运行至关重要，请参阅表3.1和图3.1。
- 疏水阀前后都需要安装截止阀。启动新疏水阀时，务必缓慢打开截止阀。

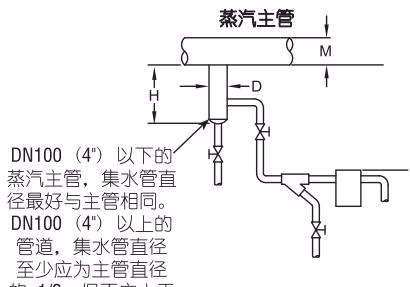

集水管尺寸 (表3.1)
| 蒸汽主管尺寸 (mm) | 集水管直径 (mm) | 集水管长度最小值 (监督预热) (mm) | 集水管长度最小值 (自动预热) (mm) |
|---|---|---|---|
| 15 | 15 | 250 | 710 |
| 20 | 20 | 250 | 710 |
| 25 | 25 | 250 | 710 |
| 50 | 50 | 250 | 710 |
| 75 | 75 | 250 | 710 |
| 100 | 100 | 250 | 710 |
| 150 | 100 | 250 | 710 |
| 200 | 100 | 300 | 710 |
| 250 | 150 | 380 | 710 |
| 300 | 150 | 450 | 710 |
维护要求与故障排查
高压凝结水疏水阀每年至少应检查三次。双金属蒸汽疏水阀疑似出现故障时，可通过观察疏水阀的排放进行检查。
WARNING
设备处于受压状态 - 工作温度 > 100°C。操作前请确保疏水阀已冷却！过热蒸汽不可见。切勿在疏水阀排放处直接放置物体。
故障排查
1. 冷阀—不排水
- 疏水阀前过滤器堵塞
- 疏水阀管线中的阀门破损
- 管道或弯头堵塞
- 减压阀发生故障
- 截止阀关闭
2. 蒸汽损失 如果疏水阀泄漏或排出新鲜蒸汽，可能由以下原因导致：
- 阀瓣不能入阀座
- 污物堵塞阀嘴
- 部件磨损 注：高温凝结水释放到低压环境时会形成闪蒸汽，但是闪蒸汽在回水管线中会快速冷凝。请勿将闪蒸汽排放和新鲜蒸汽损失混淆。
3. 连续排放凝结水
- 疏水阀未达到温度。增加疏水时间（启动时）。
- 大负荷时，疏水阀连续排水是正常情况，符合其设计原理。

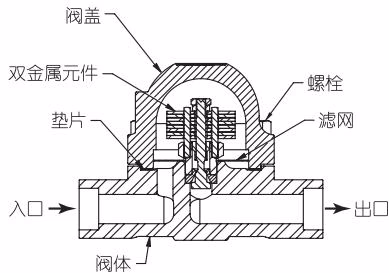

维修步骤（更换双金属元件和滤网）
- 隔离疏水阀，排污/排出内部压力。
- 拧开 4 个螺栓，并拆下阀盖。
- 使用 25mm（1"）开口扳手将双金属元件从其底部的六方上拆下。对于 SH-300，平展的双金属元件与阀座之间的距离应为 2 mm。
- 清洁滤网： 拧下滤网固定器并取出滤网。使用压缩空气彻底吹净。如有必要，使用合适的溶剂。将滤网装入阀体，在螺纹上涂抹一层薄薄的高温防卡脂，然后拧上固定器。使用合适的扭矩扳手将固定器拧紧至规定扭矩。
- 拆下阀体阀间盖的密封垫片，更换新垫片。
- 将阀盖重新组装到阀体阀塞座表面凹槽内，重新组装螺栓和螺母。
