2032型
宝德（Burkert）从外部控制的 2032 型隔膜阀由一个气动活塞驱动器、一个隔膜以及一个 T 型阀门外壳组成。经验证、坚固耐用的驱动器采用塑料外壳，可在卫生或侵蚀性环境条件下使用。利于流动的无死角阀壳允许较大的流量通过，用途广泛。阀壳和膜片有各种常见的材料和规格可供选择。驱动器采用紧凑的可高压灭菌设计（PPS 规格）。8690/8691/8697 自动化单元的集成可以在所有扩展阶段进行（可加装）。
我们还推出了防爆的 ATEX/IECEx 设备型号。驱动器标配集成式视觉位置显示器；最小/最大行程限制器可作为选件安装。

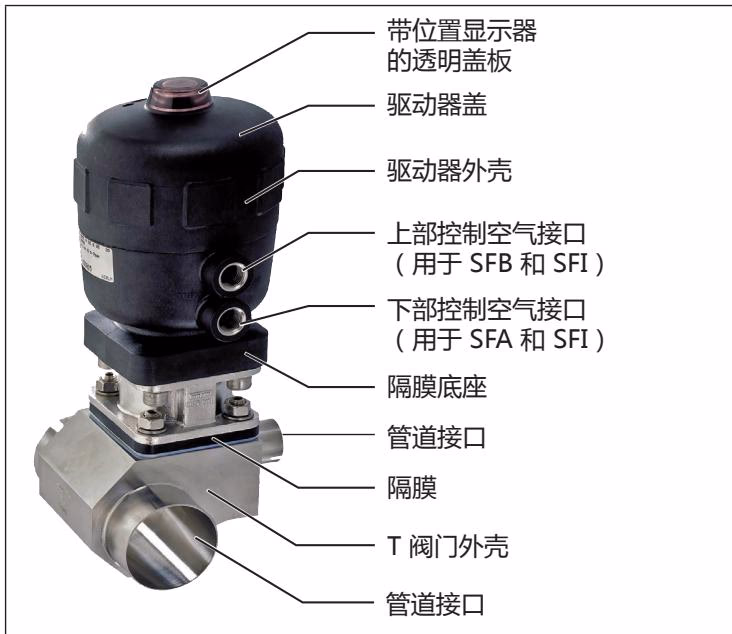

产品结构
| 编号 | 元件 |
|---|---|
| 1 | 带有位置指示器的透明盖板 |
| 2 | 执行机构盖子 |
| 3 | 用于 CF B 和 CF I 的上部控制空气接口 |
| 4 | 用于 CF A 和 CF I 的下部控制空气接口 |
| 5 | 膜片底座 |
| 6 | 溢流孔 |
| 7 | 膜片 |
| 8 | 管道接口 |
| 9 | 阀体 |
| 10 | 阀体螺钉 |
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 阀体 (VH/VI) | 不锈钢块状材料 1.4435 符合 DIN EN 10088 以及 316L 符合 ASTM A479/A479M (ASME BPE) |
| 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 层压材料 (ER) |
| 执行机构 | PPS, PA |
| 膜片尺寸 | 8 至 100 |
| 标准表面质量 | 内部电抛光: Ra ≤ 0.38 μm (ASME BPE SF4/DIN HE4)。内部机械抛光: Ra ≤ 0.5 μm (ASME BPE SF1)。(外部 Ra ≤ 1.6 μm) |
| 最大控制压力 (CF A) | 7 bar (对于执行机构尺寸 40 至 125 / PPS)；6 bar (对于执行机构尺寸 175 和 225 / PA) |
| 控制空气接口 | 螺纹 G 1/4；螺纹 G 1/8 对于执行机构尺寸 40 和 50 |
| 工作介质 | 中性气体和液体，高纯度、无菌、腐蚀性或磨蚀性介质 |
| 控制介质 | 中性气体、空气 |
| 公称直径 | DN 06 至 DN 100 (1/8 英寸至 4 英寸) |
| 焊接接口 | DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B, DIN 11850-2 / DIN 11866 系列 A / DIN EN 10357 系列 A, ASME BPE / DIN 11866 系列 C |
| 卡盘接口 | DIN 32676 系列 A (DIN 管道), DIN 32676 系列 B (ISO 管道), ASME BPE |
介质温度
| 膜片材料 | 介质温度 [°C] | 备注 |
|---|---|---|
| EPDM (AD) | -10...+143 | 最高 +150°C 下蒸汽灭菌 60 分钟 |
| PTFE/EPDM (EA) | -10...+130 | 最高 +140°C 下蒸汽灭菌 60 分钟 |
| 高级 PTFE/EPDM (EU) | -5...+143 | 最高 +150°C 下蒸汽灭菌 60 分钟 |
| GYLON® 和 EPDM 复合材料 (ER) | -5...+130 | 最高 +140°C 下蒸汽灭菌 60 分钟 |
WARNING
环境温度范围和介质温度范围可能受到与防爆不相关的规范限制。允许延长灭菌时间，但这可能会影响使用寿命和维护间隔。
控制功能
| 控制功能 | 说明 |
|---|---|
| 控制功能 A (SFA) | 气动 T 型阀。在静止位置通过弹簧力关闭。 |
| 控制功能 B (SFB) | 气动 T 型阀。在静止位置通过弹簧力打开。 |
| 控制功能 I (SFI) | 两侧气动 T 型阀。开关位置取决于外部控制。 |
认证和符合性
- 防爆: ATEX (EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db) 和 IECEx (IECEx EPS 18.0007X)。
- 3-A Sanitary Standards Inc.: 产品根据证书符合 3-A Sanitary Standards Inc. (3-A SSI) (适用于可变代码 PE05)。
- FDA: 膜片就其成分而言符合由 FDA (美国食品药品监督管理局) 发布的《联邦法规汇编》。
- USP: 膜片根据美国药典委员会 (USP) Class VI 进行测试。
- EC 法规 1935/2004: 膜片就其成分而言适用于食品和饮料。
- TA-Luft: 保持空气洁净的技术说明 (适用于版本代码 PM01)。
材料

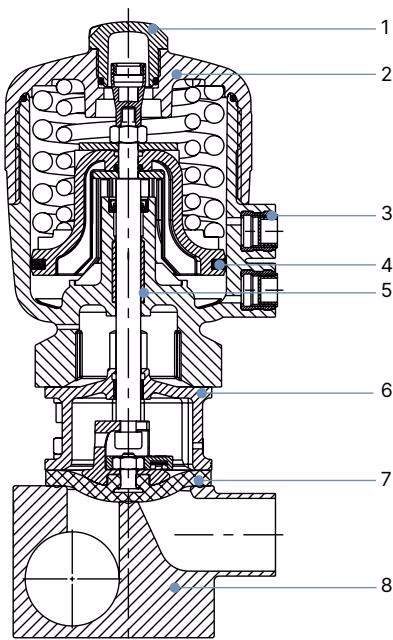

执行机构尺寸 40 至 125
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 透明盖板 | 聚砜 PSU |
| 2 | 盖子 | 聚苯硫醚 PPS (标准)，聚酰胺 PA (可按需提供) |
| 3 | 控制空气接口 | 不锈钢 1.4305 |
| 4 | 活塞密封件 | FKM 氟橡胶 |
| 5 | 插口 | 烧结金属 |
| 6 | 接口 | 不锈钢 1.4404 |
| 7 | 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |

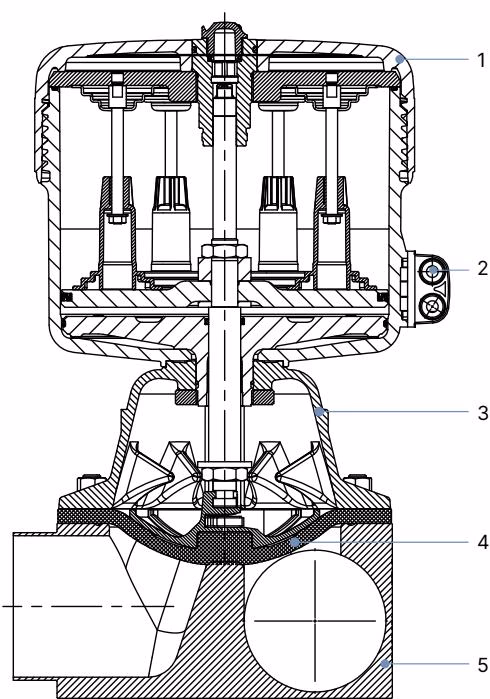

执行机构尺寸 175 和 225
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 盖子 | 聚酰胺 PA |
| 2 | 控制空气接口 | 不锈钢 1.4305 |
| 3 | 膜片底座 | 不锈钢 1.4308 |
| 4 | 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
安装位置

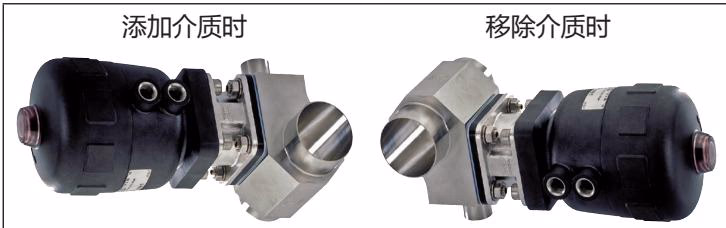

活塞控制隔膜阀的安装位置可以是任意位置，但驱动器最好朝上。在环形管上安装 T 型阀时，建议采用以下安装位置以确保自动排空和泄漏监测：
TIP
用于监测泄漏的安装：隔膜底座中用于监测泄漏的一个孔必须位于最低点。
