PN16
宝德（Burkert）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化，当然也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高，例如能够防止排气管道中的止回阀因产生的压力峰值意外松开。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 材质 | 外壳：PA (聚酰胺) 密封件：NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 可选手动，带键控手动、锁扣 |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 中间供排气模块 | 在 16/20/24 阀槽时已选此模块 |
| 压力范围 | 真空至 10 bar |
| 外部供气 | 3 至 10 bar |
| 流量 QNn 值 (空气) | 310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量) |
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 每个阀门的额定电流 | 29 mA (功率下降后 10 mA) |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 环境温度 | -10 °C 至 +55 °C |

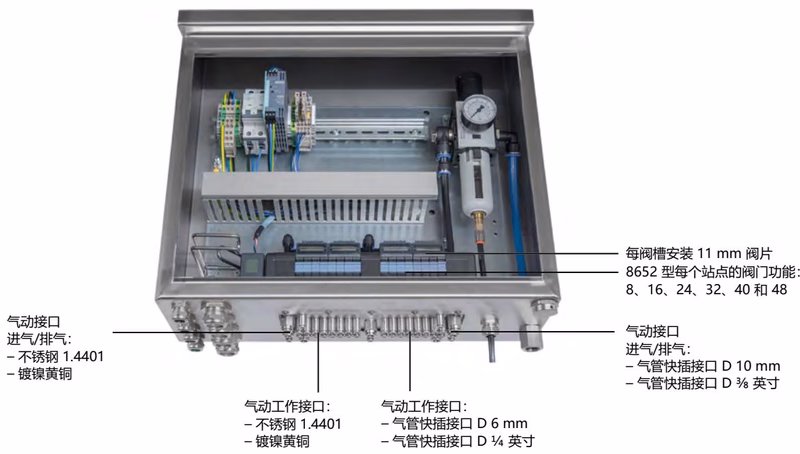

铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
| 产品特征 | 说明 |
|---|---|
| AirLINE Quick 适配器板 | 不锈钢 1.4301 / 阳极氧化铝 |
| 工作-气管快装接口 | 不锈钢 1.4401 / 镀镍黄铜 |
| 每个站点的阀门功能 | 8、16、24、32、40 和 48 |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D6 mm, 1/4 英寸 |
回路功能
8652 型支持多种回路功能，包括二位三通、二位五通和三位五通电磁阀（作用方式 C、D、H、L、M、N、Z）。
SIA 版本（用于与安全相关的关闭）
用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。
认证和符合性
- 防爆： 可选 ATEX/IECEx 2/22 区 (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc)。
- 北美： 可选美国和加拿大的 UL 列名认证及危险场所 UL 认可。
- CCC： 可选中国强制认证 (CCC)，适用于危险应用。
潜在爆炸区域中的安全提示
在当前爆炸性环境中，禁止使用热插拔功能（除非借助合适的测试设备证明不存在爆炸性环境）。对于 24 V 电源、SIA、EVS 和数字输入，连接端子只能在断电状态下插入或拔出。
外形尺寸

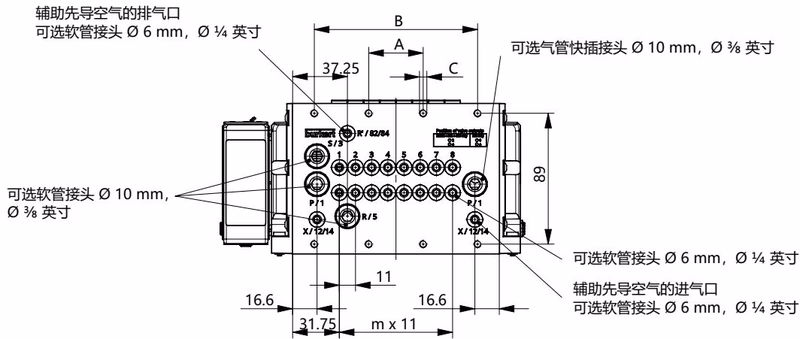

4 阀槽、8 阀槽和 12 阀槽版本

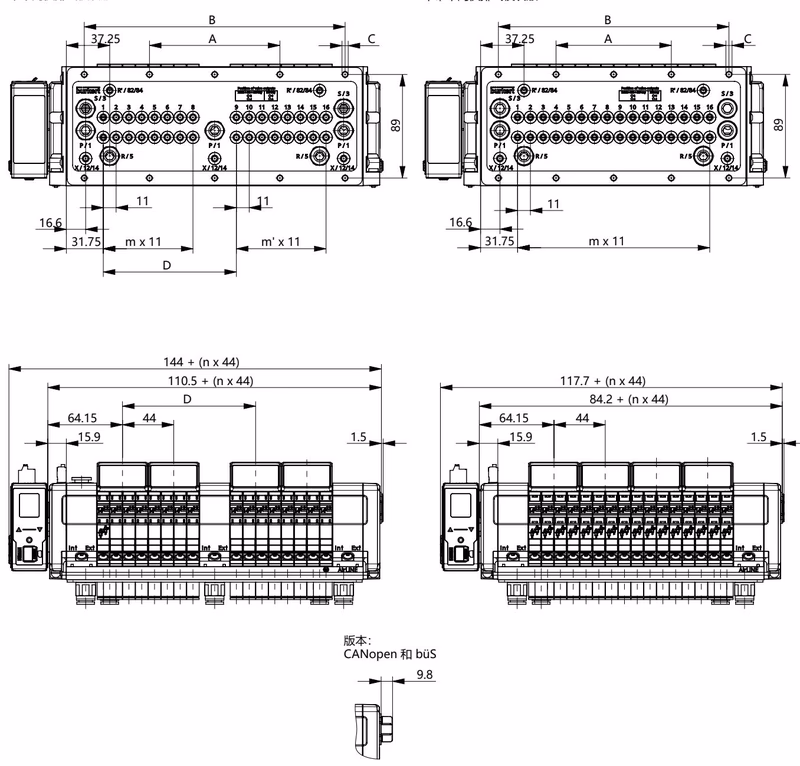

16 阀槽、20 阀槽和 24 阀槽版本
连接方式
- 通信和显示屏电源： 5 针弹簧端子排 (24 V DC, CAN_H, 屏蔽层, CAN_L, 0 V DC)。
- 气动阀的电源： 2 针弹簧端子排 (AUX 24 V, 0 V DC)。
- 通讯总线接口： 支持工业以太网 (PROFINET IO, EtherNet/IP, Modbus TCP, EtherCAT, CC-Link IE Field Basic)、PROFINET S2、PROFIBUS DP、CANopen 和 büS。
CANopen 终端电阻
CANopen 需要 2 个终端电阻：分别在网络的起点和末端。正确的总线终端指标是无电压状态下 CAN_H 和 CAN_L 之间的电阻，其应约为 60 Ω。
产品安装

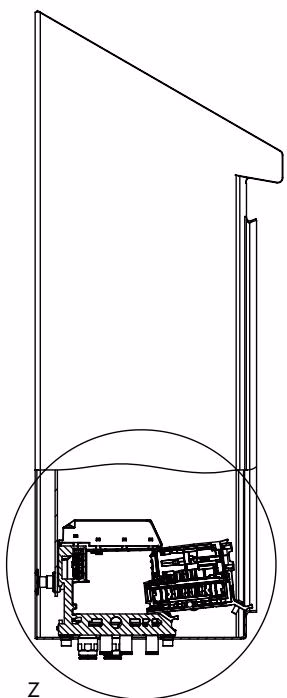

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

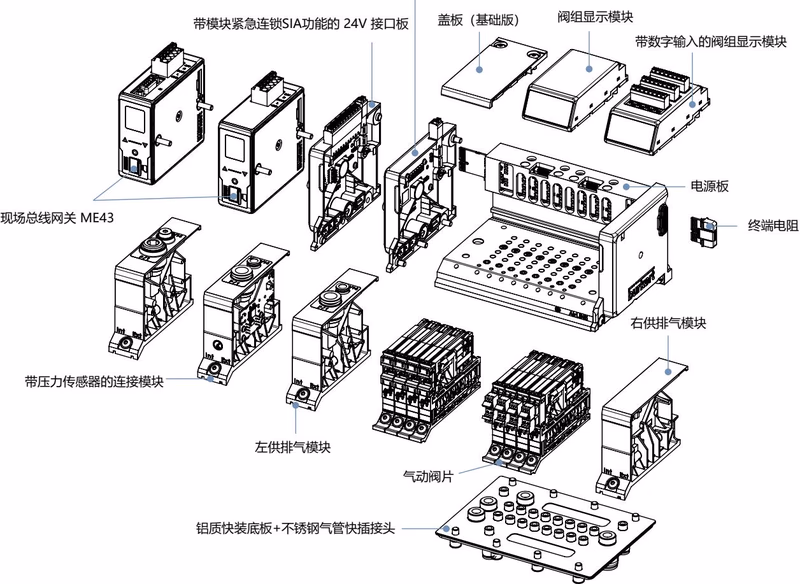

产品组成和结构
带 DI 接点的显示模块（可选）
通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30 mA。可使用市售的 3 线制传感器和电压介于 10–30 V 之间的 2 线制传感器以及机械无源干接点开关。最长电缆长度 < 30 m。
配置示例

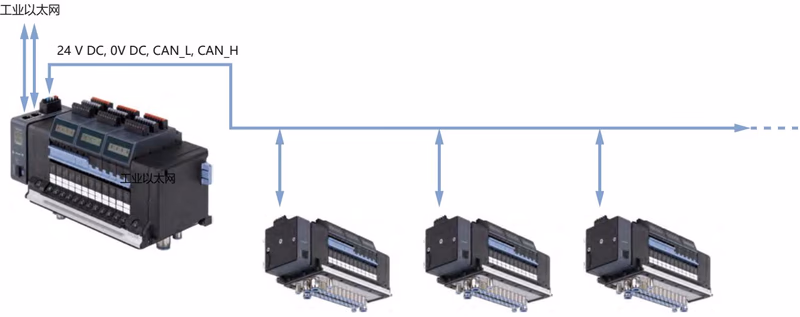

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
订货信息
8652 型阀岛采用高度模块化设计。备用阀门（6534 型）及 SIA 版本可作为备件订购。推荐使用 Bürkert Communicator 软件（8920 型）进行 EDIP 设备的配置、参数设置和诊断。
