宝德（BURKERT）20022137 3361型 是一款创新的电动二通直座控制阀，专为在苛刻的工作条件下执行高精度、动态的闭环控制任务而设计。带滚珠丝杠的电动执行机构以优异精度定位调节锥，其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号。介质的压力变化或波动不会影响阀门位置。此特定型号（SKU 20022137）配备不锈钢阀体、G 1/2" 内螺纹接口、AG2 执行机构（1300 N）以及集成的 PROFINET 通信功能。

经过流量优化的阀体可装配不同的阀座，以精准适应客户要求。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计，确保达到快速无残留的易清洁性这一卫生要求。凭借 IP65/IP67 和 NEMA 4X 防护等级以及较高的抗冲击与抗振动特性，该阀门在恶劣的环境条件中使用也毫无问题。

产品特征

• 高精度调节： 动态闭环控制，采用线性 25:1 调节锥版本。
• 坚固设计： 具备抗恶劣天气、冲击和振动特性的设计。
• 安全位置： 配备 SAFEPOS energy-pack（电能储能装置），在断电时可运行至安全位置。
• 过程控制器： 集成过程控制器功能，带有 1 个现场总线和 1 个过程实际值输入。
• 氧气版本： 该型号适用于氧气应用。

常规技术参数

属性	规格
设计类型	截止型控制阀
管道接口	G 1/2" 内螺纹
工作压力	0 至 25 bar (PN 25 / Class 150)
介质温度	-10 °C 至 +60 °C
环境温度	-25 °C 至 +55 °C
Kv 值 (水)	1.2 m³/h (Cv: 1.4 gal/min)
阀座标称尺寸	6 mm (1/4")
关闭时间	3.400 ms
工作电压	24 V DC ± 10 %
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

材料

• 阀体： 不锈钢 CF3M
• 执行机构外壳： 铝合金（粉末涂层）/ PPS（聚苯硫醚）
• 阀座密封件： 不锈钢
• 阀杆密封件： PTFE V形圈（实心）带弹簧补偿

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置通过 PROFINET 和 Bürkert 系统总线 (büS) 进行控制。设备配备带有操作按键的坚固显示屏，便于配置和监控。

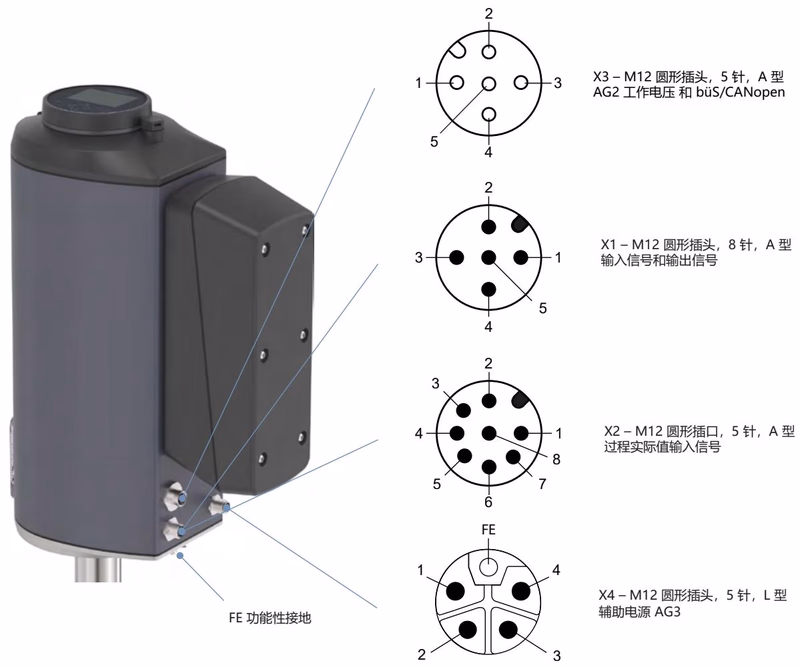

电气控制和接口

该型号包含用于 PROFINET 通信的集成式现场总线网关。现场总线网关被集成到一个附加模块中，带有 M12 圆形插口。智能过程阀为操作员提供了过程监控、阀门诊断和预防性维护的选项。

使用极限

使用极限

环境和介质的最高允许温度是相互关联的。最高允许温度曲线是在最大工作条件下确定的。针对有偏差的工作条件，必须进行单独检查。

认证和符合性

根据配置的不同，3361 型系列支持多种认证，包括 ATEX/IECEx (2/22 区)、UL 列名 (美国/加拿大)、FDA、USP、EC 法规 1935/2004，以及适用于饮用水、氧气和氢气应用。此特定 SKU (20022137) 已明确配置为氧气版本。
