宝德（Burkert）8691 型控制头设计用于 ELEMENT 21xx 型气动过程阀的分离式自动化。通过非接触式模拟传感器元件检测阀门位置，此元件在调试时借助示教功能自动识别和保存阀门最终位置。集成式先导控制阀控制单作用或双作用执行机构。可选通讯接口 AS 接口、IO-Link 或 büS（基于 CANopen）。
控制头和执行机构的设计可在无外部管道的情况下实现内部的控制空气通道。除电子位置反馈器，通过彩色高性能 LED 灯，即使在严酷的环境条件下，也能从视觉上清楚识别控制头上的设备状态。由耐化学性材料制成的阀体易于清洗，并为食品、饮料和制药行业中卫生工艺技术内的使用提供实用的 IP 防护。专门针对设备清洁，阀体的 IP 防护由控制头中的超压提供支持。
主要特点：
- 非接触感应式阀门位置检测（示教功能）
- 彩色状态显示灯
- 执行机构中的集成控制空气通道
- 现场总线接口 AS 接口、IO-Link 或 Bürkert 系统总线 (büS)
- 具有 ATEX II 3G/D 类/IECEx 认证
常规技术参数
| 产品特点 | 说明 |
|---|---|
| 材料 | 外壳：PPS、不锈钢 密封件：EPDM 保护罩：PC |
| 操作 | 操作按钮：2 服务接口：通过 USB büS 接口套件与 PC 连接 配置工具：Bürkert Communicator 软件 |
| 调试 | 设置阀门终点位置：通过自动或手动示教功能 先导阀手动操作组件：有 |
| 状态指示 | 显示设备和阀门状态：高功率 LED (颜色可单独调节) |
| 通信 | 现场总线：AS-Interface、IO-Link 数字：Bürkert 系统总线 (büS) (基于 CANopen) |
| 位置传感器 | 模拟量位置传感器：感应式 (非接触式)，带有自调节开关点 (PNP) (NPN 可应要求提供) |
| 行程范围 | 阀杆：2.5 至 45 mm |
气源压力要求
施加的现场气源压力必须比阀门执行机构所需的最小控制压力高 0.5 至 1 bar。
气动与电气参数
| 参数 | 值 |
|---|---|
| 控制介质 | 中性气体、空气，质量等级符合 ISO 8573-1 标准 |
| 供应压力 | 3 至 7 bar |
| 气源接口 | 螺纹接口 G 1/8，不锈钢 |
| 作用方式 | 单作用 (二位三通) 和双作用 (二位五通) |
| 空气流量 | 250 lN/min，用于进气和排气 |
| 执行机构系列/尺寸 | 21xx 型，执行机构 ∅ 70/90/130/225 mm |
| 工作电压 (24V) | 24 V DC ± 25% (UL: NEC Class 2) |
| 工作电压 (IO-Link) | 24 V DC ± 25% (根据规格) |
| 工作电压 (büS) | 18 至 30 V DC (根据规格) |
认证和符合性
- 防爆 (ATEX/IECEx)： II 3D Ex tc IIIC T135 °C Dc / II 3G Ex ec IIC T4 Gc
- 北美 (美国/加拿大)： cULus 证书：E238179。FM 防爆：适用于 Class I, Zone 2 的增安型，AEx ec IIC T4 Gc 危险区域。
- 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。
防爆安全提示
在易爆区域中操作时，必须注意易爆区域贴牌上包含的有关温度等级、环境温度、保护等级和电压的资讯。请勿在点燃温度低于核准贴牌上规定的气体或粉尘环境中使用设备。

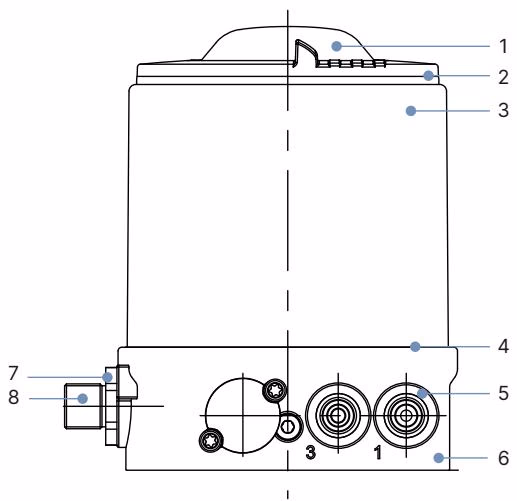

材料说明
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 保护罩 | PC |
| 2 | 密封件 | EPDM |
| 3 | 壳体罩 | 不锈钢 |
| 4 | 密封件 | EPDM |
| 5 | 快速插拔连接器 | POM/不锈钢 |
| 6 | 基本外壳 | PPS |
| 7 | 螺钉 | 不锈钢 |
| 8 | M12 插拔连接器 | 不锈钢 |
尺寸
尺寸 mm，除非另行说明。
连接方式
无现场总线通信 24 V DC
圆形插头 M12，8 针
| 针脚 | 说明 |
|---|---|
| 1 | 数字输出 (DO2+) 在执行机构到达终点位置时启用 |
| 2 | 数字输出 (DO1+) 在执行机构到达终点位置时停用 |
| 3 | 工作电压 GND |
| 4 | 工作电压 +24 V DC |
| 5 | 数字输入阀门控制 + |
| 6 | 数字输入阀门控制 - |
| 7 | 未连接 |
| 8 | 未连接 |
IO-Link 连接
圆形插头 M12，5 针，A 类端口
| 针脚 | 说明 | 分配 |
|---|---|---|
| 1 | L+ | 24 V DC (系统电源) |
| 2 | I/Q | NC (未分配) |
| 3 | L- | 0 V (GND) (系统电源) |
| 4 | C/Q | IO-Link (通信) |
| 5 | NC | NC (未分配) |
Bürkert 系统总线 (büS) 连接
圆形插头 M12，5 针
| 针脚 | 说明 | 电缆颜色 |
|---|---|---|
| 2 | V+ | 红色 |
| 3 | V- | 黑色 |
| 1 | 漏极/屏蔽 | - |
| 4 | CAN_H | 白色 |
| 5 | CAN_L | 蓝色 |

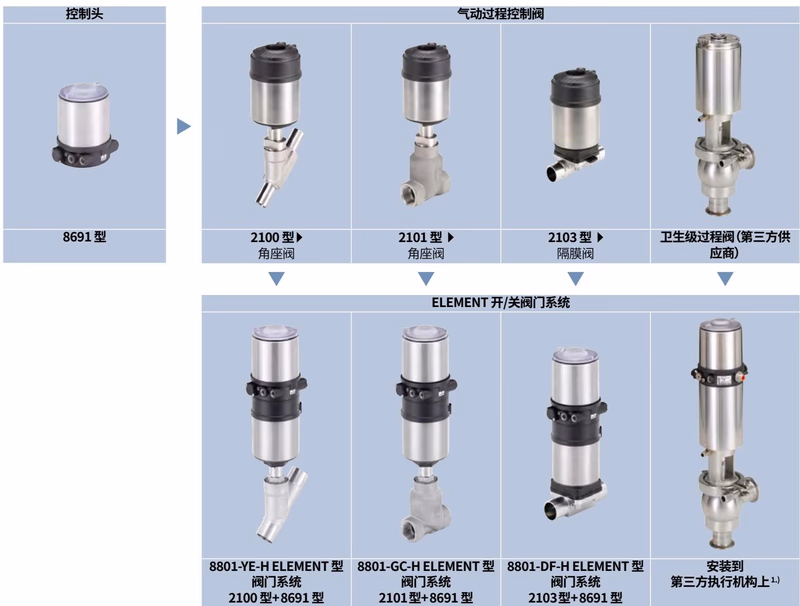

与气动过程阀的可能组合方式
TopControl 调节阀系统由一个 8691 型控制头和一个 21xx ELEMENT 型控制阀组成。
- 8801-YE-H 型： 阀门系统 ELEMENT 2100 型 + 8691 型
- 8801-GC-H 型： 阀门系统 ELEMENT 2101 型 + 8691 型
- 8801-DF-H 型： 阀门系统 ELEMENT 2103 型 + 8691 型
