宝德 (BURKERT) 20037071 (0330型) 是一款直动式、介质隔离的二位三通枢轴电枢电磁阀。该阀门专为控制、切断和计量中性及腐蚀性介质而设计，此特定配置采用高耐化学性的 PVDF (聚偏氟乙烯) 阀体和 FKM (氟橡胶) 密封件。由于线圈系统与介质之间用隔膜隔开，因此该阀特别适用于酸和碱等腐蚀性介质。

该型号作为回路功能 E 的混合阀运行，在断电位置时，进气口 1 (P1/NC) 关闭，进气口 3 (P2/NO) 与出气口 2 (A/OUT) 相连。它具有 4.0 mm 的通径，G 1/4 内螺纹接口，并在 24V DC 电源下工作。阀门配备了方便且坚固的手动操作组件，用于调试和测试。

常规技术参数

属性	参数值
通径	DN 4.0 mm
回路功能	E (二位三通混合阀)
阀体材料	PVDF (聚偏氟乙烯)
密封材料	FKM (氟橡胶)
管道接口	G 1/4 内螺纹
电压	24 V DC
压力范围	0 至 2.00 bar
介质温度	0 °C 至 +80 °C
环境温度	0 °C 至 +55 °C
Kv 值 (水)	0.3 m³/h
QNn 值 (气)	325 l/min
防护等级	IP65 (带正确连接的电缆插头)
负载周期	100% 连续运行 (对于 5W 规格) / 30分钟内 40% 负载周期 (对于 8W 规格)

回路功能

回路功能 E (WW E) 二位三通混合阀 (电磁阀)。在断电位置，压力接口 P1 (NC) 关闭，压力接口 P2 (NO) 与输出口 A (OUT) 相连。

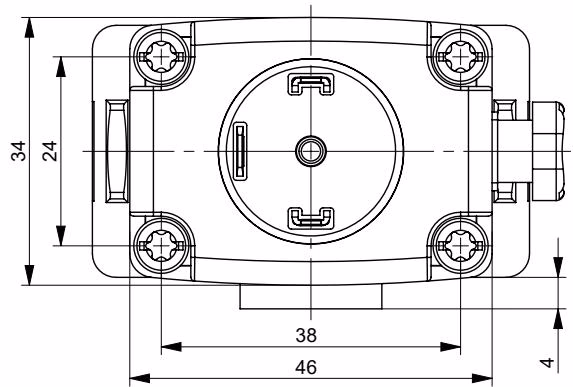

尺寸

塑料阀体 (PVDF)

安装说明

可通过底部现有的开孔固定设备。开孔图为 38x24。对于塑料阀体，需使用自攻螺钉或带公制螺纹插件的阀体。请注意最大拧入深度为 10 mm。

安装

警告

系统/设备中的高压会导致受伤危险 ▶ 在设备或装置上进行作业前，请切断压力并对管路进行排气/排空。

触电会导致受伤危险 ▶ 在系统或设备上进行作业前，请切断电源并防止重新接通。 ▶ 请遵守适用的电气设备事故预防和安全法规。

安装前 安装位置任意，建议执行机构向上。检查管路是否有污垢，必要时进行清洁。

过滤器 为了确保电磁阀的安全运行，必须在阀门入口前安装一个过滤器 (≤ 500 µm)。

手动操作组件 当手动操作组件被锁定时，阀门无法被电气驱动。

电气连接

标准设备的接口分配 接口分配取决于作用方式。对于回路功能 E，接口分配如下：

• 接口 1: P1
• 接口 2: A
• 接口 3: P2

连接说明

▶ 将 L1/+ 和 N/– 连接到端子 1 和 2，与极性无关。 ▶ 连接保护导体。 ▶ 拧紧电缆插头 (2518 型或 2509 型，符合 DIN EN 175301-803 A 型标准)，注意最大扭矩为 1 Nm。 ▶ 检查线圈和阀体之间的导电连续性 (保护导体功能)。
