宝德（Burkert）20041629（5406型）是一款伺服辅助式二位二通活塞电磁阀，主要设计用作液体燃料的安全切断装置。该阀门通过了 DIN EN ISO 23553-1 认证，可可靠地用作燃烧设施的进流阀或循环阀。阀门采用插入式线圈系统、坚固的黄铜阀体以及 PTFE/FKM 密封件，确保在处理燃油和特定燃料混合物时的安全运行。
一般技术参数
| 属性 | 说明 |
|---|---|
| 公称直径 | DN 13 |
| 回路功能 | A (常闭) |
| 阀体材料 | 黄铜 |
| 密封材料 | 阀座: PTFE, 壳体: FKM |
| 线圈材料 | 环氧树脂 (绝缘等级 H) |
| 负载周期 | 连续运行 100% ED |
| 工作电压 | 220 - 240 V 50 Hz |
| 工作介质 | 燃料油 (EL、L、M、S) 符合 DIN 51603 第 1-6 部分；符合 ISO 8217 的船用燃料 |
| 介质温度 | 0 °C 至 +160 °C |
| 环境温度 | -15 °C 至 +60 °C |
| 粘度 | 最大 1.6 至 76 mm²/s |
| 管道接口 | G 3/8 |
| 电气连接 | 符合 DIN EN 175 301-803 A型标准的插头接线片 |
| 防护等级 | IP65 |
回路功能
| 符号 | 说明 |
|---|---|
 | 作用方式 A (WW A) 二位二通电磁阀 伺服辅助 不通电时常闭位置 |
 | 作用方式 B (WW B) 二位二通电磁阀 伺服辅助 不通电时常开位置 |

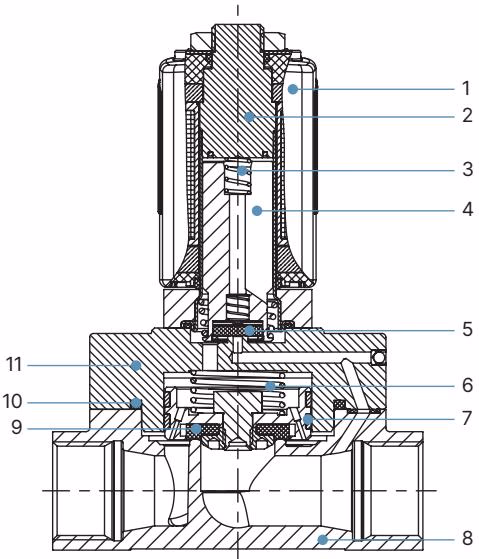

材料
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 线圈 | 环氧树脂 |
| 2 | 止动器 | 不锈钢 1.4113 |
| 3 | 弹簧 | 不锈钢 1.4310 |
| 4 | 阀芯 | 不锈钢 1.4105 |
| 5 | 阀座密封件 | PTFE |
| 6 | 弹簧 | 不锈钢 1.4310 |
| 7 | 活塞密封件 | PTFE/石墨 |
| 8 | 阀体 | 黄铜 (DN 13) |
| 9 | 阀座密封件 | PTFE |
| 10 | 密封环 | FKM |
| 11 | 盖子 | 黄铜 (DN 13) |

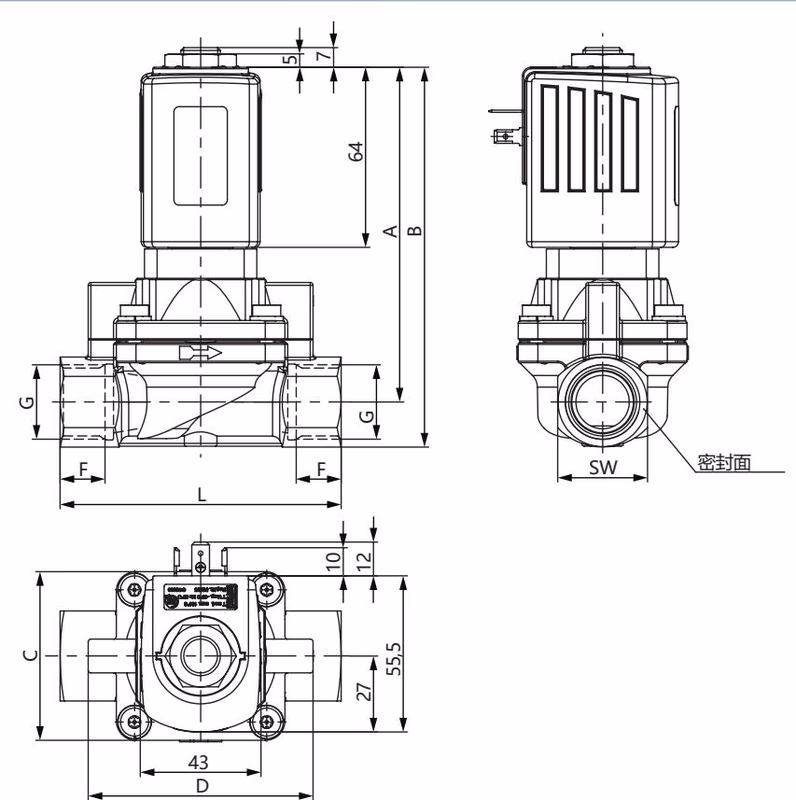

尺寸
| DN | A | B | C | D | F | G | L | SW | 密封面 |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 118 | 131.5 | 40 | 57 | 12 | G 3/8 | 75 | 27 | 17 × 21 |
(尺寸单位：mm)
安装
系统中的高压导致受伤风险
在松开管路或阀门之前，关闭压力并给管路排气。
触电导致受伤风险
将手伸进设备或系统之前，请关闭电源并防止其重新启动。遵守适用的电气设备事故预防和安全法规。

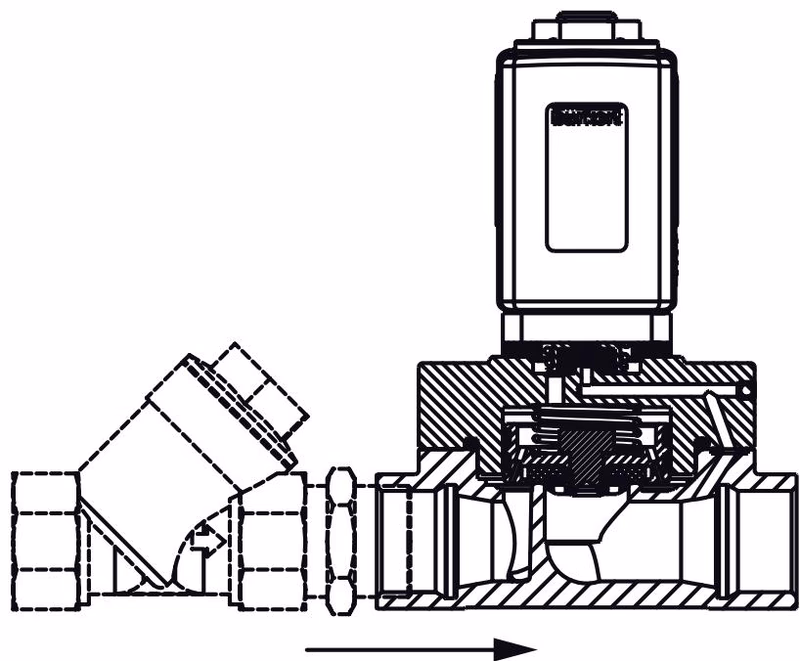

集污器
针对公称直径 13，必须在阀门入口上游安装一个污垢过滤器（≤ 500 µm）。

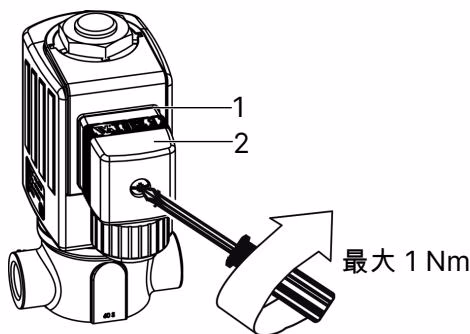

电气连接插头的电气连接
WARNING
如果线圈和阀体之间没有保护导体功能，则有触电风险。始终连接保护导体，并检查线圈与阀体之间的电气连通性。
- 密封件
- 经认证的电气连接插头，例如 2508 型或其他
维护与故障排除

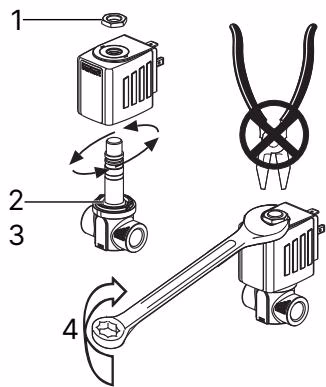

线圈安装
过热，有火灾隐患
在未预先安装阀门的情况下连接线圈将导致过热并损坏线圈。只有在安装阀门后，才连接线圈。
- 螺母
- O 型圈
- 塑料环（可选）
- 遵守拧紧扭矩！15 Nm
备件
- 螺母
- 线圈套件
- 管件套件
