PN16
宝德 BURKERT 20043117（6027 型）是一种直动式二位二通柱塞阀。为了提高抗压和抗泄漏能力，止动器和柱塞导向管被焊接在一起。该特定型号采用不锈钢阀体、PTFE 阀座密封件、NPT 1/2 接口，并在 24V 电压下运行，配备 Kick and Drop 节能技术。它已获得 ATEX 和 IECEx 危险场所认证，并配有 5 米长的引出电缆。
- 直动式高性能阀门，公称直径达 DN 13
- 抗振螺纹线圈系统
- 节能双线圈技术，Kick and Drop 设计
- 防爆版本
常规技术参数
| 产品特征 | |
|---|---|
| 材料 | |
| 密封件 | PTFE 和 PEEK |
| 阀体 | 不锈钢 1.4404/316L |
| 线圈 | 环氧树脂 |
| 公称直径 | 12.0 mm |
| 回路功能 | A (常闭) |
| 电磁线圈的绝缘等级 | 环氧树脂线圈 H 级 |
| 性能数据 | |
| 负载周期 | 连续运行 100% ED |
| 电气参数 | |
| 工作电压 | 24 V (50/60 Hz, AC/DC) |
| 电压公差 | ±10% |
| 介质参数 | |
| 工作介质 | 真空、中性气体和液体（例如压缩空气、水、液压油、汽油、DVGW 1-3 气体系列）以及轻微腐蚀性介质、热液体和蒸汽 |
| 介质温度 | -40 °C 至 +140 °C |
| 连接方式 | |
| 电气连接 | 引出电缆 (5000 mm) |
| 管道接口 | NPT 1/2 内螺纹 |
| 认证和符合性 | |
| 防护等级 | IP65 |
| 防爆 | ATEX, IECEx (II 2 G Ex mb IIC T4 Gb, Ex mb IIIC T130°C Db) |
回路功能
| 符号 | 说明 |
|---|---|
 | 作用方式 A (WW A) 二位二通电磁阀 直动式 在断电位置关闭 |

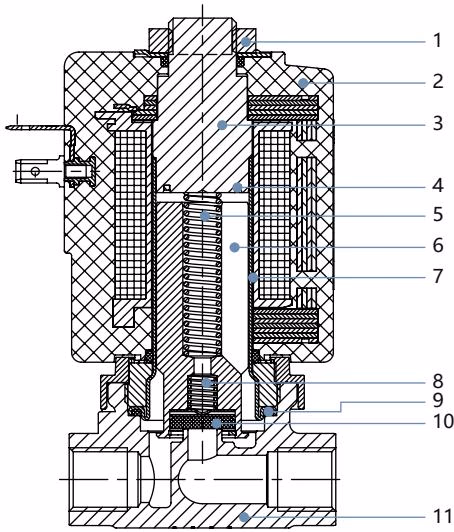

材料
PTFE 钟摆式密封件版本最高 100 bar
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 螺母 | DIN 176 厚膜钝化或不锈钢 |
| 2 | 线圈 | 环氧树脂 |
| 3 | 止动器 | 不锈钢 1.4113 |
| 4 | 短路环 | 银 (不锈钢阀体) |
| 5 | 弹簧 | 不锈钢 1.4310/301 |
| 6 | 阀芯 | 不锈钢 1.4113/434 |
| 7 | 芯导管 | 不锈钢 1.305/308 |
| 8 | 弹簧 | 不锈钢 1.4310/301 |
| 9 | 密封件 | PEEK |
| 10 | 阀座密封件 | PTFE 钟摆式密封件 |
| 11 | 阀体 | 不锈钢 1.4404/316L (CF3M) |

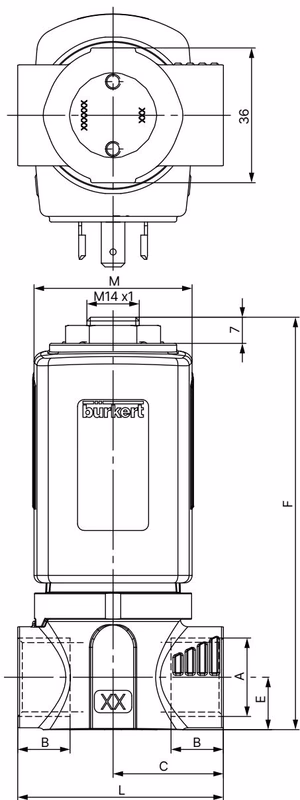

尺寸
螺纹版本
INFO
注意：尺寸 mm
| 版本 | A [mm] | B [mm] | C [mm] | E [mm] | F [mm] | H [mm] | J [mm] | K [mm] | L [mm] |
|---|---|---|---|---|---|---|---|---|---|
| 标准 | NPT 1/2 | 13.7 | 29.5 | 14 | 110 | 18 | M4 | 5 | 55 |
