宝德（BURKERT）6281 型是一种伺服控制的两位两通隔膜电磁阀，设计用于控制、切断和定量添加中性介质。阀门工作始终需要最小压差。根据应用情况，有不同的隔膜材料和作用方式可供选择。标准黄铜阀体满足欧洲饮用水要求，针对其他市场提供抗脱锌黄铜，外壳也提供不锈钢版本。为了减少操作过程中的电力消耗，可以使用采用双线圈技术的、集成有“Kick and Drop”电子元件的线圈。该阀门可提供手动操作件，以简化保养和调试。

一般技术参数

产品特征
密封件	NBR、EPDM、FKM
阀体	黄铜符合 DIN EN 50930-6 标准，不锈钢（抗脱锌黄铜可按需提供）
阀门内部	不锈钢、黄铜、塑料 (PPS)
公称直径	DN 10...DN 50
电磁线圈的绝缘等级	聚酰胺线圈 B 级，环氧树脂线圈 H 级
负载周期	连续运行 100% ED
切换时间	打开：0.1...1.5 秒，关闭：0.2...4 秒
工作电压	24 V DC、24 V UC、24 V 50/60 Hz、230 V UC、230 V 50/60 Hz
电压允差	±10 %
防尘防水	IP65 带电气连接插头

INFO

在 +20 °C、阀门入口处 6 bar 压力及自由排出时测量。打开：压力降低至与流量压力差的 90%。关闭：压力上升至入口压力的 90%。

回路功能

符号	说明
作用方式 A (WWA)	两位两通电磁阀，伺服辅助，不通电时常闭位置
作用方式 B (WWB)	两位两通电磁阀，伺服辅助，不通电时常开位置

认证和符合性

• 防爆： 可选 ATEX/IECEx 认证（例如 II 2G Ex mb IIC T4 Gb, II 2D Ex mb IIIC T130 °C Db）。
• 北美（美国/加拿大）： 提供 UL 列名、UL 认可及 CSA 认证版本。
• 饮用水： 适用于饮用水领域。材料符合与饮用水接触材料 (TrinkwasserV) 的评估原则 (UBA)。
• DNV GL 分类： 经认证可安装在所有 DNV GL 分类船舶上。
• 氧气： 可选适用于气态氧气。

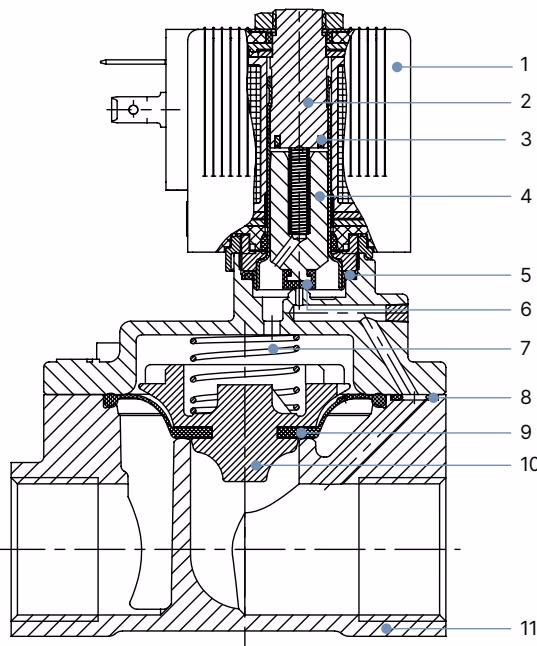

材料说明

编号	元件	材料
1	线圈	聚酰胺或环氧树脂
2	止动器	不锈钢 1.4113
3	屏蔽环	铜（黄铜版本），银（不锈钢版本）
4	衔铁	不锈钢 1.4113
5	O型圈	NBR、FKM、EPDM
6	磁芯密封件	NBR、FKM、EPDM
7	弹簧	不锈钢 1.4310
8	O型圈	NBR、FKM、EPDM
9	膜片	NBR、FKM、EPDM
10	膜片支架	PPSGF40, DN 50: 黄铜和不锈钢
11	阀体	黄铜，符合 DIN 50930-6 标准或不锈钢 1.4408 (CF8M)

尺寸

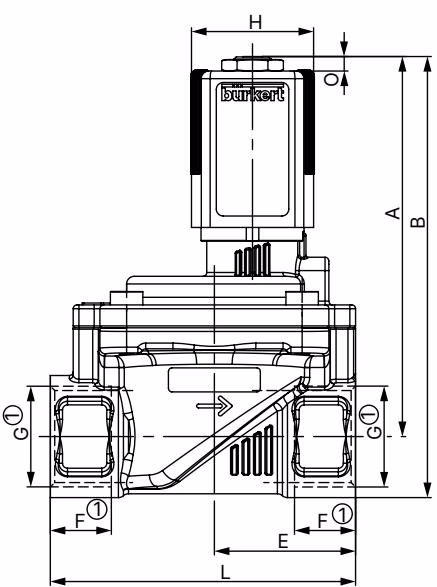

标准螺纹版本

查看线圈尺寸

线圈尺寸	H	J	K	M	O
5	32	20.5	45	41	3.4
6	40	23.5	51	41.4	3.8

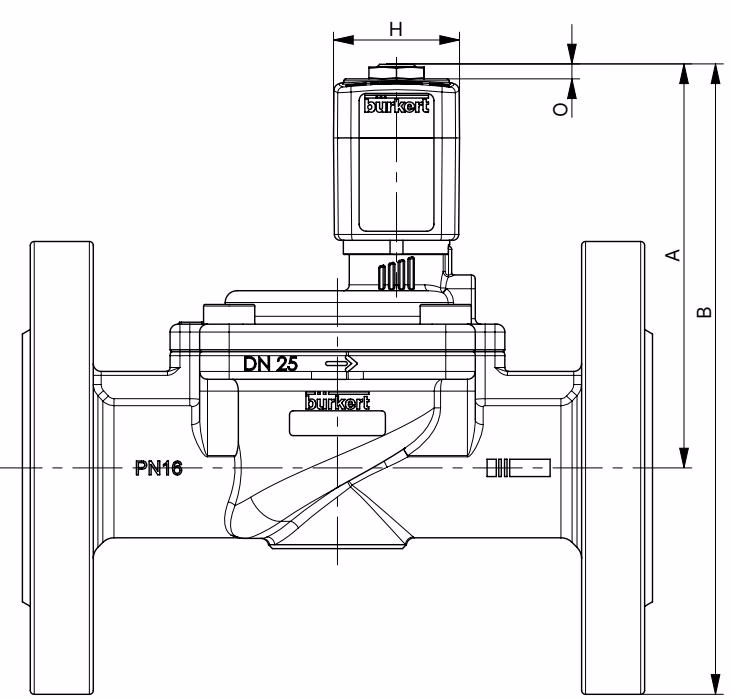

标准法兰版本 (DIN EN 1092-1)

DN	A	B	C	D	L	N	P	R	S	T
25	102.6	160.1	70	85	160	15	68	115	14	85
40	116.2	186.6	99	114	180	23	78	140	18	100
50	119.9	202.4	115	132	230	37	102	165	18	125

安装与操作

危险！

系统中的高压导致受伤风险 在松开管路或阀门之前，关闭压力并给管路排气。

触电导致受伤风险 将手伸进设备或系统之前，请关闭电源并防止其重新启动。遵守适用的电气设备事故预防和安全法规。

警告！

安装不当导致受伤风险 安装只能由授权技术人员使用合适的工具进行。防止系统意外启动，安装后确保进行受控重启。

安装步骤

1. 清洁管路中的任何污染。
2. 在阀门入口上游安装集污器 (≤ 500 µm)。
3. 使用开口扳手将设备固定在阀体上，然后拧入管路。请勿将线圈用作杠杆臂。
4. 注意流向：阀体上的箭头指示流向。

手动开关（可选配）

若要手动操纵阀门，必须将手柄旋转到线圈下方的竖直位置。

WARNING

不要过度旋转手柄。在操作手柄时，无法再以电气方式切换阀门。
