宝德（Bürkert）3361 型过程控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。

经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的蓄能器运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。

通过久经考验自行调整式填料函搭配可更换的顶盖，实现最长的使用寿命和最高的密封性。现场总线适用的 3361 型可为运营商提供诸多有用的功能，以监控流程、诊断阀门和进行预防性维护，从而带来先进过程自动化的重要优势。

组合使用

3361 型可与 ME61 型 EDIP 过程显示屏、ME63 型工业以太网网关、ME43 型现场总线网关以及 8098 型 FLOWave SAW 流量计组合使用。

常规技术参数

产品特征	说明
设计类型	截止型控制阀
公称直径	DN 10 至 100, NPS 3/8 至 4
断电状态下的安全位置	带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻
流向	与关闭方向相反 (阀座下)
控制器版本	定位器或过程控制器 (可选)
重量	AG2: 最大 5.5 kg, AG3: 最大 16 kg (不含阀体)
工作压力	0 至 25 bar(g)，可按需提供 40 bar(g)。真空版本低至 -0.9 bar(g)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Kvs 值	0.1 至 140 m³/h
流量曲线	等百分比、线性 (可按需提供)
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)
理论调节比	达到 50:1
移动速度	6 mm/s (AG2 1300 N), 4 mm/s (AG2 2500 N), 3 mm/s (AG3 7700/10000 N)
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
防护等级	III (DIN EN 61140)
负载周期	100 %
标准信号	设定值：0/4...20 mA, 0...5/10 V 和数字输入
现场总线 (数字)	Bürkert 系统总线 (büS), CANopen, EtherNet/IP, PROFINET, Modbus TCP, EtherCAT
工作介质	蒸气、中性气体、水、酒精、油、燃料、液压油、盐溶液、有机溶剂、氧气、氢气、碱液
介质温度	-40 °C 至 +230 °C
环境温度	-25 °C 至 +65 °C (无附加模块)
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

认证和符合性

• 防爆：可选 ATEX / IECEx (适用于 2/22 区，3 类设备)。
• 北美：可选执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
• 饮用水：可选适用于最高温度 +85 °C 的饮用水领域。
• 食品和饮料：FDA、USP Class VI、EC 法规 1935/2004、中国食品 GB 标准。
• 其他：氧气适用性、氢气适用性、TA-Luft。

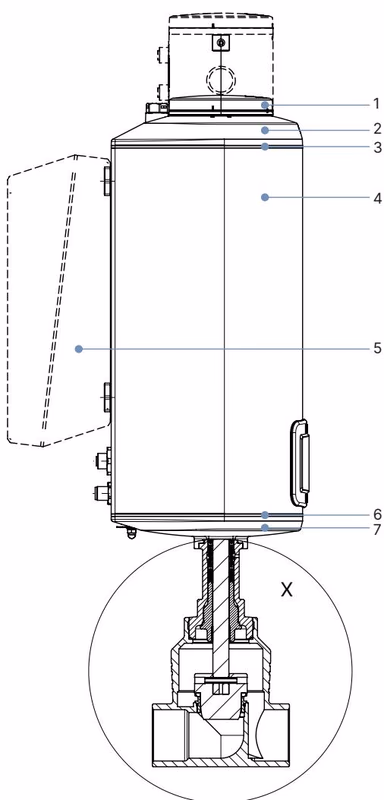

材料

编号	组件	材料
1	显示屏外壳/盲盖	PPS (标准), 不锈钢 1.4301 (对于 ATEX/IECEx)
2	执行机构盖	PPS (AG2) / PC (AG3)
3	密封件	EPDM
4	执行机构外壳	铝合金, 有粉末涂层
6	密封件	EPDM
7	执行机构底部	PPS (AG2) / 不锈钢 1.4308 (AG3)

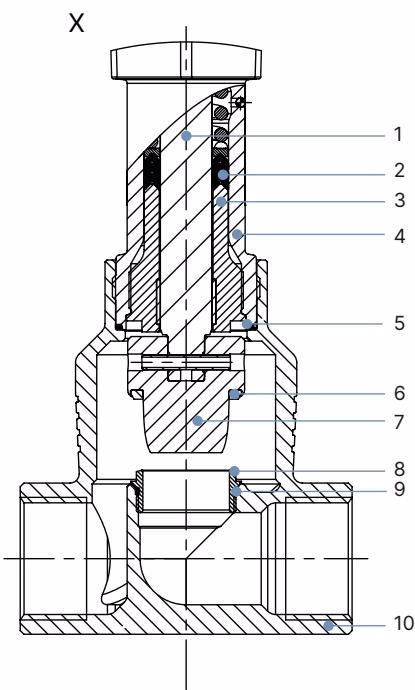

编号	组件	材料
1	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
2	阀杆密封件	PTFE V形圈(实心)带弹簧补偿
3	导杆	不锈钢 1.4404 (316L)
4	填料函管	不锈钢 1.4401 (316)
5	阀体密封件	石墨或 PTFE
6	阀座密封件	不锈钢 1.4571(可选硬化)、PTFE 或 PEEK
7	调节锥	不锈钢 1.4571(可选硬化)
8	阀座	不锈钢 1.4571(可选硬化)
9	阀座的 O型圈	EPDM 或 PTFE
10	阀体	不锈钢 CF3M

尺寸

注意：尺寸 mm，除非另行说明。3361 型截止型控制阀随附不同的管道接口（法兰接口、螺纹接口、焊接接口和卡盘）。

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。

SAFEPOS 储能装置

设备可以选配 SAFEPOS energy-pack 储能装置。在断电的情况下，它为执行机构提供必要的能量，以使阀门移动到所需要的位置，这个位置可以通过菜单设置。

集成式定位器

执行机构的位置（开度）是根据目标位置值来调节的。目标位置由外部标准信号（模拟量）或通过现场总线（数字）指定。位移传感器检测电动线性执行机构的实际位置 (POS)。然后定位器将该实际位置值与被指定为标准信号的目标位置值 (CMD) 进行比较。

集成式过程控制器（可选）

过程控制可以通过另外安装的 PID 控制器来进行。根据外部信号（如液位、压力、流量、温度）确定过程设定值和过程实际值，通过控制参数（PID 控制器）计算阀门的目标位置。
