宝德（BURKERT）20064433 3361型电动二通直座调节阀是适应高要求控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其特点包括高达 6 mm/s 的定位速度、抗恶劣天气、冲击和振动特性的设计，以及易于清洁的卫生设计表面。该特定型号（SKU 20064433）配备 1 1/4" NPT 内螺纹接口、PTFE 阀座密封件、24 V DC 工作电压，工作压力范围为 0 至 25 bar。它集成了定位器功能，并带有用于安全位置的电能存储装置。

常规技术参数

特征	参数
设计类型	截止型控制阀
公称直径	1 1/4" NPT
工作压力	0 至 25 bar (PN 25 / Class 150)
Kv 值	8 m³/h
流向	阀座下流向
关闭时间	3.500 ms
工作电压	24 V DC ± 10 %
防护等级	IP65/67 (DIN EN 60529), NEMA 4X
介质温度	-10 °C 至 +130 °C

材料

组件	材料
阀体	不锈钢 CF3M
执行机构外壳	铝合金, 有粉末涂层
阀座密封件	PTFE
阀杆	不锈钢 1.4401 (316)/1.4404 (316L)

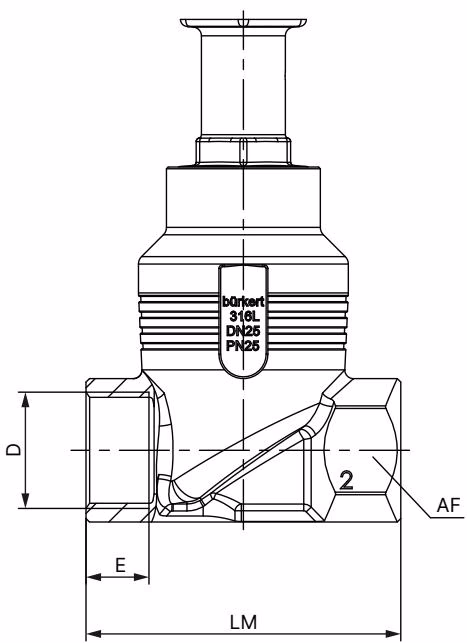

尺寸 (带螺纹接口的阀体)

注意

尺寸mm，除非另行说明。

性能说明

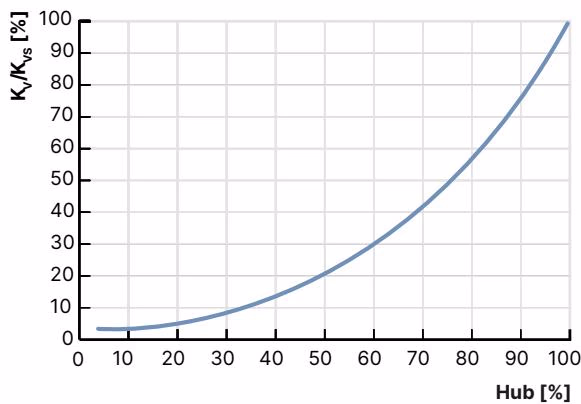

流量特性

等百分比流量特性曲线符合 DIN EN 60534-2-4 标准。

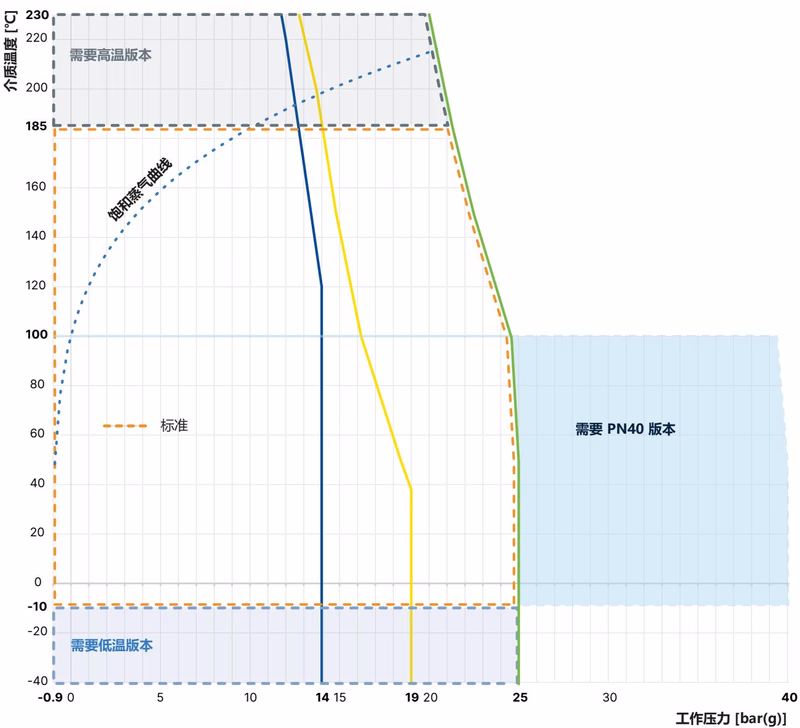

使用极限

除了最大工作压力外，Bürkert过程阀的应用范围还受到依据相应标准的公称压力的限制。

环境和介质的最高允许温度是相互关联的。设备型号的最高允许温度可以利用温度图的特征曲线来确定。

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。

维护与保养

调整位置控制 – 运行 X.TUNE

运行 X.TUNE 功能时，位置控制将根据所用执行元件的物理行程进行调整。

警告

运行 X.TUNE 功能后因过程失控而产生危险。 如果在介质压力下运行 X.TUNE，控制器将被错误调整。这将导致过程失控。

• 绝不能在介质压力下运行 X.TUNE。
• 确保系统不会被意外启动。
