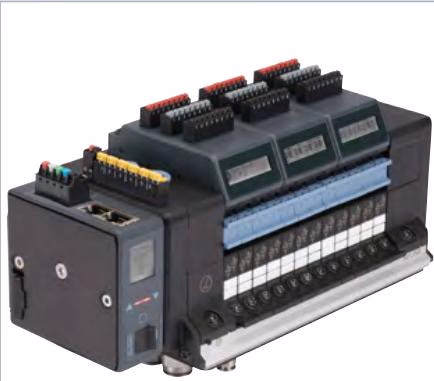

宝德（Burkert）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。
硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。
INFO
主要特点：
- 可安全关闭阀门
- 通过 PROFINET S2（系统冗余）提高工厂可用性
- 通过气动功能实现过程安全性
- 优化开关柜底板安装
- 防爆版本：ATEX / IECEx 2 区，CCC，cURus HazLoc CL I, II, III Div 2
常规技术参数
| 属性 | 参数值 |
|---|---|
| 外壳材质 | PA (聚酰胺) |
| 密封件材质 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 阀槽的数量 | 最大 24（订货号 20086194 配置为 24 个） |
| 压力范围 | 真空至 10 bar |
| 外部供气 | 3 至 10 bar |
| 流量 $Q_{Nn}$ 值 (空气) | 310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量） |
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 环境温度 | -10 °C 至 +55 °C |

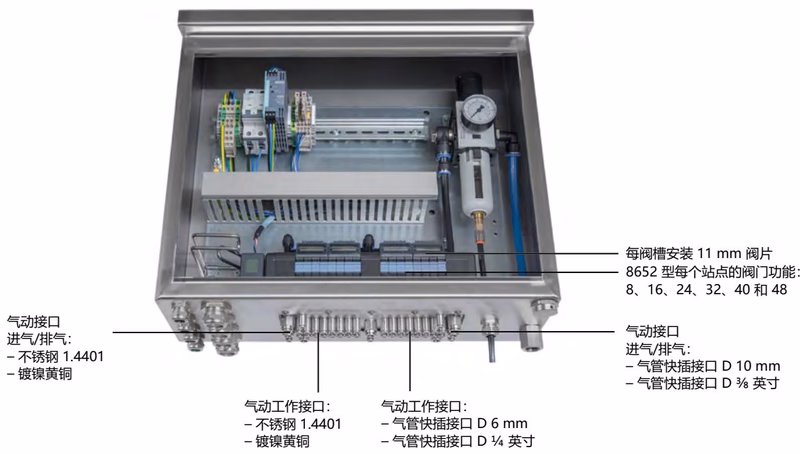

铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
| 特征 | 规格 |
|---|---|
| AirLINE Quick 适配器板材质 | 不锈钢 1.4301 或 阳极氧化铝 |
| 气动接口材质 | 不锈钢 1.4401 或 镀镍黄铜 |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D6 mm, 1/4 英寸 |
回路功能
8652 型支持多种标准回路功能 (CF)，包括：
- 作用方式 C (WWC)： 二位三通电磁阀，不通电时常闭
- 作用方式 D (WWD)： 2 个二位三通电磁阀，不通电时常开
- 作用方式 H (WWH)： 二位五通电磁阀
- 作用方式 L (WWL)： 三位五通电磁阀，中封式
- 作用方式 M (WWM)： 三位五通电磁阀，中压式
- 作用方式 N (WWN)： 三位五通电磁阀，中泄式
- 作用方式 Z (WWZ)： 二位五通电磁阀，带 2 个线圈的脉冲版本
SIA 版本
提供用于安全相关关闭的特殊 SIA 版本。这些阀门（6534 型）配备额外的连接端子，使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。
认证和符合性
- 防爆： ATEX (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc) 和 IECEx (Ex ec IIC Gc / Ex tc IIIC Dc) 适用于 2/22 区。
- 北美： UL 列名认证 (UL 61010-1) 和危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
- CCC： 中国强制认证，适用于在中国的危险应用。

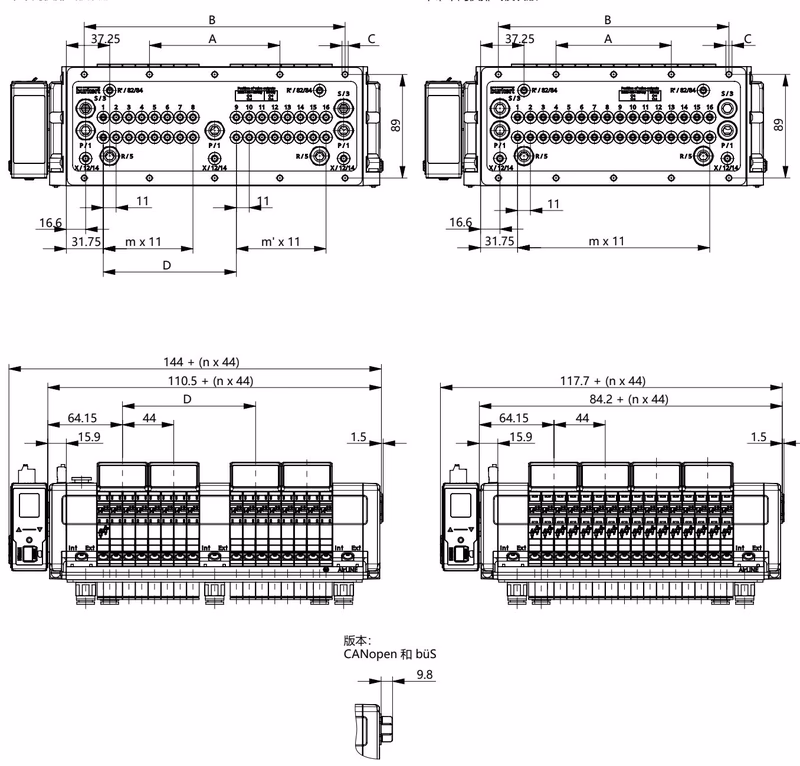

外形尺寸 (16、20 和 24 阀槽版本)
| 版本 | A | B | C | D | m | m' | n |
|---|---|---|---|---|---|---|---|
| 16 阀槽 + 底板款,带中间供排气模块 | 112 | 224 | 10 x M5 | 114.3 | 7 | 7 | 4 |
| 20 阀槽 + 底板款,带中间供排气模块 | 134 | 268 | 10 x M5 | 158.3 | 11 | 7 | 5 |
| 24 阀槽 + 底板款,带中间供排气模块 | 156 | 312 | 10 x M5 | 158.3 | 11 | 11 | 6 |
| 24 阀槽 + 底板款,无中间供排气模块 | 143 | 286 | 10 x M5 | - | 23 | - | 6 |
(外形尺寸 mm)
连接方式
通信和显示屏电源
根据接口分配连接 5 针弹簧端子排 (24 V DC, CAN_H, 屏蔽层, CAN_L, 0 V DC)。可行的电缆横截面积：≤ 1.5 mm²。
气动阀的电源
接口板拥有一个 2 针弹簧端子排，气动阀与主通讯模块电源应各自独立供电 (AUX 24 V, 0 V DC)。
通讯总线接口
对于 PROFIBUS DPV1（如订货号 20086194 的配置），使用 9 针 D-Sub 插口。其他可用接口包括通过 RJ45 的工业以太网 (PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic) 以及 CANopen/büS。

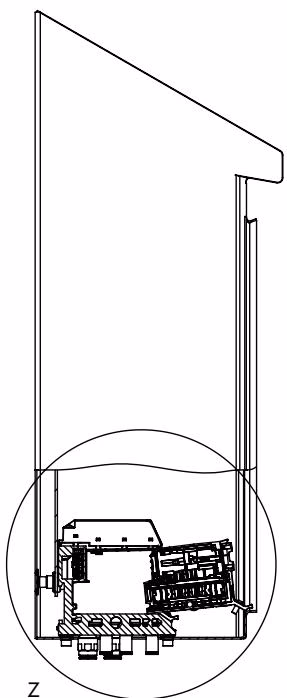

产品安装
为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
WARNING
对于安装在潜在爆炸区域（Ex 区）的系统，控制柜必须获得在爆炸危险区域中使用的许可，并且尺寸必须足够大，以便散发热量。控制柜的内部温度不得超过设备允许的最高环境温度。
