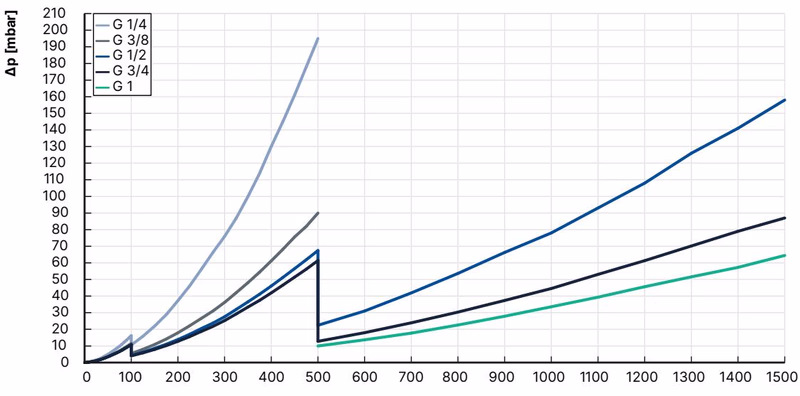

宝德（Bürkert）20087874（8745 型）是一款高性能气体质量流量控制器 (MFC) 和质量流量计 (MFM)，适用于控制大量气体的质量流量。该特定型号配置用于空气，额定流量为 90 Nm³/h，采用 G 3/4" 内螺纹连接，并利用 PROFINET 通信实现无缝工业集成。直接位于主气流中的热式在线传感器可以实现极快的反应时间，同时压力损失最小。作为执行器，Bürkert 直动式比例阀可保证高反应灵敏度。

8745 型系列的主要特点包括：

• 额定流量范围 20 lN/min 至最高 2500 lN/min（以氮气为参考）
• 高精度和高重复性
• 通过标准信号或工业以太网（PROFINET、EtherCAT、EtherNet/IP、Modbus TCP）通信
• 提供电磁和电动阀门执行机构
• 通过配置存储卡简化设备的更换工作

常规技术参数

属性	说明
外壳材料	PC (聚碳酸酯)
基体材料	铝或不锈钢 1.4404/316L
密封件材料	FKM 或 EPDM (取决于气体)
工作电压	24 V DC (±10% 电压公差，±2% 残余波纹度)
介质温度	-10 °C 至 +70 °C (对于氧气，-10 °C 至 +60 °C)
环境温度	-10 °C 至 +50 °C
防护等级	IP20
测量量程	1:50

执行机构版本

根据应用要求，8745 型可以配置不同的比例阀。

带电磁比例阀的版本

MFC 版本使用 287x 系列直动式比例阀。这些电磁比例阀在断电位置关闭，代表数百微秒稳定时间或响应时间内最高的测量精度和重复性。

• 工作压力： 最大 25 bar (取决于介质和阀门公称直径)
• 测量精度： ±1.5% o.R.，±0.3% F.S. (在校准条件下)
• 稳定时间 (t95)： < 500 ms
• 功耗： 最高 12.5 至 31.5 W (作为 MFC)

带电动比例阀的版本

带电动比例阀的 8745 型尤其适合最高 22 bar 的高输入压力或大流量率（在低压力损失情况下）应用。由于保持功率极低，这些阀门可以大幅降低设备的能耗。

• 工作压力： 最大 25 bar (MFM 最大 22 bar)
• 测量精度： ±2% o.R.，±0.5% F.S. (在校准条件下)
• 稳定时间 (t95)： < 5 s
• 功耗： 最大 12 W (作为 MFC)

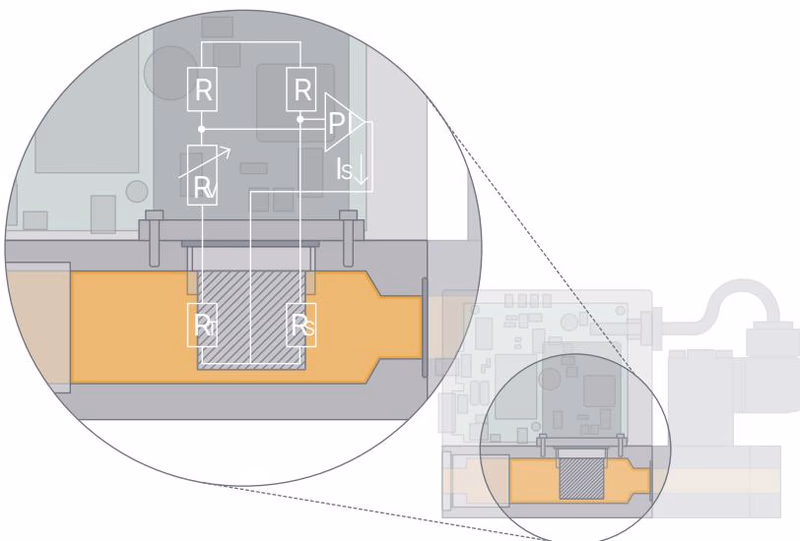

测量原理

该传感器以恒温风速仪（CTA）模式工作，本质上是一种热膜风速计。其内部结构包含两个具有精确定义温度系数的电阻，直接置于介质流中，另有 3 个电阻位于流道外部。所有电阻连接构成惠斯通电桥结构。维持固定过热状态所需的加热电流值，直接反映了被流动气体带走的热量值，从而形成核心测量参数。

通信与连接

20087874 型号通过工业以太网支持 PROFINET 通信。基于工业以太网的设备（除 EtherCAT® 通信协议外）自软件版本 A.13.00.00 起具有集成式网页服务器，可通过设备的 IP 地址访问。

工业以太网接线端 (3针)：

引脚	分配
1	FE (功能性接地)
2	DGND
3	24 V

认证和符合性

根据具体配置，8745 型设备可满足多种行业标准：

• 北美： 可选美国和加拿大的 UL 列名认证 (UL 61010-1)。
• 食品和饮料/卫生： 针对特定接液材料，提供 FDA 符合性、USP Class VI 以及 EC 法规 1935/2004 认证。
• 氧气： 可选适用于气态氧气。

产品附件

Bürkert Communicator 软件

Bürkert Communicator 软件是设备平台 EDIP（高效设备集成平台）最重要的软件工具。它简化了设备的配置、参数设置和诊断。可以通过 USB-büS 接口套件建立与 PC 的连接。

简单设备更换的配置管理

如果需要更换设备，可以将存储卡从损坏的设备中取出并插入新设备。这样会将要更换设备的所有数据传输到新设备（前提是新设备和要更换的设备具有相同的订货号）。

安全信息

设备包含易受静电放电 (ESD) 影响的电子元件。连接电源时请勿触摸电子元件。触摸带电部件可能导致严重的电击。在对设备或系统进行操作之前，请切断电源并防止其重新接通。
