宝德（BURKERT）8647 型 AirLINE SP 气动阀岛是一种模块化的电动气动自动化系统，由接口和阀组件组成。它们专为安全、完整地集成到 Siemens 公司分散式外围系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”而研发。在气动输出端处可连接气动操作式过程阀、气动滑块或其它气动组件。如果反馈传感器安装在气动组件上，则在所属先导阀上显示控制气动组件的位置。由此，在调试和保养时可节约时间。

阀块和 SIMATIC ET 200SP / SIMATIC ET 200SP HA 的电子模块提供众多功能，例如广泛的配置选项或诊断能力。可选地，阀组可以通过外部无电位开关触点关闭，从而轻松实施控制概念，例如“中央系统关闭”。

常规技术参数

产品特征	0460 型、6524 型、6525 型
排列尺寸	11 mm
手动开关	标准
阀槽的数量	对于单阀：最多 64 个 对于脉冲阀和双阀：最多 32 个
阀片功能最大数量	阀块上有 64 个，一个站点上可以有多个阀块
压力范围	真空至 10 bar（经 UL 认证的真空至 8 bar）
流量 QNN 值（空气）	200 至 300 l/min，在 +20°C、阀门入口处 6 bar 压力及 1 bar 压力差下测量
工作电压	24 V DC（±10% 允差）
每个阀门的标称功率	对于单阀：0.8 W 对于脉冲阀和双阀：2x 0.8 W，带功率降低功能
工作介质	含油和无油的干燥压缩空气、中性气体（推荐 5 μm 过滤器）
防尘防水	在封闭的控制柜内为 IP20、IP65
通信模块	西门子 SIMATIC ET 200SP / SP HA
通信接口	PROFIBUS DP、PROFINET IO

AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

注意

由于尺寸原因，0460 型阀门无法与 AirLINE Quick 安装。

电路功能

8647 型系统支持多种标准电路功能，具体取决于集成的先导阀（6524 型、6525 型或 0460 型）：

• 作用方式 C (WW C)： 二位三通电磁阀，伺服辅助，不通电时常闭位置。
• 作用方式 D (WW D)： 二位三通电磁阀，伺服辅助，不通电时常开位置。
• 作用方式 H (WW H)： 二位五通电磁阀，伺服辅助。
• 作用方式 L (WW L)： 三位五通电磁阀，中间位置所有接口锁闭。
• 作用方式 N (WW N)： 三位五通电磁阀，中间位置接口 2 和 4 排气。
• 作用方式 Z (WW Z)： 二位五通电磁阀，带 2 个线圈的脉冲版本。

认证和符合性

• 防爆： 可选 ATEX/IECEx 认证（作为 3 类设备适用于 2 区：Ex ec IIC T4 Gc）。
• 北美（美国/加拿大）： 可选美国和加拿大的 UL 列名认证，符合 UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1 标准。

安装提示

安装限制

• 外部阀门关断功能（EVS 功能）： 开关触点应与阀块位于同一控制柜内。导线长度应限制在最长 2 m。
• 热插拔： 单阀的热插拔功能不能与 ATEX/IECEx 防爆认证结合使用。
• SIMATIC ET 200SP HA： 与 ET 200SP HA 组合使用时，阀块前强制要求配备新电源（ET 200SP 基本单元），且阀块右侧无法再安装其他 ET 200SP 模块。

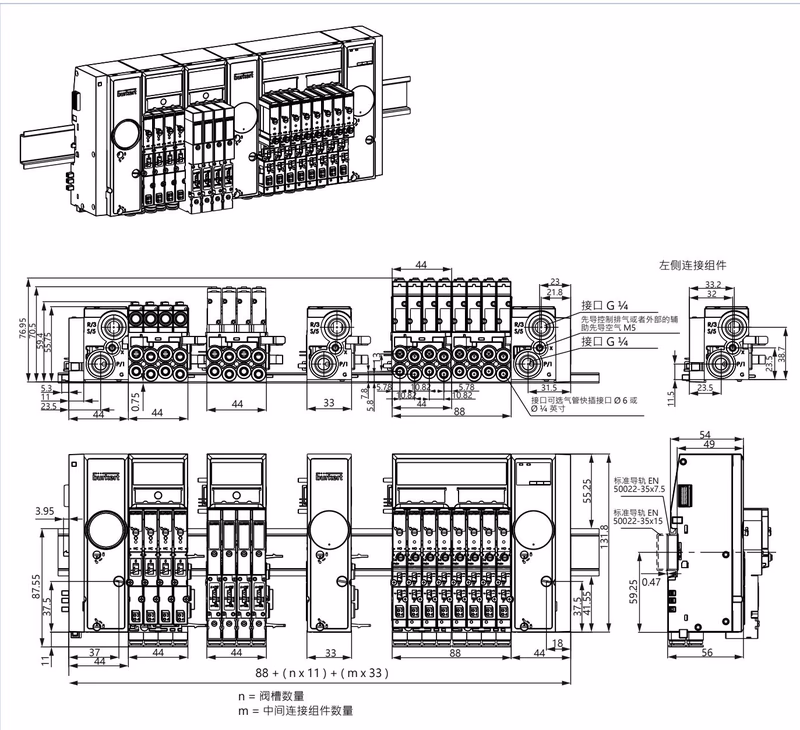

尺寸
