宝德（BURKERT）20093777 6519型是一种伺服辅助式二位五通气动电磁阀。它与 6518型共同构成一个高性能产品系列。这些阀门可以单独使用，也可以组合安装在阀块上。它们运行时无需持续消耗空气，可用于控制双作用或单作用执行机构。采用优质材料（如聚酰胺 PA）使得阀门也可在露天环境和化学腐蚀环境下使用。根据 IEC 61508 标准，单稳态阀门回路功能可达到 SIL2 安全等级（具体取决于安全装置的结构）。

常规技术参数

产品特征	规格
密封件	NBR 和 PUR (二位五通)、NBR (三位五通)
阀体材料	先导阀体：聚酰胺，玻璃纤维增强。主阀体：聚酰胺 (二位五通)，铝 (三位五通)
螺纹套管	黄铜 (不锈钢可按需提供)
公称直径	DN 6 至 DN 9 (型号 20093777 为 6.00 mm)
回路功能	C、H、L、N、W 和 Z
绝缘等级	聚酰胺线圈 B 级，环氧树脂线圈 H 级
压缩空气质量	ISO 8573-1:2010, 等级 7.4.4
负载周期	连续运行 100% ED
工作介质	中性介质 (含油或无油的干燥压缩空气)
电气连接	电气插头符合 DIN EN 175301-803 标准 A 型
气动连接	螺纹 G 1/4、NPT 1/4，可用法兰连接
防护等级	IP65 (带电气连接插头)
安装位置	任意，建议执行机构朝上

TIP

为了防止膨胀的压缩空气结冰，其压力露点必须比介质温度低至少 10K。

产品版本

标准版本

6519型是一种伺服辅助式二位五通或三位五通阀。32mm 的阀门宽度可实现高流量值。这些阀门可以单独使用，也可以组合使用。

产品特征	线圈尺寸 24.5 mm	线圈尺寸 32 mm
重量	322 g (二位五通)	478 g (二位五通) / 720 g (三位五通)
打开时间	20 ms	20 ms
关闭时间	40 ms	40 ms
工作电压	24 V DC	24 V DC, 24/110/230 V 50/60 Hz
介质温度	-10 °C 至 +55 °C	-10 °C 至 +55 °C
环境温度	-25 °C 至 +55 °C	-25 °C 至 +55 °C

NAMUR 标准版本

阀门由优质聚酰胺制成，通过侧面转换板的不同安装位置，可作为二位五通或二位三通阀运行。NAMUR 法兰式可直接在气动执行机构上进行简单的现场安装。

Ex mb、Ex eb mb 和 Ex ia 版本

该系列还包括防爆认证版本。通过为阀门配备相应的套接线圈（电缆接头及电缆与线圈不可拆卸地浇铸在一起），可获得 Ex mb 认证。6519 Ex ia 本质安全型阀门由一个本安型先导控制元件和一个气动放大器组成，即使在长时间停止运行后也能可靠切换。

WARNING

对于防爆版本，最大介质温度不得超过允许的温度等级（T4：+135 °C，T5：+100 °C，T6：+85 °C）扣除 5K。

认证和符合性

• 防爆认证： 提供 ATEX 和 IECEx 认证的特定线圈版本 (Ex mb, Ex eb mb, Ex ia)。
• 北美 (美国/加拿大)： 可选 UL 列名认证 (UL 429, CAN/CSA-C22.2 No. 139-19)、UL 认可 (UL Recognized) 以及 FM 防爆认证。

尺寸

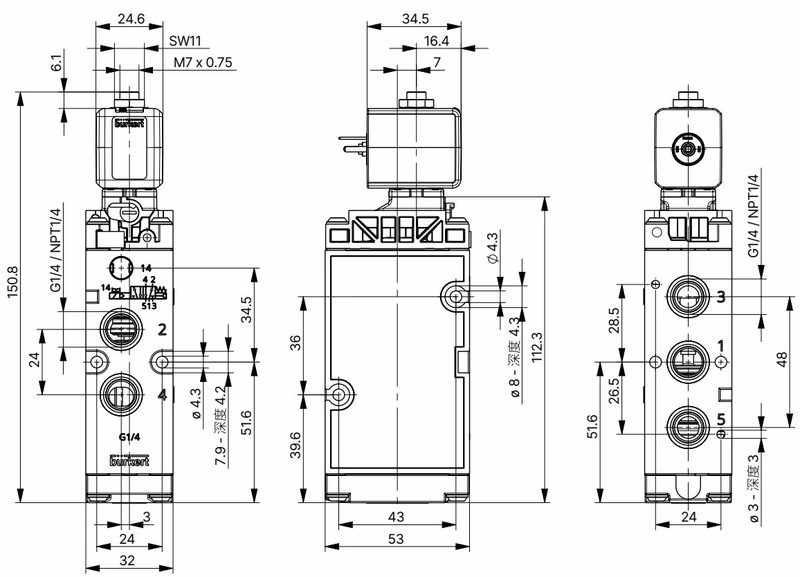

标准版本二位五通阀，作用方式 H

(尺寸单位：mm。有关所有版本和插头形式的详细尺寸图，请参阅完整手册。)
