宝德（BURKERT）20107770（8745型）是一款适用于控制大量气体质量流量的质量流量控制器（MFC）。该特定配置专为 CO2（二氧化碳）设计，额定流量为 160 Nl/min，工作电压为 24 V DC，配备 4-20 mA 输入/输出信号和 G 1/4" 内螺纹接口。8745型系列可根据需要配置为质量流量计（MFM）或质量流量控制器（MFC），具有高精度和高重复性。

直接位于主气流中的热式在线传感器可以实现反应时间极快，同时压力损失最小。作为执行器，Bürkert 直动式比例阀可保证高反应灵敏度。

常规技术参数

属性	说明
外壳材料	PC (聚碳酸酯)
基体材料	铝 (适用于 SKU 20107770) 或不锈钢 1.4404/316L
密封件材料	FKM (氟橡胶) 或 EPDM (取决于气体)
工作电压	24 V DC (电压公差 ±10%, 残余波纹度 ±2%)
介质温度	-10 °C 至 +70 °C (对于氧气, -10 °C 至 +60 °C)
环境温度	-10 °C 至 +50 °C
防护等级	IP20
测量量程	1:50

测量原理

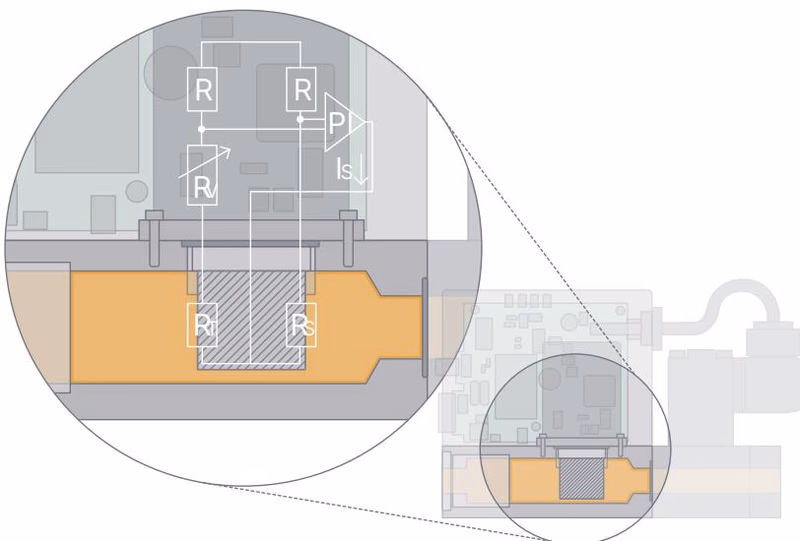

该传感器以恒温风速仪（CTA）模式工作，本质上是一种热膜风速计。其内部结构包含两个具有精确定义温度系数的电阻，直接置于介质流中，另有 3 个电阻位于流道外部。所有电阻连接构成惠斯通电桥结构：位于气流中的第一个电阻用于测量流体温度，而第二个低阻值电阻则被加热并始终维持相对于流体温度的固定过热温度。维持该过热状态所需的加热电流值，直接反映了被流动气体带走的热量值，从而形成核心测量参数。

通过流量控制器（MFC）内部优化的流场整型装置，以及采用高标准流量标定系统的精确校准，确保能够从原始信号中高精度推导出单位时间内流过的气体质量。

执行器版本

带电磁比例阀的版本

MFC 版本中使用 287x 系列直动式比例阀。这些电磁比例阀在断电位置关闭，代表数百微秒稳定时间或响应时间内（< 500 ms）最高的测量精度和重复性。

带电动比例阀的版本

带电动比例阀的 8745型尤其适合最高 22 bar 的高输入压力或大流量率（在低压力损失情况下）应用。由于保持功率极低，这些阀门可以大幅降低设备的能耗。在断电位置时，电机气门保持在其位置。

性能说明

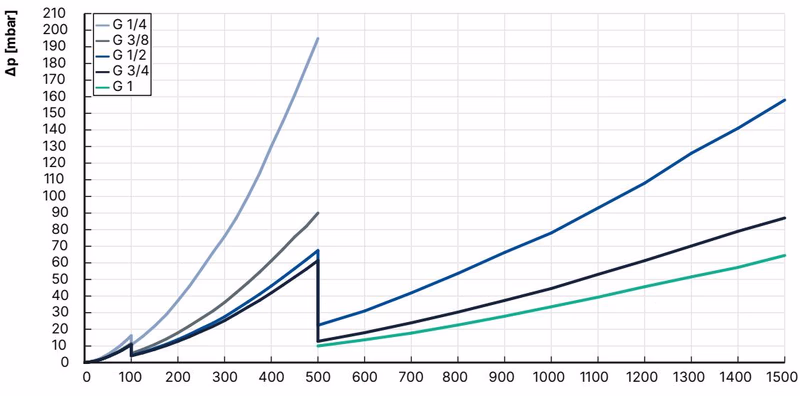

MFM 的压力损失图

该图例举了空气通过时的压力损失特性。为了确定其他气体的压力损失，必须首先换算为相应的空气流量，并考虑其他气体所使用的基体。

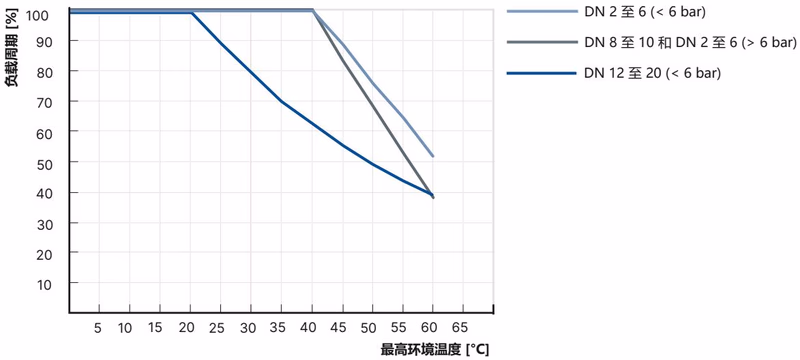

电动版本的降额曲线图

认证和符合性

• 北美（美国/加拿大）： 可选美国和加拿大的 UL 列名认证 (UL 61010-1, CAN/CSA-C22.2 No. 61010-1)。
• 食品和饮料/卫生： 针对特定版本代码，提供 FDA 符合性、USP 生物相容性以及 EC 法规 1935/2004 符合性。
• 氧气： 可选适用于氧气的版本。

简单设备更换的配置管理

如果需要更换设备，可以将存储卡从损坏的设备中取出并插入新设备。这样会将要更换设备的所有数据传输到新设备。存储卡可作为附件购买。

安全信息

静电敏感组件： 设备包含易受静电放电 (ESD) 影响的电子组件。请满足 EN 61340-5-1 规定的要求，以尽量减少或避免损坏的可能性。 承压介质： 承压介质可能会严重伤害人员。在对设备或系统进行作业之前，请关闭压力并排空管路。
