宝德（BURKERT）8652 型 AirLINE 阀岛（型号 20113963）专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化（通过 AirLINE Quick），当然也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高，例如排气管道中的止回阀可防止因产生的压力峰值意外松开。该产品具有 ATEX/IECEx 2 区防爆版本，并支持工业以太网协议。

常规技术参数

产品特征	说明
材料
外壳	PA (聚酰胺)
密封件	NBR 和 PUR
单阀片宽度	11 mm
手动开关	可选手动，带键控手动、锁扣
阀槽的数量	最大 24 (型号 20113963 为 24 PCE)
可控最大阀数	最大 48
中间供排气模块	在 16/20/24 阀槽时已选此模块
性能数据
压力范围	真空至 10 bar (-1 至 10 bar)
外部供气 (辅助先导空气)	3 至 10 bar
流量 $Q_{Nn}$ 值 (空气)	310 l/min，在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量
在热插拔功能时流量 $Q_{Nn}$ 值	流量减少约 3%
额定运行模式	连续运行 (100% ED)
电气参数
工作电压	24 V DC (电压允差 ±10%)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
每个阀门的额定电流	29 mA (功率下降后 10 mA)
是否配位置反馈 DI 接点	最大可配 48 DI
介质参数
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
压缩空气质量	ISO 8573-1:2010, 等级 7.4.4
认证和符合性
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65
类型评级 (NEMA 250)	封闭控制柜中的 4X 型 (8652 型带不锈钢版本)
环境与安装
安装位置	任意
环境温度	-10 °C 至 +55 °C

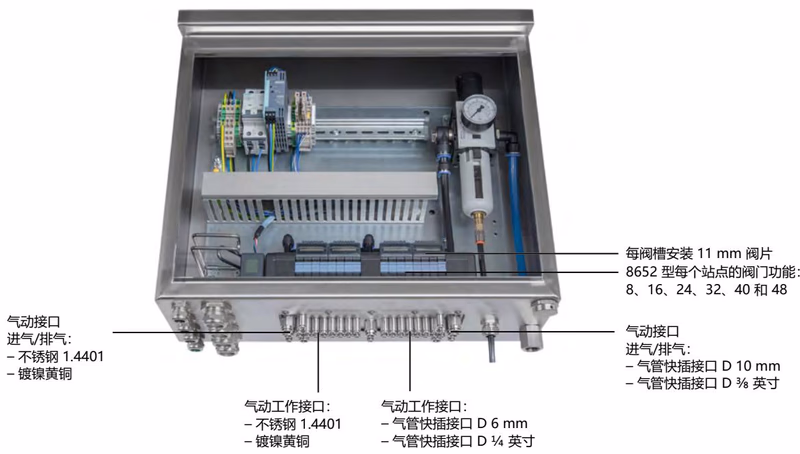

AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

产品特征	说明
材质
AirLINE Quick 适配器板	不锈钢 1.4301 或 阳极氧化铝 (型号 20113963 为铝)
工作-气管快装接口	不锈钢 1.4401 或 镀镍黄铜 (型号 20113963 为黄铜)
每个站点的阀门功能	8、16、24、32、40 和 48
连接方式
气动进气/排气	气管快插接口 D10 mm, 3/8 英寸
工作-气管快装接口	气管快插接口 D6 mm, 1/4 英寸

回路功能

回路功能	说明
C (WW C)	二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置
C (WW C)	2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置
D (WW D)	2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置
H (WW H)	二位五通电磁阀，伺服辅助，带手动开关。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。
L (WW L)	三位五通电磁阀，带手动开关，中封式
M (WW M)	三位五通电磁阀，伺服辅助，带手动开关，中压式
N (WW N)	三位五通电磁阀，带手动开关，中泄式
Z (WW Z)	二位五通电磁阀，伺服辅助，带 2 个线圈和手动开关的脉冲版本。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。

认证和符合性

• 防爆： ATEX (BVS 20 ATEX E 031 U, II 3G Ex ec IIC Gc, II 3D Ex tc IIIC Dc) 和 IECEx (IECEx BVS 20.0024 U, Ex ec IIC Gc, Ex tc IIIC Dc)。作为 3 类设备适用于 2/22 区。
• 北美 (美国/加拿大)： 可选美国和加拿大的 UL 列名认证 (UL 61010-1) 以及危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Division 2)。
• 中国强制认证 (CCC)： 可选 CCC 认证，适合在中国引进并用于危险应用。

外形尺寸

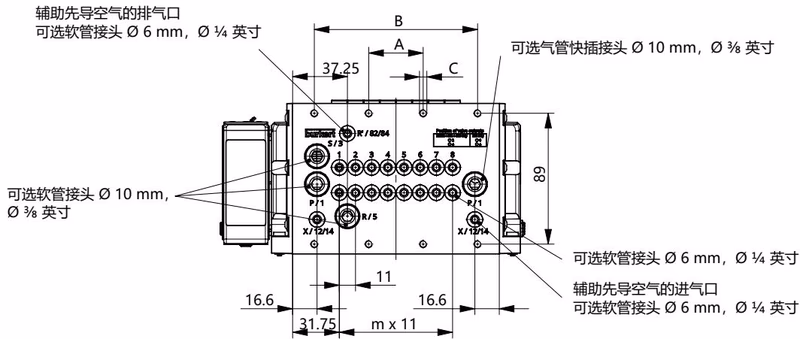

4 阀槽、8 阀槽和 12 阀槽版本

版本	A	B	C	m	n
4 阀槽	66	-	4 x M5	3	1
8 阀槽	35	111	8 x M5	7	2
12 阀槽	77	154	10 x M5	11	3

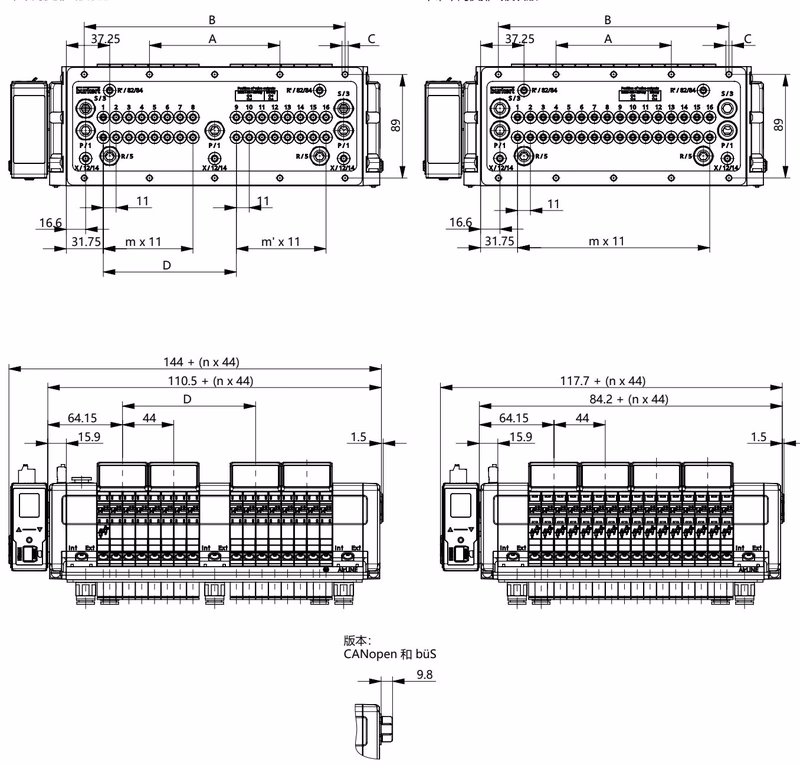

16 阀槽、20 阀槽和 24 阀槽版本

版本	A	B	C	D	m	m'	n
16 阀槽 + 底板款, 带中间供排气模块	112	224	10 x M5	114.3	7	7	4
20 阀槽 + 底板款, 带中间供排气模块	134	268	10 x M5	158.3	11	7	5
24 阀槽 + 底板款, 带中间供排气模块	156	312	10 x M5	158.3	11	11	6
16 阀槽 + 底板款, 无中间供排气模块	99	198	10 x M5	-	15	-	4
20 阀槽 + 底板款, 无中间供排气模块	121	242	10 x M5	-	19	-	5
24 阀槽 + 底板款, 无中间供排气模块	143	286	10 x M5	-	23	-	6

连接方式

通信和显示屏电源

根据接口分配连接 5 针弹簧端子排（可行的电缆横截面积：≤ 1.5 mm²）。

• 红色：24 V DC
• 白色：CAN_H (büS 接口)
• 绿色：屏蔽层
• 蓝色：CAN_L (büS 接口)
• 黑色：0 V DC

气动阀的电源

接口板拥有一个 2 针弹簧端子排，气动阀与主通讯模块电源应各自独立供电。

• 1 (红色)：AUX 24 V
• 2 (黑色)：0 V DC

工业以太网接口

适用于 PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic 或 PROFINET S2（接口 X1 和 X2 RJ45）：

• 引脚 1：TX+
• 引脚 2：TX-
• 引脚 3：RX+
• 引脚 6：RX-

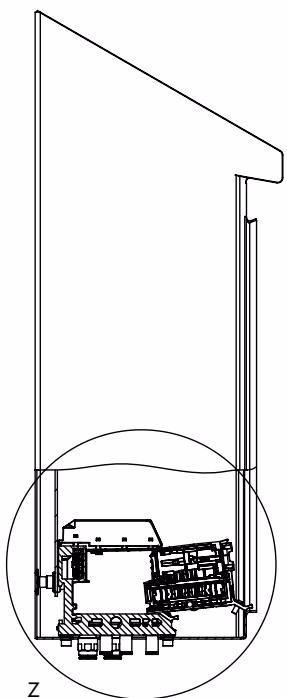

产品安装

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

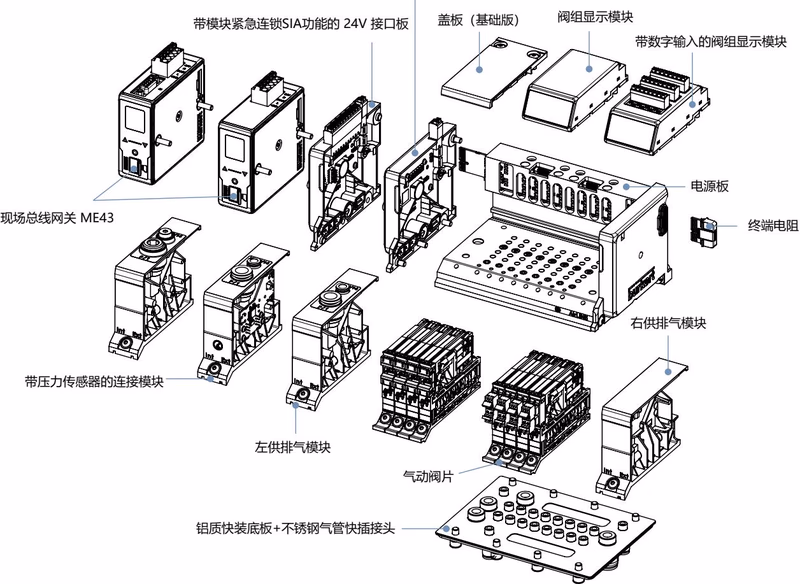

产品组成和结构

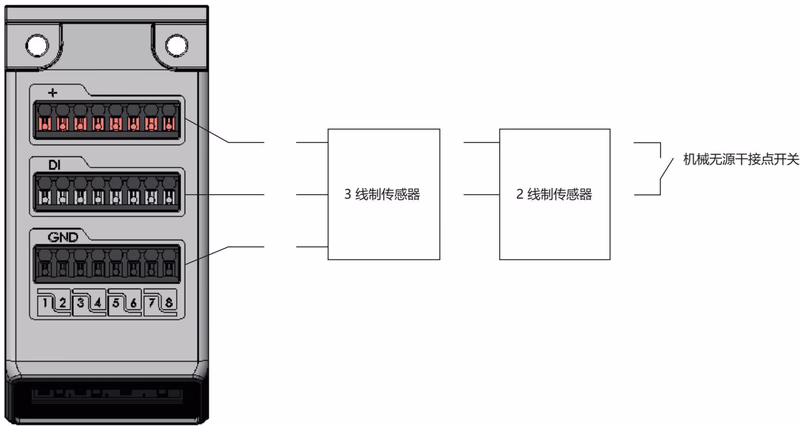

带 DI 接点的显示模块（可选）

通过电子模块进行数字输入供电（24 V）。每个数字输入的电流强度限制为最大 30 mA。可使用市售的 3 线制传感器和电压介于 10–30 V 之间的 2 线制传感器以及机械无源干接点开关。

用于安全关闭的 6534 型阀门，SIA 版本（可选）

用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

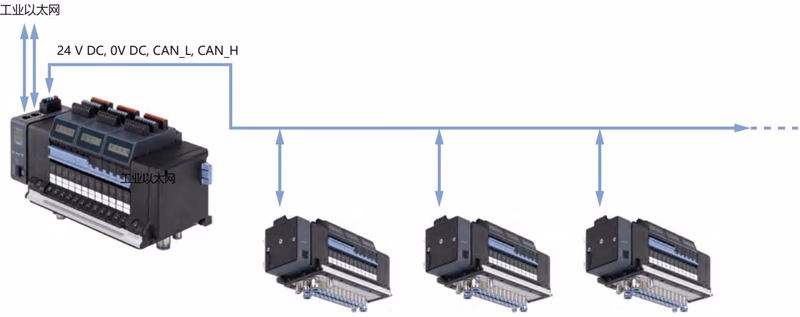

配置示例

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。

潜在爆炸区域中的安全提示

电压导致危险

在设备或系统上进行作业之前，先断电。防止重新接通。在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入，连接端子只能在断电状态下插入或拔出。

静电电荷可能导致爆炸危险

如果带静电的设备或人员突然放电，潜在爆炸区域会有爆炸的危险。只能用湿布或防静电布轻轻擦拭来清洁设备表面。

使用热插拔功能的特殊条件

禁止在当前爆炸性环境中使用热插拔功能。如果可以借助合适的测试设备来证明并确保在一定时间内不存在爆炸性环境，则在此期间允许借助热插拔移除/插入阀门。

备用阀门订货表

作用方式	公称直径	$Q_{Nn}$ 值 (空气)	压力范围	电压	订货号
C (WW C) 二位三通	4 mm	270 l/min	真空至 10 bar	24 V DC	20102334
C (WW C) 2 个二位三通	4 mm	270 l/min	真空至 10 bar	24 V DC	301374
D (WW D) 2 个二位三通	4 mm	310 l/min	真空至 10 bar	24 V DC	301375
H (WW H) 二位五通	4 mm	290 l/min	真空至 10 bar	24 V DC	301376
Z (WW Z) 二位五通脉冲	4 mm	290 l/min	真空至 10 bar	24 V DC	301377
L (WW L) 三位五通	4 mm	275 l/min	真空至 10 bar	24 V DC	301380
M (WW M) 三位五通	4 mm	300 l/min	真空至 10 bar	24 V DC	301379
N (WW N) 三位五通	4 mm	300 l/min	真空至 10 bar	24 V DC	301381
盲板阀	-	-	-	-	335779
