宝德（BURKERT）8745型（订货号 20129652）是一款适用于控制大量气体质量流量的质量流量控制器（MFC）。该特定型号配置用于空气，额定流量为 450 Nl/min，并采用 G 1/4" 内螺纹连接。它使用直动式电磁比例阀（2875型）作为执行器，保证了高反应灵敏度和精度。直接位于主气流中的热式在线传感器可实现极快的响应时间，同时将压力损失降至最低。

常规技术参数

属性	参数值
工作介质	空气（中性纯净气体）
额定流量	450 Nl/min
工作电压	24 V DC（±10% 电压公差，±2% 残余波纹度）
管道接口	G 1/4" 内螺纹
模拟量接口	4...20 mA（输入/输出）
最大压力	3 bar
密封件材质	FKM（氟橡胶）
基体材质	不锈钢 1.4404/316L
与介质接触的材料（传感器）	不锈钢 1.4404/316L, Al₂O₃, PPS GF40, 环氧树脂, 硅, 氮化硅
介质温度	-10 °C...+70 °C
环境温度	-10 °C...+50 °C
防护等级	IP20

带电磁比例阀的版本

此 MFC 版本使用 2875 系列直动式比例阀。这些电磁比例阀在断电位置关闭，代表数百微秒稳定时间或响应时间内最高的测量精度和重复性。

性能数据	规格
阀门位置	不通电时常闭位置
测量精度	±1.5% o. R., ±0.3% F.S.（在校准条件下，经过1分钟预热后测量）
重复性	±0.1% F. S.
测量量程	1:50
稳定时间 (t95)	< 500 ms
LED 显示	RGB-LED 符合 NAMUR NE107 标准

尺寸

额定小流量，带内螺纹

螺纹 (A)	螺纹深度 [mm]
G 1/4	12
NPT 1/4	11
G 3/8	12
NPT 3/8	11
G 1/2	15
NPT 1/2	14
G 3/4	16
NPT 3/4	15

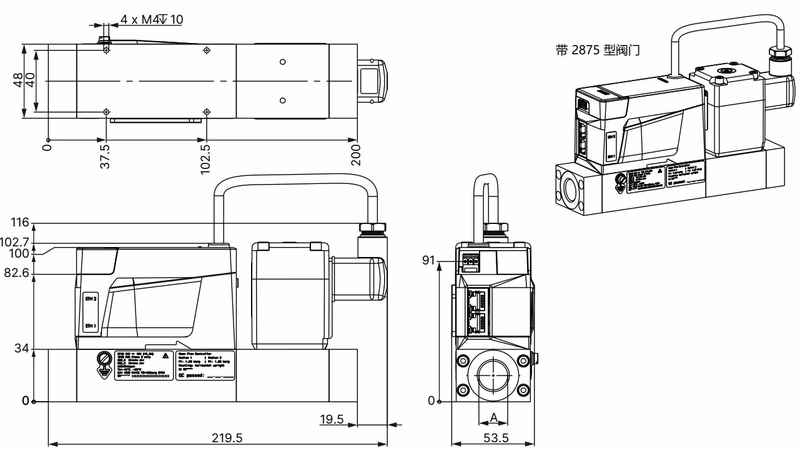

MFC 带 2875 型阀门

带基体 00 或 A1 的版本，适用于额定小流量。 注意：尺寸 mm

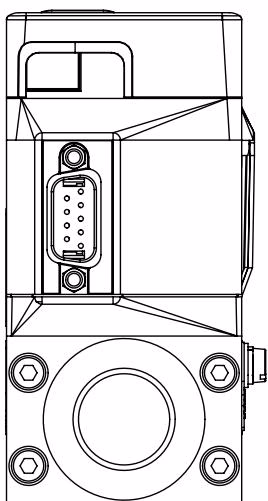

连接方式（模拟量）

引脚	分配
1	数字输入
2	GND 用于电源电压和数字输入
3	24 V
4	继电器常闭触点
5	继电器中间触点
6	设定值输入+
7	设定值输入 GND
8	实际值输出+
9	实际值输出 GND
外壳	屏蔽

测量原理

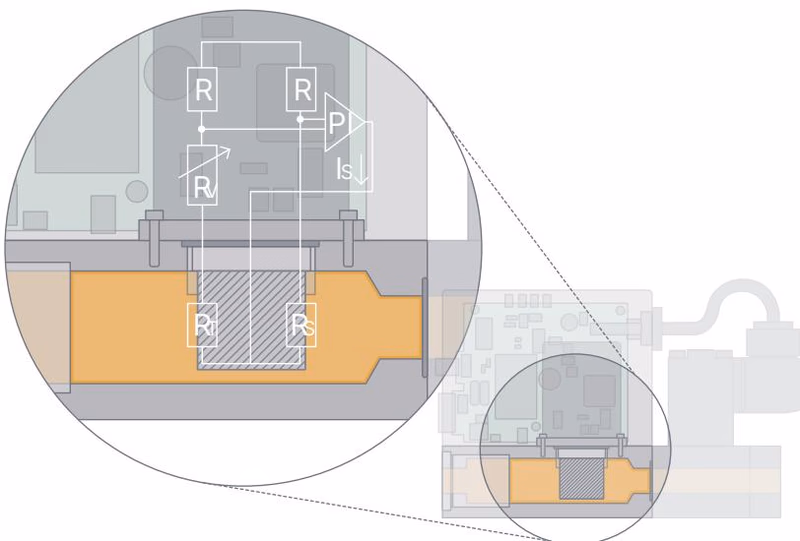

该传感器以恒温风速仪（CTA）模式工作，本质上是一种热膜风速计。其内部结构包含两个具有精确定义温度系数的电阻，直接置于介质流中，另有 3 个电阻位于流道外部。所有电阻连接构成惠斯通电桥结构：位于气流中的第一个电阻用于测量流体温度，而第二个低阻值电阻则被加热并始终维持相对于流体温度的固定过热温度。维持该过热状态所需的加热电流值，直接反映了被流动气体带走的热量值，从而形成核心测量参数。

通过流量控制器（MFC）内部优化的流场整型装置，以及采用高标准流量标定系统的精确校准，确保能够从原始信号中高精度推导出单位时间内流过的气体质量。

安全提示

静电敏感组件和组件： 设备包含易受静电放电 (ESD) 影响的电子组件。请满足 EN 61340-5-1 规定的要求，以尽量减少或避免因突然的静电放电造成损坏的可能性。

承压介质： 承压介质可能会严重伤害人员。在超压或压力波动的情况下，设备或管路可能会破裂。在对设备或系统进行作业之前，请关闭压力。排气或排空管路。
