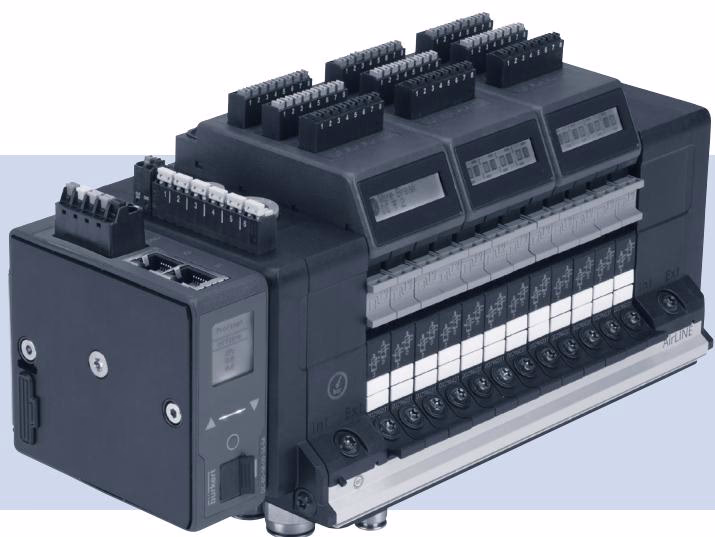

宝德（BURKERT）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化，重要的气动功能确保过程安全性提高。
主要特点包括：
- 可安全关闭阀门
- 通过 PROFINET S2（系统冗余）提高工厂可用性
- 通过气动功能实现过程安全性
- 优化开关柜底板安装
- 防爆版本：符合 ATEX / IECEx 2 区、CCC、cURus HazLoc CL I, II, III Div 2
常规技术参数
| 产品特征 | 规格 |
|---|---|
| 外壳材质 | PA (聚酰胺) |
| 密封件材质 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 压力范围 | 真空至 10 bar |
| 外部供气 | 3 至 10 bar |
| 流量 QNn 值 (空气) | 310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量) |
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 环境温度 | -10 °C 至 +55 °C |

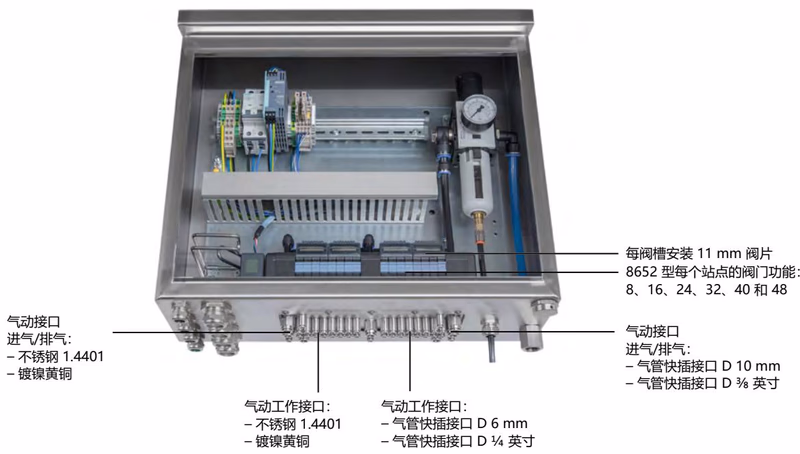

铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
回路功能
8652 型支持多种回路功能，包括：
- 作用方式 C (WWC)：二位三通电磁阀，伺服辅助，不通电时常闭位置。
- 作用方式 D (WWD)：2 个二位三通电磁阀，伺服辅助，不通电时常开位置。
- 作用方式 H (WWH)：二位五通电磁阀，伺服辅助。
- 作用方式 L (WWL)：三位五通电磁阀，中封式。
- 作用方式 M (WWM)：三位五通电磁阀，中压式。
- 作用方式 N (WWN)：三位五通电磁阀，中泄式。
- 作用方式 Z (WWZ)：二位五通电磁阀，带 2 个线圈的脉冲版本。
认证和符合性
- 防爆：ATEX (II 3G Ex ec IIC Gc, II 3D Ex tc IIIC Dc)，IECEx (Ex ec IIC Gc, Ex tc IIIC Dc)。
- 北美：美国和加拿大的 UL 列名认证 (UL 61010-1)，危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
- 其他：中国强制认证 (CCC)。

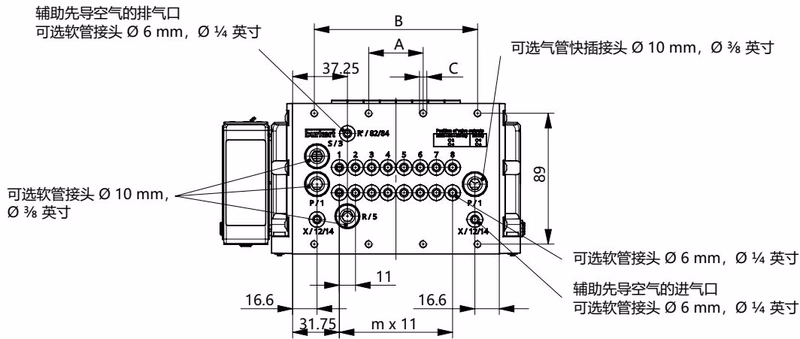

外形尺寸
连接方式
阀岛支持多种通信接口，包括 PROFIBUS DP、工业以太网（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）、PROFINET S2、CANopen 和 büS。
WARNING
CANopen 需要 2 个终端电阻：分别在网络的起点和末端。正确的总线终端指标是无电压状态下 CAN_H 和 CAN_L 之间的电阻，其应约为 60 Ω。

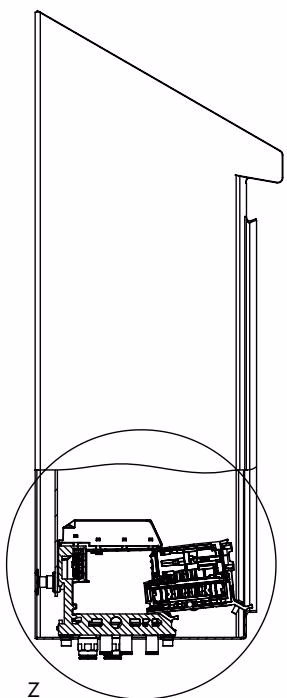

产品安装
为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
用于安全关闭的 SIA 版本
用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。
