宝德（BURKERT）8745 型质量流量控制器 (MFC) 和质量流量计 (MFM) 适用于控制大量气体的质量流量。可以根据需要将 8745 型配置为 MFM 或 MFC。可选地，设备可以存储最多四条校准曲线。直接位于主气流中的热式在线传感器可以实现反应时间极快，同时压力损失最小。Bürkert 直动式比例阀作为执行器可保证高反应灵敏度。作为 MFC，8745 型有两种版本可供选择：配备电磁比例阀或配备电动比例阀。除了模拟和工业以太网版本外，还提供 Modbus RTU 版本。

常规技术参数

特征	规格
密封件材料	FKM 或 EPDM（取决于气体）
外壳材料	PC（聚碳酸酯）
基体材料	铝或不锈钢 1.4404/316L
与介质接触的材料（传感器）	不锈钢 1.4404/316L, Al₂O₃, PPS GF40, 环氧树脂, 硅, 氮化硅
工作电压	24 V DC（±10% 电压公差，±2% 残余波纹度）
工作介质	中性纯净气体（其他可按需提供）
介质温度	-10 °C 至 +70 °C（对于氧气，-10 °C 至 +60 °C）
模拟量接口	4...20 mA, 0...20 mA, 0...10 V 或 0...5 V
数字通信接口	Modbus RS-485/RTU, 工业以太网 (EtherCAT®, EtherNet/IP, Modbus TCP, PROFINET)
管道接口	G 或 NPT 1/4, 3/8, 1/2, 3/4, 1, 底板连接, 卫生卡盘
防护等级	IP20

关于电动阀的注意事项

在使用电动电磁阀时，最低介质温度为 0 °C。设备还包含 PEEK 材质阀座密封件（3280 型 DN 4）或 Al₂O₃ 材质阀座密封件（3285 型）。

执行器版本

带电磁比例阀的版本

MFC 版本中使用 287x 系列直动式比例阀。这些电磁比例阀在断电位置关闭，代表数百微秒稳定时间或响应时间内最高的测量精度和重复性。

• 额定流量范围 (QN)： MFC: 20...1500 lN/min (N₂)；MFM: ≤ 2500 lN/min (N₂)
• 工作压力： 最大 25 bar（取决于介质和阀门公称直径）
• 测量精度： ±1.5% 测量值 ±0.3% 满量程
• 稳定时间 (t95)： < 500 ms
• 功耗： 最高 4 W（作为 MFM）；最高 12.5...31.5 W（作为 MFC）

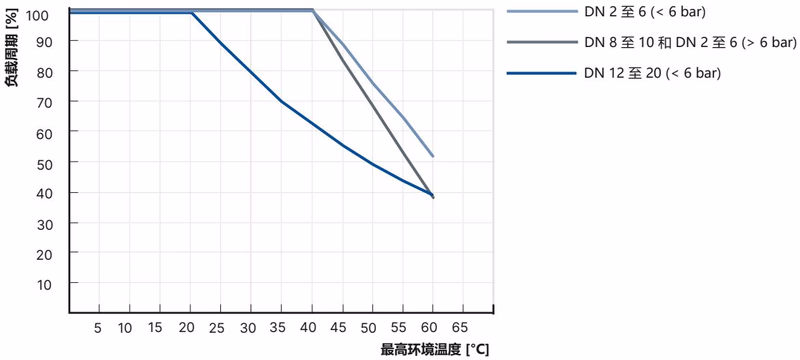

带电动比例阀的版本

带电动比例阀的 8745 型尤其适合最高 22 bar 的高输入压力或大流量率（在低压力损失情况下）应用。由于保持功率极低，这些阀门可以大幅降低设备的能耗。

• 额定流量范围 (QN)： 20...2500 lN/min (N₂)
• 工作压力： MFM: 最大 22 bar；MFC: 取决于介质和阀门公称直径
• 测量精度： ± 2% 测量值 ± 0.5% 满量程
• 稳定时间 (t95)： < 5 s
• 功耗： 最高 4 W（作为 MFM）；最大 12 W（作为 MFC）

认证和符合性

• 北美： 可选美国和加拿大的 UL 列名认证 (UL 61010-1, CAN/CSA-C22.2 No. 61010-1)。
• FDA： 根据制造商声明，所有与介质接触的材料均符合 FDA 公布的《联邦法规汇编》（适用于版本代码 PL02、PL03）。
• USP： 根据制造商声明，所有与介质接触的材料都具有生物相容性（适用于版本代码 PL04）。
• EC 1935/2004： 所有与介质接触的材料都符合 EC 法规 1935/2004/EC（适用于版本代码 PL01、PL02）。
• 氧气： 可选适用于氧气（适用于变量代码 NL02）。

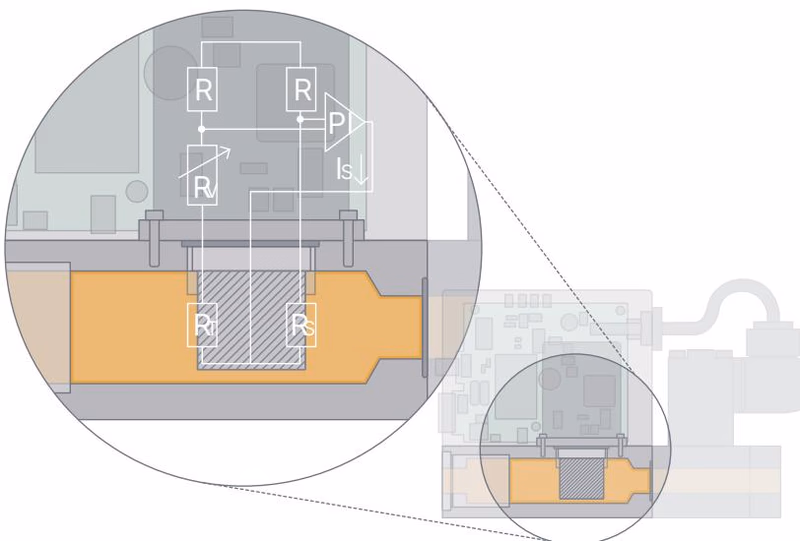

测量原理

该传感器以恒温风速仪（CTA）模式工作，本质上是一种热膜风速计。其内部结构包含两个具有精确定义温度系数的电阻，直接置于介质流中，另有 3 个电阻位于流道外部。所有电阻连接构成惠斯通电桥结构：位于气流中的第一个电阻用于测量流体温度，而第二个低阻值电阻则被加热并始终维持相对于流体温度的固定过热温度。维持该过热状态所需的加热电流值，直接反映了被流动气体带走的热量值，从而形成核心测量参数。

性能说明

典型气体的额定流量

所有数值均以 1013.25 mbar 绝对压力和 273.15 K (0 °C) 为参考。

气体	最小 QN [l/min]	最大 QN [l/min]
乙炔	20	320（从 65 l/min 起，空气校准）
氨气	8	1000
氩气	20	1600
二氧化碳	20	800
空气	20	2500
甲烷	20	1200
丙烷	20	200
氧气	20	2500
氮气	20	2500

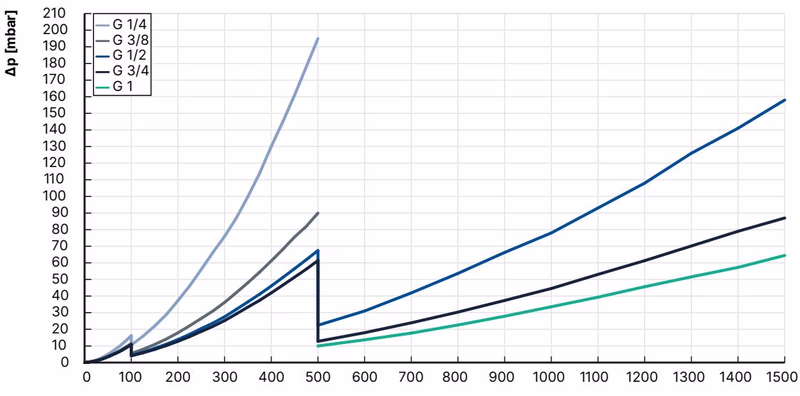

MFM 的压力损失图

该图例举了空气通过时的压力损失特性。为了确定其他气体的压力损失，必须首先换算为相应的空气流量。

螺纹版本的连接

额定小流量，带内螺纹：

螺纹 (A)	螺纹深度 [mm]
G 1/4	12
NPT 1/4	11
G 3/8	12
NPT 3/8	11
G 1/2	15
NPT 1/2	14
G 3/4	16
NPT 3/4	15

额定大流量，带内螺纹：

螺纹 (A)	螺纹深度 [mm]
G 1/2	15
NPT 1/2	14
G 3/4	16
NPT 3/4	15
G 1	18
NPT 1	16.8

产品附件

• Bürkert Communicator 软件： 设备平台 EDIP 的核心软件工具，简化了配有基于 CANopen 数字接口的所有设备的配置、参数设置和诊断。
• 配置管理： 如果需要更换设备，可以将存储卡从损坏的设备中取出并插入新设备，自动传输所有数据。
• 网页服务器： 基于工业以太网的设备（除 EtherCAT® 外）自软件版本 A.13.00.00 起具有集成式网页服务器，可通过浏览器访问。

安全警告

• 静电敏感组件： 设备包含易受静电放电 (ESD) 影响的电子组件。请满足 EN 61340-5-1 的要求。
• 触电危险： 触摸带电部件可能导致严重触电。在设备上工作前，请切断电源。
• 承压介质： 在超压或压力波动的情况下，设备或管路可能破裂。维护前请切断压力并排空管路。
