宝德（Bürkert）355107（5282 型）是一款伺服辅助式二位二通膜片电磁阀，专为控制、关闭和计量中性介质而设计。该特定型号配备坚固的不锈钢阀体、FKM（氟橡胶）密封件以及 G 1 1/4 内螺纹接口。其工作电压为 230 V (50/60 Hz)，需要最小压差才能正常工作，支持的压力范围为 0.2 至 10 bar。该阀门配有便于调试和测试的手动操作组件，并获得了适用于危险区域的 ATEX 和 IECEx 防爆认证。

只要转动管件上的二位三通先导阀，就可以轻松将作用方式从 NC（常闭）改为 NO（常开）。电磁线圈采用耐化学腐蚀的环氧树脂压制而成，确保在苛刻的工业环境中具有出色的耐用性。

主要特点

• 伺服辅助式膜片阀： 最大公称直径可达 DN 65（355107 型号为 DN 32）。
• 介质隔离： 隔离膜片，适用于腐蚀性介质和污染性介质。
• 可调开关时间： 关闭和打开时间可通过侧面的节流螺钉分别设置。
• 防爆保护： 防爆保护版本（类别 2），获 ATEX/IECEx 认证。
• 手动操作： 手动操作组件使用方便，便于系统调试。

回路功能

该阀门默认配置为回路功能 A (CF A)。

作用方式 A (WW A)： 二位二通电磁阀，伺服辅助式，带手动开关，不通电时常闭位置。

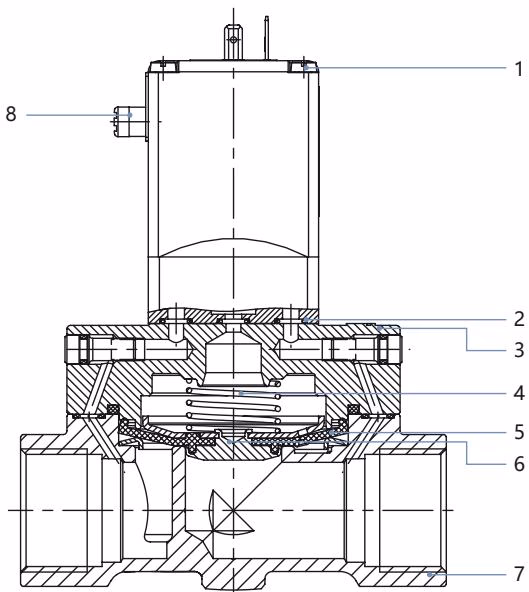

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	O型圈	FKM (355107 型号)
3	盖子	不锈钢 1.4581/316CB (适用于 DN 20~DN 50)
4	弹簧	不锈钢 1.4310/302
5	膜片	FKM (355107 型号)
6	膜片支架	不锈钢 1.4401/316
7	阀体	不锈钢 1.4581/316CB (适用于 DN 20~DN 50)
8	手动开关	PA

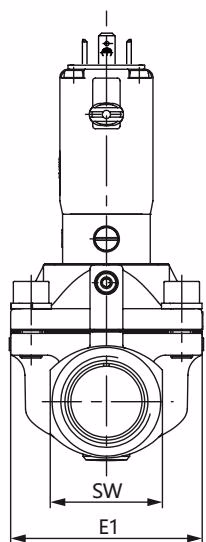

尺寸

注意：尺寸 mm。对于 G 螺纹，D1 和 F1 尺寸适用。 对于 355107 型号（DN 32, G 1 1/4），请参考标准尺寸表中的相应行。

安装与操作

WARNING

系统中的高压可能导致受伤。 在断开管路或阀门之前，请关闭压力并给管路排气。

WARNING

有触电受伤的危险。 在干预设备或系统之前，请断电并在重新开机之前确保安全。

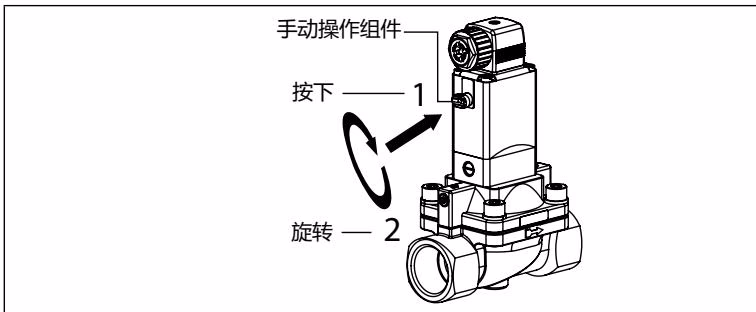

手动操作组件

TIP

当手动操作组件被锁定时，阀门不能再以电动方式被控制。

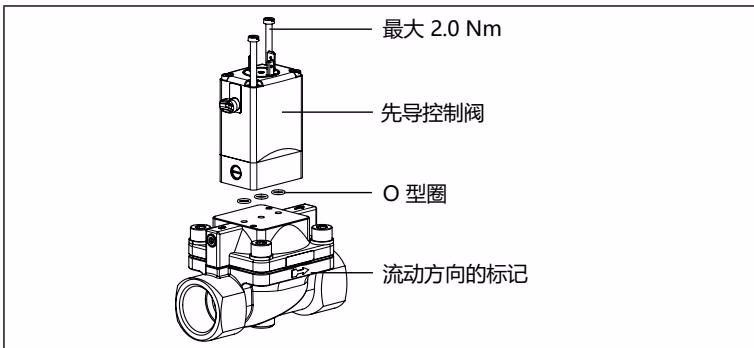

改变阀门功能

交货状态与订购代码相符。通过将先导阀旋转 180°，即可改变阀门的作用方式。只有不超过 10bar 的版本才可以改变作用方式。

• NC 功能： 先导控制阀安装完毕后，手动操作组件应指向与流动方向箭头相反的方向。
• NO 功能： 先导控制阀安装完毕后，手动操作组件应指向与流动方向标记相同的方向。

设置切换时间

如果需要的话，可以在侧面的节流螺钉处改变阀门的关闭和打开时间。

WARNING

液体介质在关闭时间较短的情况下会发生关闭冲击。 关闭时间越短，液体介质的关闭冲击就越大。这些都会导致隔膜使用寿命缩短，并会损坏系统中的其他设备和部件。如果节流螺钉拧得过松，则会发生介质泄漏。
