宝德 BURKERT（BURKERT）355954（3361 型）是一款专为苛刻工况下的高精度动态调节而设计的电动二通直座控制阀。该特定型号配备 DN 25 法兰接口（DIN EN 1092-1）、PTFE 阀座密封件和 AG2（1300 N）执行机构。它集成了定位器和 SAFEPOS 储能装置，确保阀门在断电时能够运行至安全位置。

阀体采用经过流量优化的不锈钢制成，具有易于清洁的卫生设计表面。凭借 IP65/IP67 和 NEMA 4X 的防护等级，它具有极高的抗恶劣天气、抗冲击和抗振动特性，非常适合恶劣的工业环境。

常规技术参数

属性	值
设计类型	截止型控制阀
公称直径	DN 25
断电状态下的安全位置	带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置
流向	与关闭方向相反 (阀座下)
控制器版本	定位器
工作压力	0...25 bar(g)
公称压力	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Kvs 值	12 m³/h
流量曲线	等百分比 50:1
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
介质温度	-10 °C 至 +130 °C
环境温度	-25 °C 至 +65 °C
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

认证和符合性

该型号的接液材料符合 FDA 和 EC 1935/2004 标准，适用于食品和饮料应用。

材料

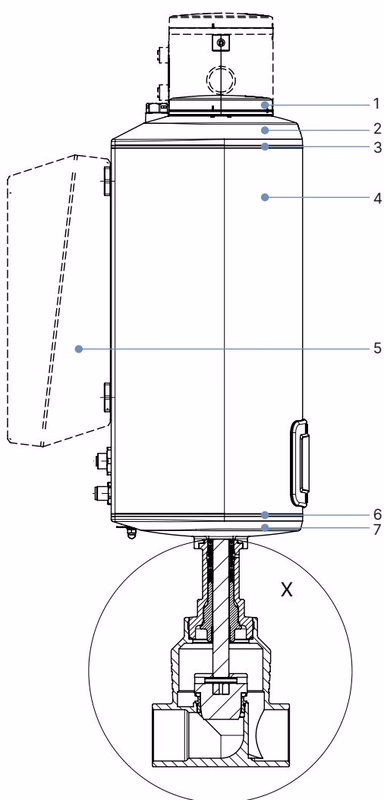

执行机构材料 (AG2)

编号	组件	材料
1	显示屏外壳/盲盖	PPS (标准)
2	执行机构盖	PPS
3	密封件	EPDM
4	执行机构外壳	铝合金, 有粉末涂层
6	密封件	EPDM
7	执行机构底部	PPS

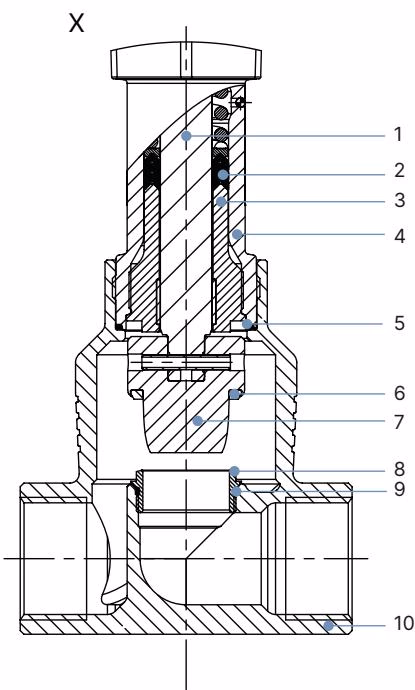

阀体材料

编号	组件	材料
1	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
2	阀杆密封件	PTFE V形圈(实心)带弹簧补偿
3	导杆	不锈钢 1.4404 (316L)
4	填料函管	不锈钢 1.4401 (316)
5	阀体密封件	石墨或 PTFE
6	阀座密封件	PTFE 密封垫圈
7	调节锥	不锈钢 1.4571
8	阀座	不锈钢 1.4571
9	阀座的 O型圈	EPDM 或 PTFE
10	阀体	不锈钢 CF3M

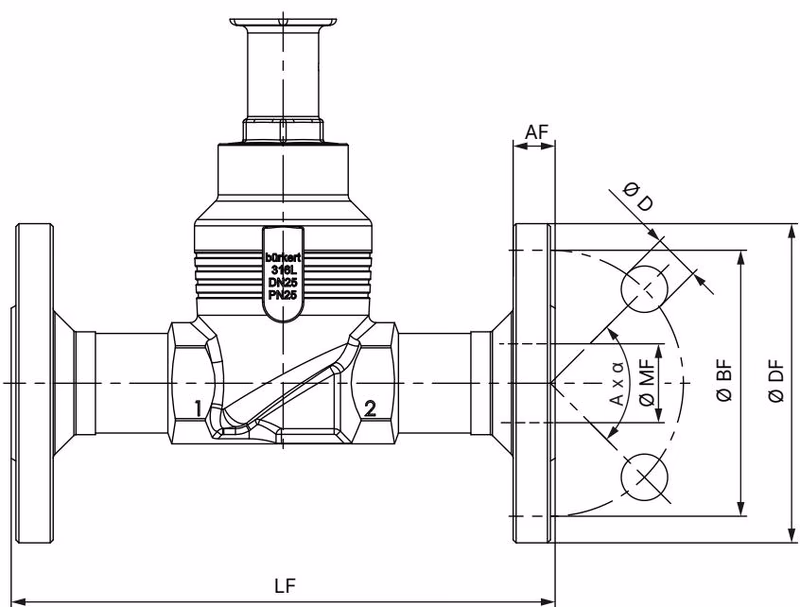

尺寸

带法兰连接的阀体 (DN 25)

尺寸mm，除非另行说明

DN	∅ DF	LF	∅ BF	AF	∅ D	A x α	∅ MF
25	115	160	85	18	14	4 × 90°	29.7

性能说明

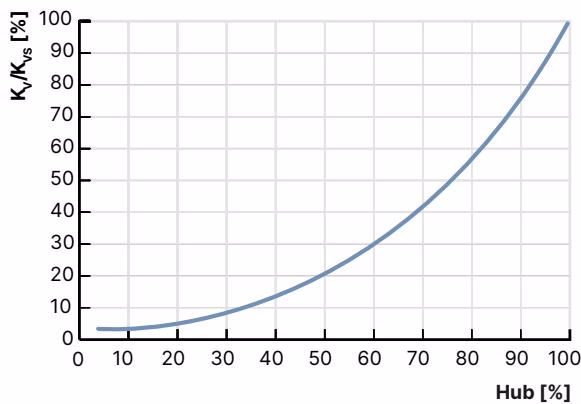

流量特性

在阀座下流向时的流体参数 (DN 25, 阀座标称尺寸 25, AG2 1300N):

• 理论调节比: 50:1
• Kvs 值: 12 m³/h
• 以下开度时的 Kv 值 (%):
  • 5%: 0.35
  • 10%: 0.38
  • 20%: 0.65
  • 30%: 1.0
  • 40%: 1.5
  • 50%: 2.2
  • 60%: 3.4
  • 70%: 5.1
  • 80%: 7.0
  • 90%: 9.4
  • 100%: 12

阀座密封件使用极限

通过使用塑料 (PTFE) 作为密封材料可以使调节阀密闭 (泄漏等级 VI)。建议在 ≤ +130 °C 的温度下使用。在由于严苛的工艺条件（如气蚀或磨蚀性介质）而导致侵蚀增加的情况下，不建议使用。

产品特征和结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号被控制的。电动线性执行机构以具有最佳效率的方式设计，即使在指定的最大介质压力下，其也能使阀门在断电停止状态下保持紧闭和就位。

集成式定位器

执行机构的位置（开度）是根据目标位置值来调节的。位移传感器检测电动线性执行机构的实际位置 (POS)。然后定位器将该实际位置值与被指定为标准信号的目标位置值 (CMD) 进行比较。如果存在调节偏差，则通过操纵变量控制电动执行机构，并相应地更改实际位置值。

储能装置的安全位置

在断电的情况下，借助 SAFEPOS energy-pack 储能装置，可以到达安全位置。所需的位置通过菜单设置。除了终点位置（开/关）之外，还可以在此处确定任何中间位置。储能装置的使用寿命最长为 10 年，具体取决于使用条件。储能装置被设计成插入式模块，以便于更换。
