宝德（BURKERT）356582（6213 型）是一种伺服辅助式二位二通隔膜阀，设计用于控制和切断中性介质。阀门通过膜片的弹簧连接打开，可在无压差情况下开启。该特定型号配备黄铜阀体、FKM 密封件、NPT 3/8 管路接口，并在 24V DC 电压下运行。它是一款带有 3 米引出电缆的 ATEX/IECEx 防爆版本。

产品特征

• 伺服辅助式隔膜阀，公称直径 DN 10
• 弹性耦合隔膜，可在无压差情况下打开
• 采用阻尼设计，噪音低
• 高流量，设计紧凑
• 符合 ATEX 和 IECEx 标准的防爆认证

技术参数

属性	参数值
通径	10.00 mm (3/8 英寸)
管路接口	NPT 3/8
阀体材料	黄铜
密封材料	FKM (氟橡胶)
压力范围	0.50 - 10.00 bar
介质温度	0 °C 至 +90 °C
工作电压	24 V DC
Kv 值 (水)	1.9 m³/h
电气连接	引出电缆, 3000 mm
防护等级	IP65

防爆认证

该版本已获准用于危险场所：

• ATEX / IECEx: II 2 G mb IIC T4 Gb; II 2 D mb IIIC T130 °C Db

ATEX/IECEx 安全说明

最大介质温度不得超过允许的温度等级（T4：+135 °C）扣除 5 K。

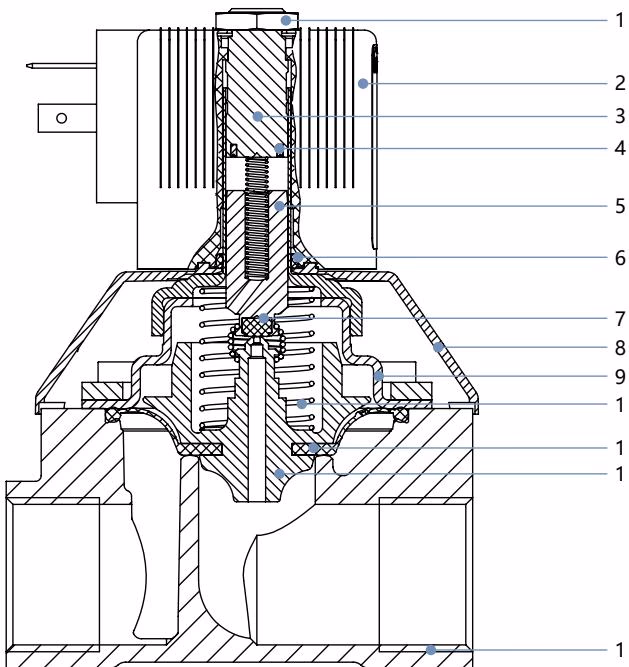

材料说明

编号	元件	材料
1	螺母	钢 (厚膜钝化)，不锈钢 1.4305，PTFE 涂覆
2	线圈	聚酰胺或环氧树脂
3	止动器	不锈钢 1.4113
5	衔铁	不锈钢 1.4113
6	O 型圈	FKM
7	阀芯密封件	FKM
8	保护罩	PA6
10	弹簧	不锈钢 1.4310
11	膜片	FKM
13	阀体	黄铜

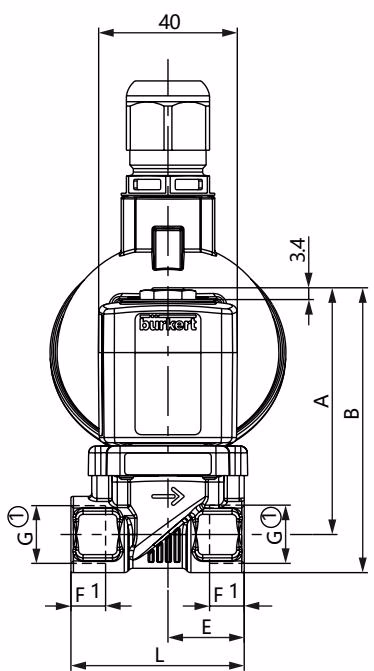

尺寸 (ATEX/IECEx 版本)

注意：尺寸单位为 mm。对于 NPT 螺纹，尺寸 F2 和 G2 适用。

DN	A	B	C	D	E	F2	G2	L	SW
10	71.2	82.2	36	45.6	22	10.3	NPT 3/8	50	22

安装与安全

系统中的高压导致受伤风险

在松开管路或阀门之前，关闭压力并给管路排气。

触电导致受伤风险

将手伸进设备或系统之前，请关闭电源并防止其重新启动。遵守适用的电气设备事故预防和安全法规。

安装处理：

• 清洁管路中的任何污染。
• 在阀门入口上游安装集污器 (≤ 500 µm)。
• 注意流向：阀体上的箭头指示流向。
• 使用开口扳手将设备固定在阀体上，然后拧入管路。请勿将线圈用作杠杆臂。
