宝德（Burkert）3361 型电动二通直座控制阀 (SKU 367302) 是适应高要求的控制任务和使用条件的理想解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。

经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的 SAFEPOS 储能装置运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计，确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。现场总线适用的 3361 型可为运营商提供诸多有用的功能，以监控流程、诊断阀门和进行预防性维护。

常规技术参数

特征	规格
设计类型	截止型控制阀
公称直径	DN 10 至 100, NPS 3/8 至 4
断电状态下的安全位置	带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻
流向	与关闭方向相反 (阀座下)
工作压力	0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
流量曲线	等百分比、线性 (可按需提供)
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)
理论调节比	达到 50:1
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

认证和符合性

• 防爆： 可选 ATEX / IECEx (2/22 区, Ex ec IIC T4 Gc, Ex tc IIIC T135 °C Dc)。
• 北美： 可选执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
• 饮用水： 可选适用于饮用水领域 (UBA，最高 +85 °C)。
• 食品和饮料： FDA《联邦法规汇编》、USP、EC 法规 1935/2004、中国食品 GB 标准。
• 其他： 可选适用于氧气、氢气以及 TA-Luft。

材料

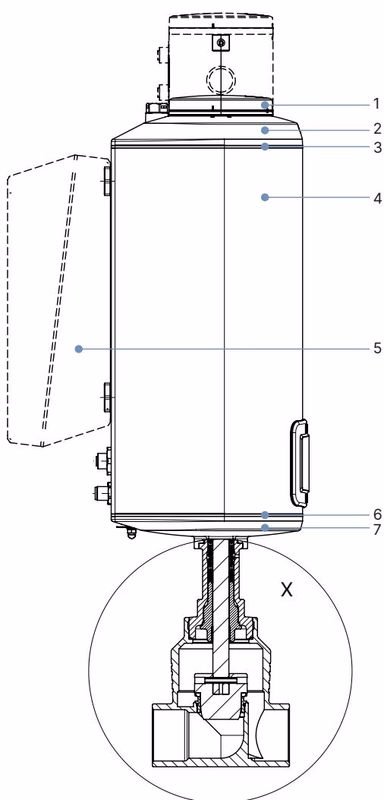

执行机构材料说明 (AG2)

编号	组件	材料
1	显示屏外壳/盲盖	PPS (标准), 不锈钢 1.4301 (对于 ATEX/IECEx)
2	执行机构盖	PPS
3	密封件	EPDM
4	执行机构外壳	铝合金, 有粉末涂层
6	密封件	EPDM
7	执行机构底部	PPS

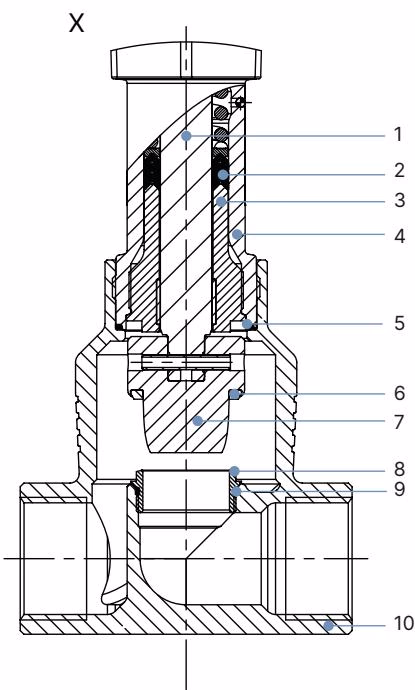

阀体材料说明

编号	组件	材料
1	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
2	阀杆密封件	PTFE V形圈(实心)带弹簧补偿
3	导杆	不锈钢 1.4404 (316L)
4	填料函管	不锈钢 1.4401 (316)
5	阀体密封件	石墨或 PTFE
6	阀座密封件	不锈钢 1.4571、PTFE 或 PEEK 密封垫圈
7	调节锥	不锈钢 1.4571 (可选硬化)
8	阀座	不锈钢 1.4571 (可选硬化)
9	阀座的 O型圈	EPDM 或 PTFE
10	阀体	不锈钢 CF3M

尺寸

执行机构 (AG2)

注意

不带紧密关闭功能的尺寸：在关闭位置，执行机构额外升高约 2 mm。

性能说明

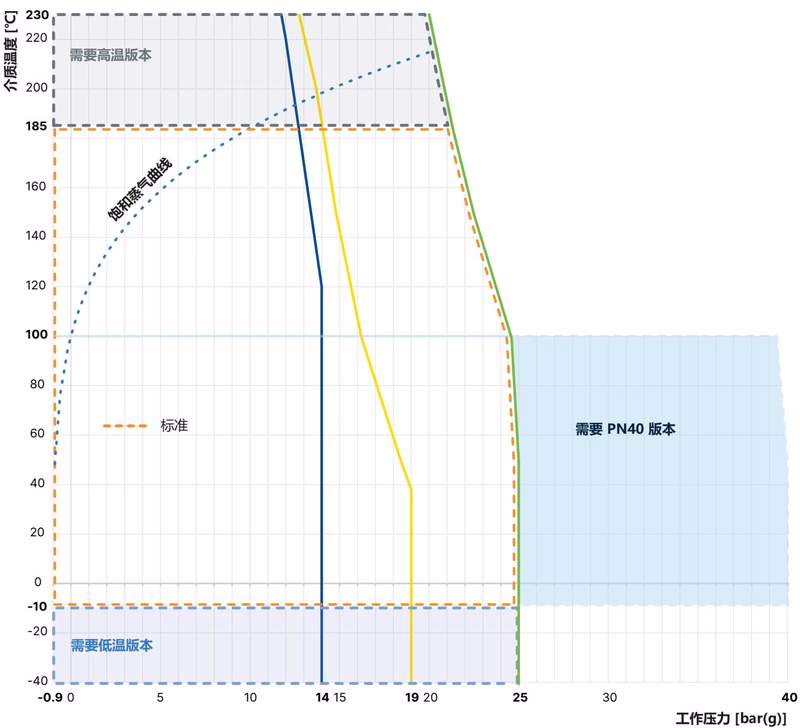

介质温度和工作压力的使用极限

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

可选版本使用限制

• 高温版本： 适合针对蒸汽、中性气体和其他高达 +230 °C 的载热介质的应用。
• 真空版本： 无溢流孔，该版本适用于低至 -0.9 bar(g) 的压力。
• 低温版本： 适用于最低至 -40 °C 的介质温度。
• 氧气版本： 与介质接触的非金属材料已经过氧气适用性测试，适用于高达 25 bar(g) 的工作压力以及高达 +60 °C 的介质温度。
• 氢气版本： 与介质接触的材料已经过氢气适用性测试，适用于高达 40 bar(g) 的工作压力以及高达 +100 °C 的介质温度。

产品特征和结构

产品特征

• 360° LED 发光环显示： 一个清晰可见的 360° LED 发光环被安装在盲盖或显示模块上，用于显示设备状态、阀门最终位置和运行状态。
• 机械位置显示器： 即使在断电的情况下，机械位置显示器也会显示当前的阀门位置。
• 机械式手动开关： 确保即使在断电时也可以移动执行机构。
• 储能装置的安全位置 (可选)： 在断电的情况下，借助可选的 SAFEPOS 储能装置，可以到达安全位置。所需的位置通过菜单设置。

3361 AG3 型 电动阀的结构
