宝德（BURKERT）6281 型阀门是一种伺服控制的隔膜阀。阀门工作始终需要最小压差。根据应用情况，有不同的隔膜材料和作用方式可供选择。标准黄铜阀体满足欧洲饮用水要求。针对其他市场提供抗脱锌黄铜。外壳新增不锈钢版本。为了减少操作过程中的电力消耗，可以使用采用双线圈技术的、集成有“Kick and Drop”电子元件的线圈。手动操作件包含在阀门供货范围内，实现简化保养和调试。

• 伺服控制隔膜阀，公称直径达 DN50
• 抗振动式中央螺旋线圈系统
• 轻柔关闭且噪音小
• 节能双线圈技术，Kick and Drop 设计
• 防爆版本

一般技术参数

产品特征
尺寸	参见尺寸部分
材料
密封件	NBR、EPDM、FKM
阀体	黄铜符合 DIN EN 50930-6 标准，不锈钢
阀门内部	不锈钢、黄铜、塑料 (PPS)
公称直径	DN 10...DN 50
性能数据
负载周期	连续运行 100% ED
切换时间	打开：0.1...1.5 秒，关闭：0.2...4 秒
电气参数
工作电压	24 V DC、24 V UC、24 V 50/60 Hz、230 V UC、230 V 50/60 Hz
电压允差	±10 %
介质参数
工作介质	不腐蚀阀体材料和密封材料的介质
介质温度	对于 NBR：-10 °C...+80 °C 对于 EPDM：-30 °C...+90 °C 对于 FKM：0 °C...+90 °C

回路功能

• 作用方式 A (WWA)：二位二通电磁阀，伺服辅助，不通电时常闭位置。
• 作用方式 B (WWB)：二位二通电磁阀，伺服辅助，不通电时常开位置。

具有回路功能 B (NO) 的阀门的特别说明

断电时阀门处于打开状态。介质也会通过线圈上的排出口流出。因此，这种型号的阀门仅适用于压缩机泄压。

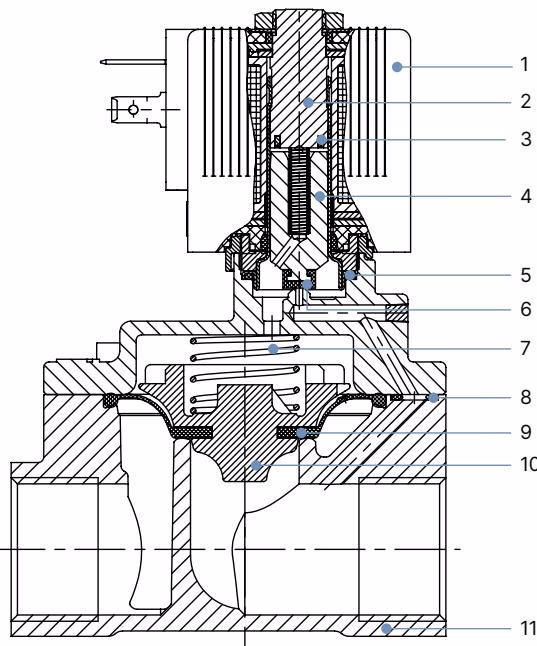

材料说明

编号	元件	材料
1	线圈	聚酰胺或环氧树脂
2	止动器	不锈钢 1.4113
3	屏蔽环	铜 (黄铜版本)，银 (不锈钢版本)
4	衔铁	不锈钢 1.4113
5	O型圈	NBR、FKM、EPDM
6	磁芯密封件	NBR、FKM、EPDM
7	弹簧	不锈钢 1.4310
8	O型圈	NBR、FKM、EPDM
9	膜片	NBR、FKM、EPDM
10	膜片支架	PPSGF40，DN 50：黄铜和不锈钢
11	阀体	黄铜，符合 DIN 50930-6 标准或不锈钢 1.4408 (CF8M)

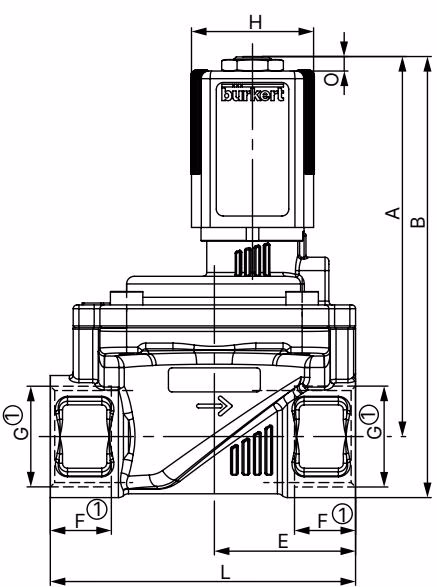

尺寸

标准螺纹版本

注意

尺寸 mm。对于 G 螺纹，尺寸 F1 和 G1 适用。对于 NPT 螺纹，尺寸 F2 和 G2 适用。对于 Rc 螺纹，尺寸 F3 和 G3 适用。

安装与安全

高压危险

在松开管路和阀门之前，关闭压力并排空管路。

触电导致受伤风险

将手伸进设备或系统之前，请关闭电源并防止其重新启动。遵守适用的电气设备事故预防和安全法规。

安装前：

• 清洁管路中的任何污染。
• 在阀门入口上游安装集污器 (≤ 500 µm)。
• 安装位置：任意，最好是执行机构在顶部。

安装：

• 请勿将线圈用作杠杆臂。
• 使用开口扳手将设备固定在阀体上，然后拧入管路。
• 注意流向：阀体上的箭头指示流向。
