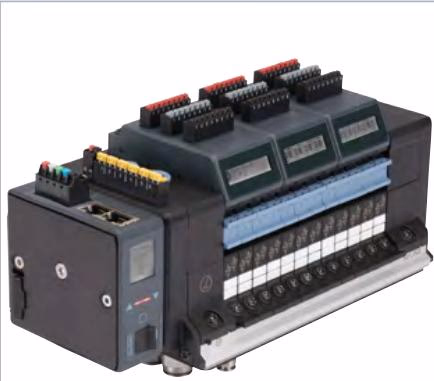

宝德 (Burkert) 389620 8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息。因此，可以快速总览设备状态。
硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。
常规技术参数
| 产品特征 | |
|---|---|
| 外壳材质 | PA (聚酰胺) |
| 密封件材质 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 可选手动，带键控手动、锁扣 |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 中间供排气模块 | 在 16/20/24 阀槽时已选此模块 |
| 压力范围 | 真空至 10 bar |
| 外部供气 (辅助先导空气) | 3 至 10 bar |
| 流量 QNn 值 (空气) | 310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量) |
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 每个阀门的额定电流 | 29 mA (功率下降后 10 mA) |
| 是否配位置反馈 DI 接点 | 最大可配 48 DI |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 环境温度 | -10 °C 至 +55 °C |

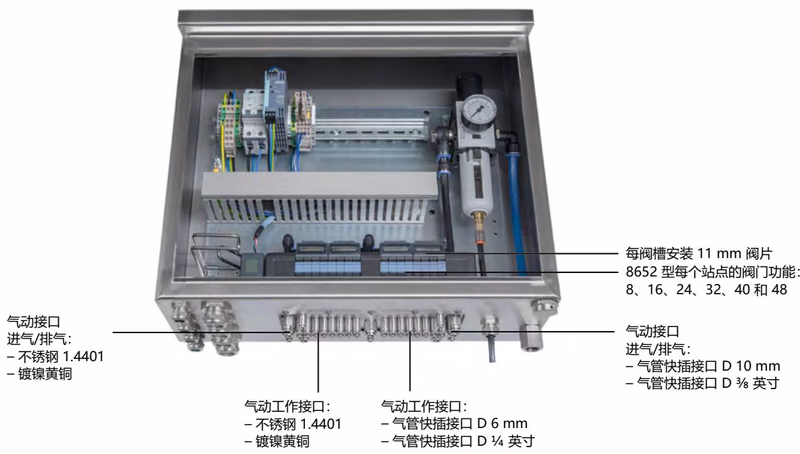

铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
回路功能
| 符号 | 说明 |
|---|---|
 | 作用方式 C (WWC) 二位三通电磁阀伺服辅助，带手动开关，不通电时常闭位置 |
认证和符合性
符合性
根据欧盟符合性声明，产品符合欧盟指令。类型评级 (NEMA 250)：封闭控制柜中的 4X 型 (8652 型带不锈钢版本)。
防爆
ATEX: BVS 20 ATEX E 031 U (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc) IECEx: IECEx BVS 20.0024 U (Ex ec IIC Gc / Ex tc IIIC Dc) 可选：防爆作为 3 类设备适用于 2/22 区。
外形尺寸

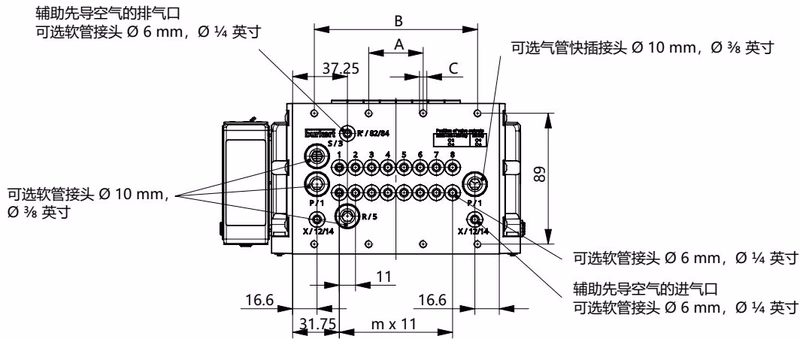

4 阀槽、8 阀槽和 12 阀槽版本
| 版本 | A | B | C | m | n |
|---|---|---|---|---|---|
| 4 阀槽 | 66 | — | 4 × M5 | 3 | 1 |
| 8 阀槽 | 35 | 111 | 8 × M5 | 7 | 2 |
| 12 阀槽 | 77 | 154 | 10 × M5 | 11 | 3 |

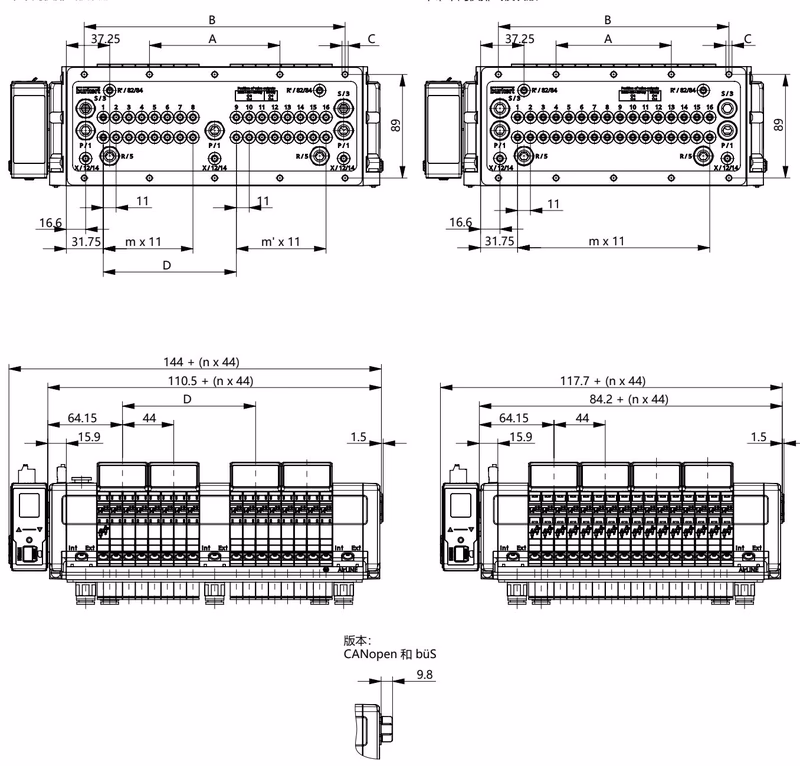

16 阀槽、20 阀槽和 24 阀槽版本
连接方式
通信和显示屏电源
| 5 针弹簧端子排 | 颜色 | 分配 |
|---|---|---|
 | 红色 | 24 V DC |
| 白色 | CAN_H (büS 接口) | |
| 绿色 | 屏蔽层 | |
| 蓝色 | CAN_L (büS 接口) | |
| 黑色 | 0 V DC |
气动阀的电源
| 2 针弹簧端子排 | 接线端子 | 颜色 | 分配 |
|---|---|---|---|
 | 1 | 红色 | AUX 24 V |
| 2 | 黑色 | 0 V DC |
工业以太网接口
| RJ45 接口 | 引脚 | 分配 |
|---|---|---|
 | 1 | TX+ |
| 2 | TX- | |
| 3 | RX+ | |
| 6 | RX- |
