宝德（Burkert）49969（0330型）是一款直动式、介质隔离的二位二通枢轴电枢电磁阀。电磁线圈采用高度耐化学性的环氧树脂压制而成。由于线圈系统与介质之间用隔膜隔开，所以该阀特别适用于酸和碱等腐蚀性介质。49969 型号采用聚丙烯（PP）阀体和 EPDM 密封件，使其对碱性洗涤液和漂白液具有极高的耐受性。

技术参数

特征	规格
回路功能	A（二位二通，常闭）
公称直径 (通径)	DN 5.00 mm
管道接口	G 1/4 内螺纹
阀体材料	PP (聚丙烯)
密封材料	EPDM
工作电压	230 V / 50 Hz
压力范围	0 至 4.5 bar
介质温度	-30 °C 至 +80 °C
环境温度	最高 +55 °C
Kv 值 (水)	0.4 m³/h
防护等级	IP65（带电缆插头）

回路功能

回路功能 A (WW A)： 二位二通电磁阀，直动式，在断电位置关闭（常闭）。

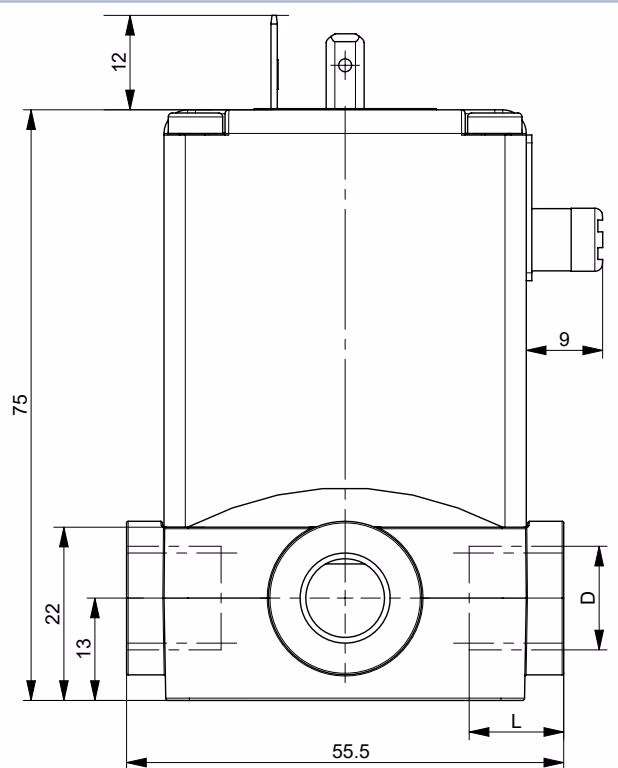

尺寸

塑料阀体 (PP)

INFO

尺寸 D 和 L 适用于 G 1/4 螺纹版本。可通过底部现有的开孔固定设备（开孔图为 38x24）。对于塑料阀体，需使用自攻螺钉或带公制螺纹插件的阀体。

D	L
G 1/4	12 mm

电气连接

标准设备的接口分配

对于作用方式 A，接口分配如下：

• 接口 1： P
• 接口 2： A
• 接口 3： -

触电危险

在系统或设备上工作之前，请关闭电源并防止重新启动。遵守适用的电气设备事故预防和安全法规。
