全不锈钢材质
产品简介
斯派莎克 Spirax Sarco AE36系列自动排空气阀专为热水和冷水设备设计，核心部件阀体与阀盖采用316L奥氏体不锈钢材质，具备优良的耐腐蚀性和结构强度，可适应多种复杂水质环境。产品包含两个型号：标准型AE36和带止回阀的AE36A，能满足不同场景下的排气与防回流需求，广泛应用于各类液体输送系统中。
产品标准与证书
- 符合欧洲压力设备指令97/23/EC，确保产品在压力工况下的安全可靠性。
- 提供EN 10204 3.1材质证明，如需额外证书，需在订购时明确注明。
关键技术参数
压力与温度参数
| 参数名称 | 数值 |
|---|---|
| 阀体设计条件 | PN10 |
| 最大允许压力（PMA） | 10 bar g @ 150℃ |
| 最大允许温度（TMA） | 150℃ @ 10 bar g |
| 最小允许温度 | -10℃ |
| 最大工作压力（PMO） | 10 bar g @ 110℃ |
| 最大工作温度（TMO） | 110℃ @ 10 bar g |
| 最小工作温度 | -10℃ |
| 最大压差（PMX） | 8 bar g |
| 设计最大冷态水压试验压力 | 15 bar g |
| 最小液体比重 | 0.926 |
口径与管道连接
| 连接类型 | 规格参数 |
|---|---|
| 进口连接 | ½"BSP内螺纹 或 ½"NPT内螺纹 |
| 出口连接 | ¼"BSP外螺纹 或 ¼"NPT外螺纹 |
自由排量
- 基准条件：空气温度16℃时，排量随压差变化（具体参考产品排量曲线图）。
- 温度修正公式：实际排量 = 图中排量 × (273 + T) / 289（T为实际空气温度，默认空气温度等于水温）。
尺寸与重量
| 型号 | 尺寸A（mm） | 尺寸B（mm） | 尺寸C（mm） | 重量（kg） |
|---|---|---|---|---|
| AE36 | 56 | 10 | 105 | 0.7 |
| AE36A | 56 | 10 | 105 | 0.7 |
部件材质详情
| 序号 | 部件名称 | 材质 | 执行标准/补充说明 |
|---|---|---|---|
| 1 | 阀盖 | 奥氏体不锈钢316L | ASTM A351 CF3M |
| 2 | 阀盖“O”形圈 | 绿氟化橡胶75 | - |
| 3 | 阀体 | 奥氏体不锈钢316L | ASTM A351 CF3M |
| 4 | 浮子 | Acetal co hostaform/不锈钢 | - |
| 5 | 阀芯 | EPDM | - |
| 6 | 阀座 | 不锈钢 | BS 970 431 S29 |
| 7 | 托架/杆组件 | 不锈钢 | BS 1449 304 S11 |
| 8 | 螺钉 | 不锈钢 | BS 4183 18/8 |
| 9 | 止回阀球 | 不锈钢 | AISI 440 B（仅AE36A配备） |
| 10 | 弹簧挡圈 | 不锈钢 | BS 970 302 S25 |
安装与安全信息
安装要求
- 自动排空阀必须垂直安装，且进口端位于下方，确保浮子正常触发排气动作。
- 建议出口端与排水管连接，将排放的空气或积液引导至指定位置，避免现场杂乱。
- 详细安装、维护步骤及安全注意事项，请参考随产品提供的安装和维修指南（IM-P017-03）。
推荐拧紧力矩
| 部件序号 | 部件描述 | 规格参数 | 拧紧力矩（Nm） |
|---|---|---|---|
| 1 | - | 30 mm | 10 - 12 |
| 8 | 凸圆头 | M4X6 | 2.5 - 2.8 |

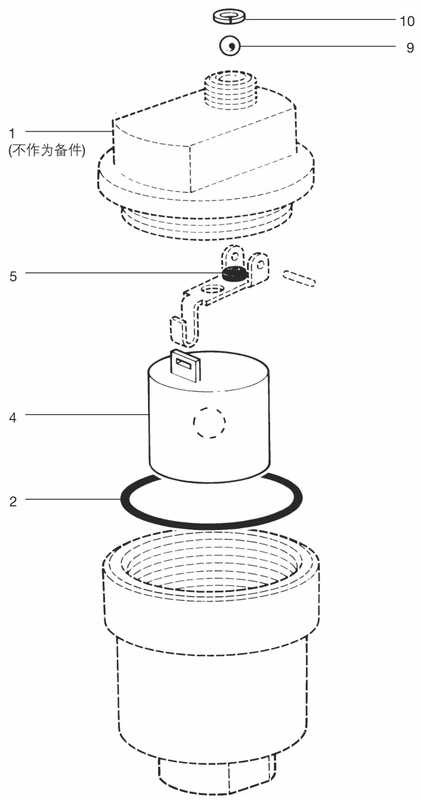

备件信息
可供备件清单
| 备件类型 | 包含部件 | 对应部件序号 |
|---|---|---|
| 维修组件 | 阀芯、浮子、阀盖“O”形环、止回阀球、止回阀弹簧挡圈 | 2、4、5、9、10 |
备件使用说明
- 早期产品AE36CV（工作范围3-8bar）不可使用AE36A的备件，需选用对应的早期专用备件。
- 备件与现售AE36、AE36A型号的适配性需以产品口径和型号为依据，订购时需明确标注。
订购信息
订购示例
- 1-斯派莎克 Spirax Sarco ½" AE36A自动排空气阀，带止回阀，BSP螺纹接口。
- 1-½" 斯派莎克 Spirax Sarco AE36A自动排空气阀的维修组件。
订购注意事项
- 订购时需明确产品型号（AE36/AE36A）、口径规格及螺纹类型（BSP/NPT）。
- 如需EN 10204 3.1材质证明以外的证书，需在订购时特别说明。
- 订购备件时，需注明对应自动排空气阀的口径和型号，确保备件适配。
