PN25

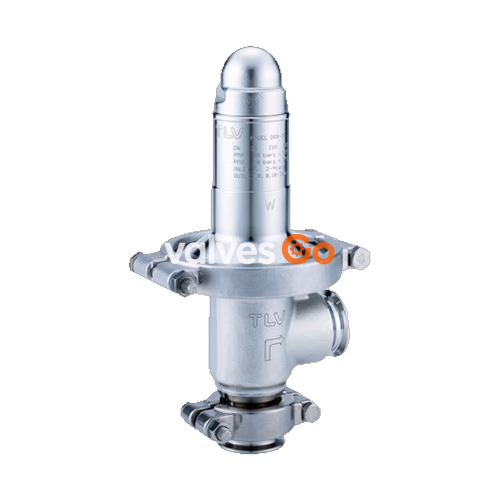

TLV（TLV）DR8-P 和 DR8-EP 紧凑型直接作用式蒸汽减压阀专为纯净蒸汽应用而设计。它们由锻造不锈钢制成，接触流体的部件采用具有高耐久性和耐腐蚀性的材料（包括符合 USP 或 FDA 标准的橡胶和树脂）。这些阀门广泛应用于制药、医疗、食品及其他行业的高压灭菌机、消毒器、加湿器等设备中。
其角型结构和内部研磨抛光处理可最大程度地减少冷凝水的积聚，从而防止污染。该阀门采用双导向机制以确保稳定运行，并在同级别中提供较大的流量。内部组件易于拆卸，便于在线维护，降低了清洁与维护成本。
特点
- 浸润部分由不锈钢和符合 USP 或 FDA 要求的橡胶或树脂制成，具有高耐久性及抗腐蚀性。
- 双导向阀确保稳定运行。
- 内部经研磨抛光处理，并可选配内外表面电化抛光至 0.4 μm Ra (DR8-EP 型号)，进一步提高防止细菌衍生的能力。
- 操作和调节简便。
- 便于在线维护，降低清洁与维护成本。
规格
| 型号 | DR8-3P | DR8-6P | DR8-3EP | DR8-6EP |
|---|---|---|---|---|
| 连接方式 | 卡箍接头 | 卡箍接头 | 卡箍接头 | 卡箍接头 |
| 口径 | DN 15, 20, 25, 38 | DN 15, 20, 25, 38 | DN 15, 20, 25, 38 | DN 15, 20, 25, 38 |
| 最大工作压力 (PMO) | 0.8 MPaG | 0.8 MPaG | 0.8 MPaG | 0.8 MPaG |
| 最高工作温度 (TMO) | 175°C | 175°C | 175°C | 175°C |
| 入口压力范围 | 0.2 至 0.4 MPaG | 0.4 至 0.8 MPaG | 0.2 至 0.4 MPaG | 0.4 至 0.8 MPaG |
| 压力调节范围 | 0.018 至 0.3 MPaG | 0.27 至 0.6 MPaG | 0.018 至 0.3 MPaG | 0.27 至 0.6 MPaG |
| 最小可调整流量 | 20 kg/h | 20 kg/h | 20 kg/h | 20 kg/h |
WARNING
为避免非正常运作、事故或人身伤害，请不要超越规格范围使用本产品。如果使用国家或地区的技术标准或法规对上述规格有特殊规定时，该产品应遵照当地规定使用。

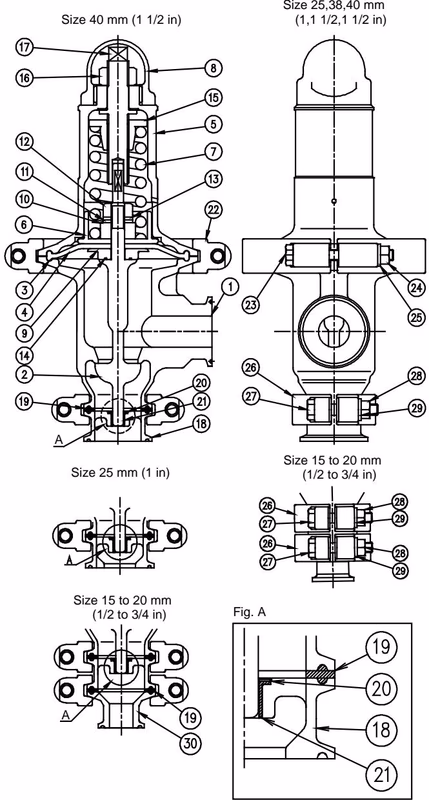

结构与部件
| 序号 | 名称 | 材质 |
|---|---|---|
| 1 | 阀体 | 锻造不锈钢 A182 Gr.F316L |
| 2 | 阀 | 不锈钢 SUS316L |
| 3 | 膜片 | 硅橡胶（符合 FDA/USP） |
| 4 | 保护膜 | 氟树脂（符合 FDA/USP） |
| 5 | 弹簧罩 | 锻造不锈钢 A182 Gr.F316L |
安装指南
请确保 DR8 垂直安装，使阀体上的箭头标记与蒸汽流动方向一致，出口水平，并且调节螺栓部分朝上。允许的倾斜度为前后方向 10 度，垂直于蒸汽流线的横向 15 度。
如果需要使用开关阀（电磁阀或电动阀）来停止向蒸汽使用设备供汽，请将其安装在 DR8 的入口侧，以防发生振颤并损坏减压阀。若在减压阀和用汽设备之间安装控制阀，关闭控制阀时可能导致两者之间的压力上升，因此应在控制阀后侧安装安全阀。

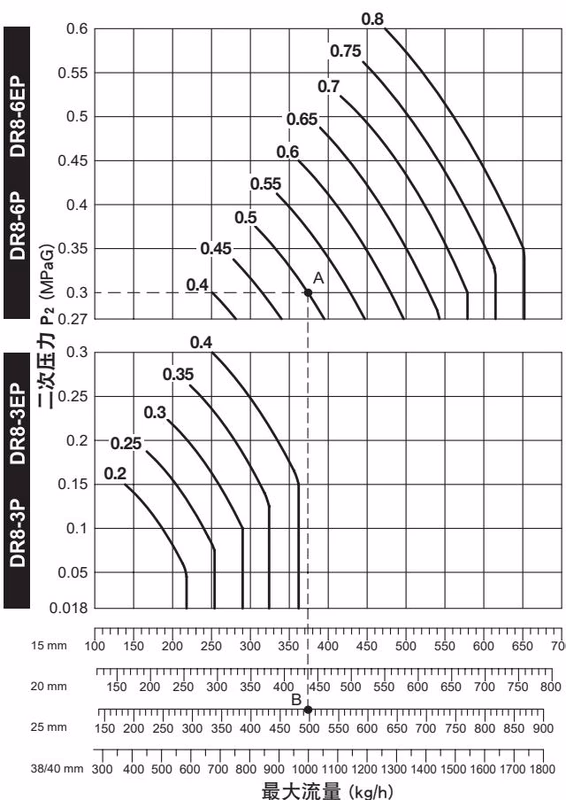

选型图及流量曲线
