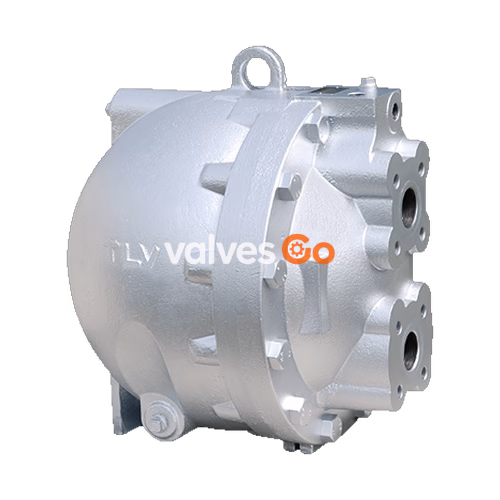

TLV（TLV）GP14M 和 GT14M PowerTrap 机械泵用于将液体从真空或低压区域排放到高压区域，或者从低处排放到高处。GT 型号具有内置疏水阀功能，适用于入口压力可能交替低于或高于出口压力的应用场合。

应用

PowerTrap 输送系统使用闭式系统或开式系统。使用 GT 型号还是 GP 型号取决于系统类型。

系统类型	闭式系统	开式系统
优势	• 无需外部疏水阀（GT 型号具有内置疏水阀） • 无闪蒸汽排放 • 储水罐小 • 可与真空设备一起使用	• 可收集多台设备的冷凝水 • 可以在疏水阀低于接收罐的地方使用
注意事项	• 每个系统只能有一台设备 • 设备有最低高度要求	• 每台设备都需要单独的疏水阀 • 需要排气管将闪蒸汽排放到大气中
型号	带有内置疏水阀的机械泵 GT10L/GT14L/GT14M	机械泵 GP10L/GP14L/GP14M

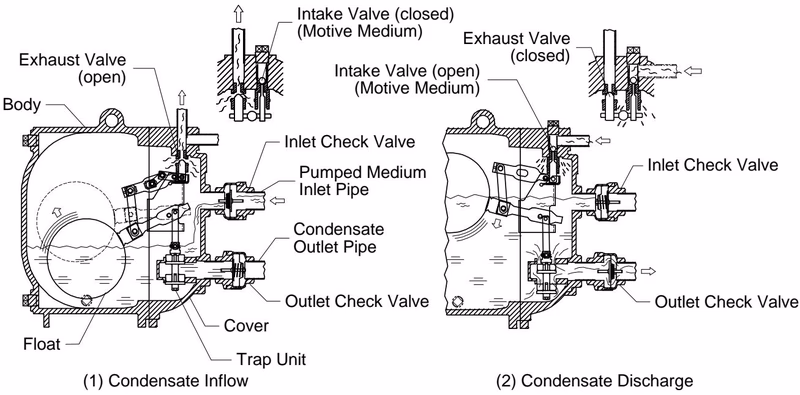

运行

1. 当冷凝水从冷凝水入口管通过入口止回阀流入设备主体时，主体内的空气通过排气阀逸出，浮球上升。如果是 GT，疏水阀单元上的主阀随着浮球的上升而打开。
2. 当浮球升至高位时，瞬动机构上的推杆快速上升，同时关闭排气阀并打开进气（驱动介质）阀。由驱动介质提供的压力使设备内部的压力大于背压，排出冷凝水。
3. 随着设备内的冷凝水排出，设备内的水位下降，浮球下降。当浮球降至低位时，瞬动机构上的推杆快速向下移动，同时打开排气阀并关闭进气阀。

规格参数

WARNING

请正确安装并在建议的工作压力、温度和其他规格参数范围内使用本产品。使用不当可能会导致产品损坏或引发严重事故的故障。

配置

GP14M 和 GT14M 型号的冷凝水入口/出口连接为法兰（JIS 10, 16, 20K; JPI 150, 300; ASME 150, 300; PN10, 16, 25, 40）。排气出口和驱动介质入口采用螺纹连接（Rc, NPT, BSP）。

CKF5M 止回阀

CKF5M 止回阀专为 PowerTrap 设计，不可拆卸进行维护。

安装管道示例

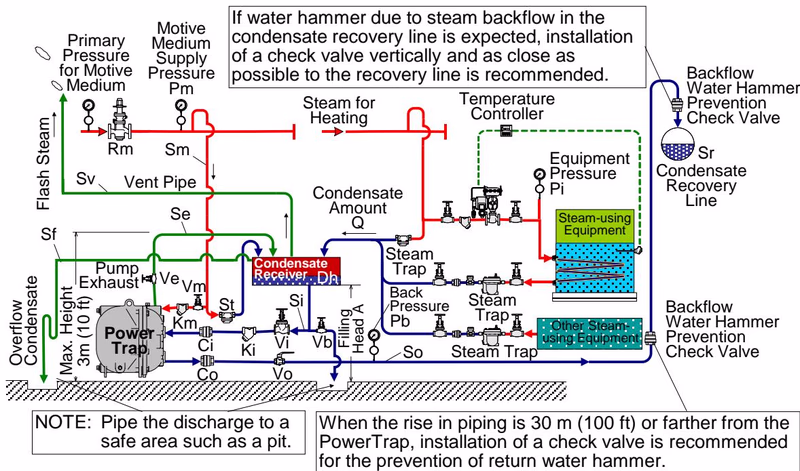

开式系统管道（蒸汽系统示例）

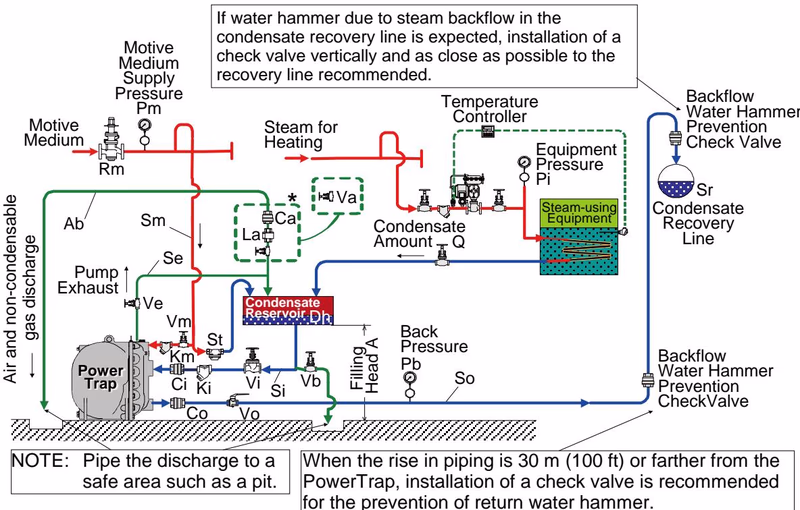

闭式系统管道（蒸汽系统示例）
