PN16

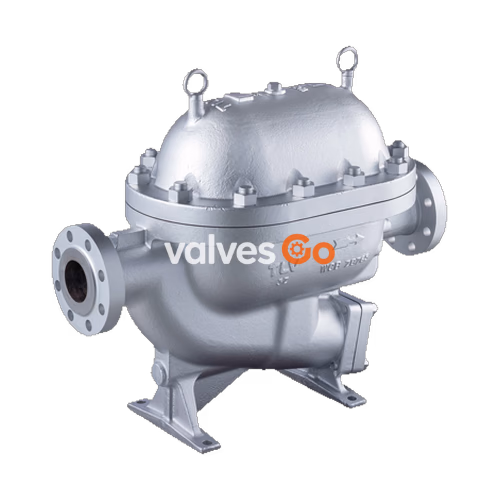

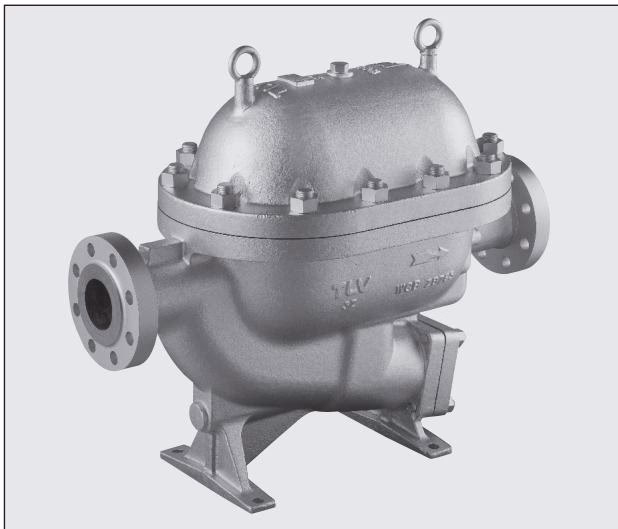

TLV（TLV）JLH15 是一款经久耐用、可在线维修、结构紧凑且带有热静力排空气装置的大排量铸钢自由浮球式蒸汽疏水阀。专为大型工艺或加热设备设计。凭借机械式蒸汽疏水阀排放冷凝水的独特敏感性，该疏水阀缩短了工艺设备启动所需的时间，并提高了加热效率。
特点
- 经热处理硬化的双阀座设计，当负载发生变化时仍能保持连续、平稳地排放冷凝水。
- 不锈钢内部构造及自动调节阀机构，能有效减少磨损。
- 双金属排气阀自动排放空气，以便快速启动。
- 在线更换内件，清理简便，减少了维修费用。
- 高质量的不锈钢内部结构和经硬化处理的阀头和阀座表面确保了其可靠性。
- 内置滤网，无需额外过滤器。
规格
| 型号 | 连接方式 | 口径 | 阀嘴编号 |
|---|---|---|---|
| JLH15 | 法兰 | 80 mm | 50 |
工作条件：
- 最大工作压力 (PMO): 5.0 MPaG
- 最大压差 (ΔPMX): 5.0 MPa
- 最小工作压力: 0.01 MPaG
- 最大工作温度 (TMO): 425 °C
WARNING
为避免非正常运作、事故或人身伤害，请不要超越规格范围使用本产品。如果使用国家或地区的技术标准或法规对上述规格有特殊规定时，该产品应遵照当地规定使用。本产品的使用条件不能超过疏水阀的最大压差，否则将导致冷凝水积存。

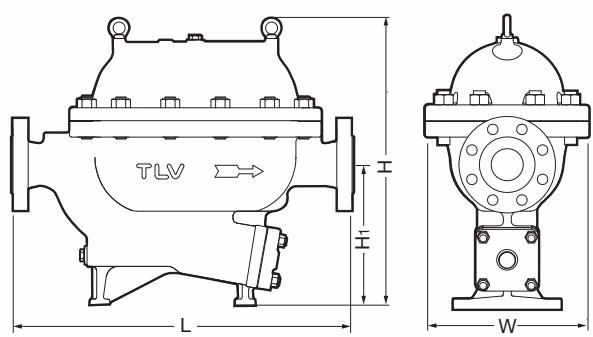

外形尺寸
| 口径 | L (ASME 300RF/600RF) | H | H1 | W | 重量 (kg) |
|---|---|---|---|---|---|
| 80 | 850 mm | 725 mm | 350 mm | 408 mm | 220 |

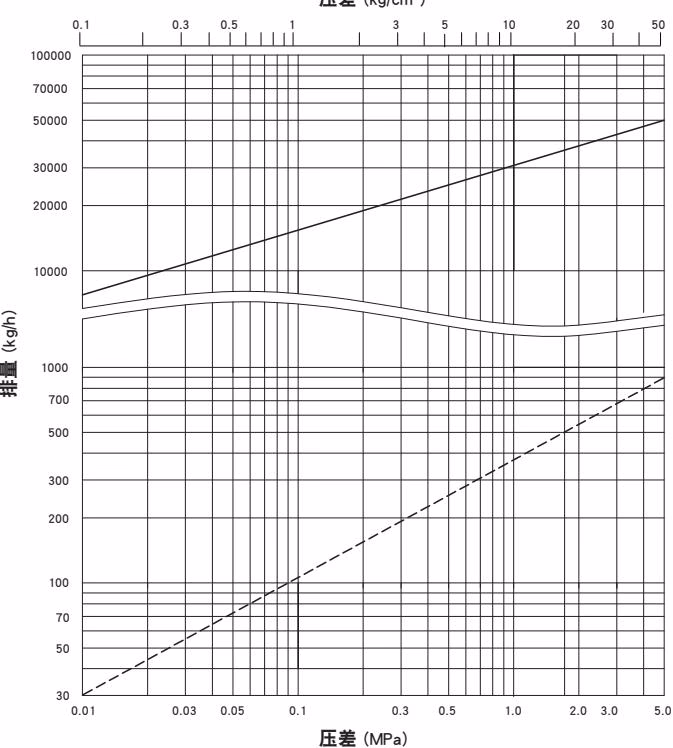

排量
注释：
- 压差是指疏水阀的入口端和出口端的压力差。
- 排量是指冷凝水在低于饱和蒸汽温度 6 °C 时连续排放的量。
- 推荐安全系数：不小于1.5。

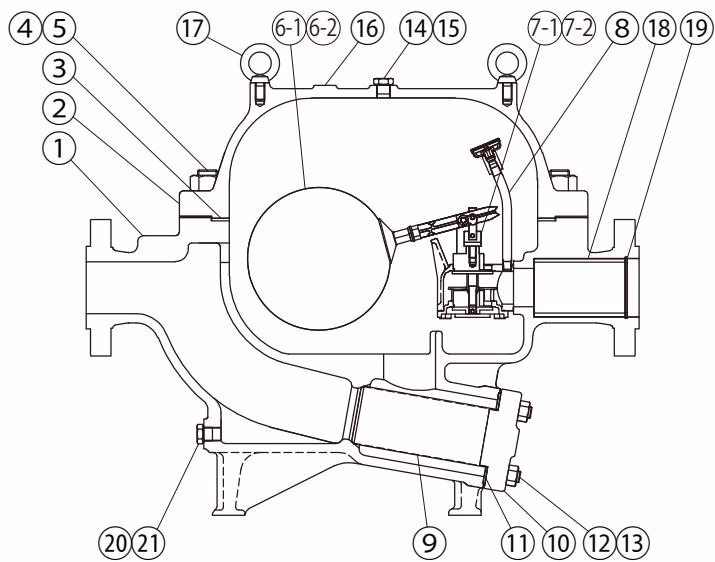

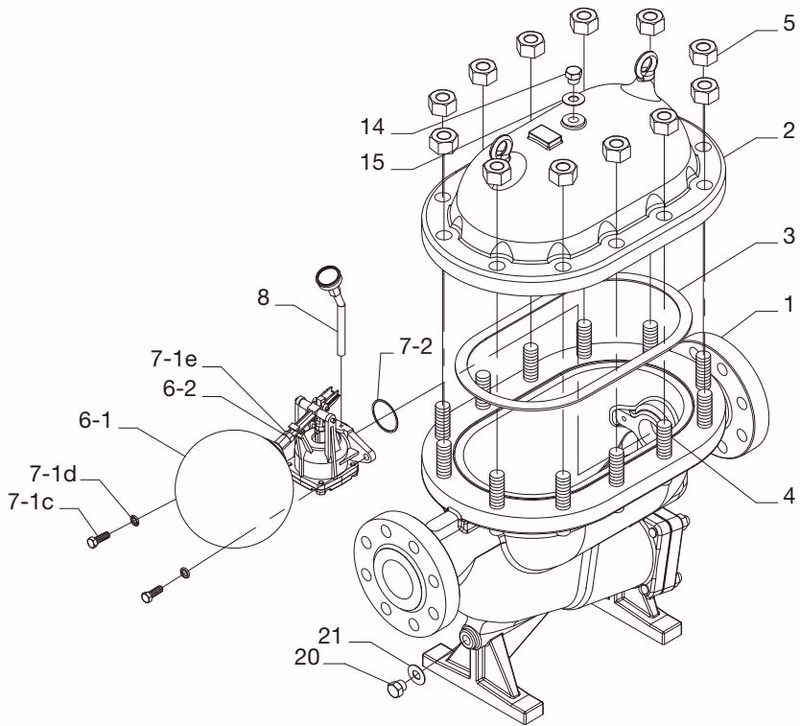

构造
| 序号 | 名称 | 材质 |
|---|---|---|
| 1 | 阀体 | 铸钢 A216 Gr.WCB |
| 2 | 阀盖 | 铸钢 A216 Gr.WCB |
| 6-1 | 浮球 | 不锈钢 SUS316L / 铸不锈钢 A351 Gr.CF8 |
| 7-1 | 主阀元件 | 不锈钢 SUS304 / 铸不锈钢 A743 Gr.CA40 |
| 8 | 排空气元件 | 不锈钢 SUS304/420F |
| 9 | 滤网 | 不锈钢 SUS304 |
安装与维护

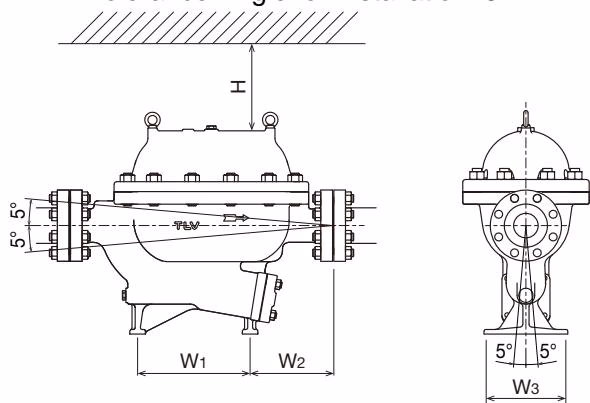

安装指南
- 产品在水平和前后方向的倾斜度不应超过 5°。
- 安装产品时，确保阀体上的箭头指向冷凝水流动方向。
- 确保有足够的维护空间：上方 400 mm 以上，侧面 200 mm 以上。
DANGER
切勿对浮球直接加热。浮球可能因内部压力升高而爆炸，从而导致严重的人身伤害或财产、设备损坏。
