PN25

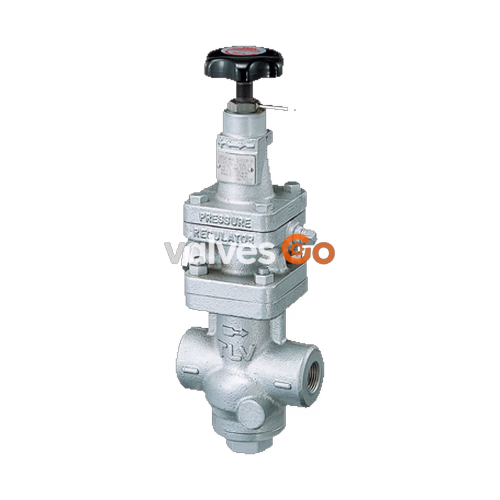

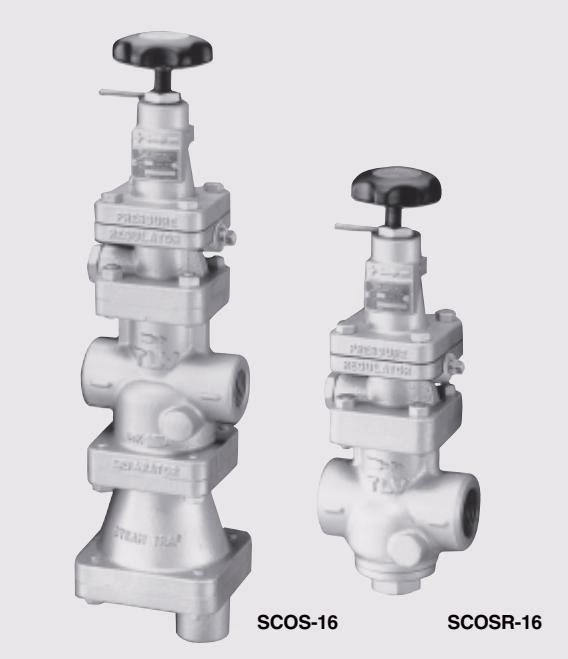

TLV（TLV）SCOSR-16 是一款技术先进的紧凑型先导式减压阀，专为工艺蒸汽系统中的精确控制而设计。它具有自调心、减震的球形活塞以及先进的先导调节器设计，即使在不利的工艺条件下也能保持二次蒸汽压力的准确性。注：相关资料也涵盖了 SCOS-16 型号，该型号内置旋风分离器和疏水阀。
主要特点
- 自调心、减震球形活塞及先进的先导调节器设计，确保在恶劣的工艺条件下也能维持精确的二次侧蒸汽压力。
- 内部主要部件均采用不锈钢材质，使用寿命长。
- 先导阀内置大表面积过滤网，延长无故障运行时间。
- 内部具有二次侧压力传感通道，无需连接外部传感管。
- （仅限 SCOS-16 型号）内置分离效率高达 98% 的汽水分离器和自调式自由浮球疏水阀，并配有保护主阀的大面积过滤网。
技术规格
| 型号 | SCOS-16 | SCOSR-16 |
|---|---|---|
| 连接方式 | 螺纹 | 螺纹 |
| 口径 | 1/2", 3/4", 1" | 1/2", 3/4", 1" |
| 阀体材质 | 青铜 | 青铜 |
| 最高工作压力 (PMO) | 16 barg | 16 barg |
| 最高工作温度 (TMO) | 220 °C | 220 °C |
| 一次侧压力范围 | 2 – 16 barg | 2 – 16 barg |
| 可调压力范围 | 设定在一次侧压力的 10 – 84% 以内（最低 0.3 barg）。压差控制在 0.7 – 8 bar 之间。 | 设定在一次侧压力的 10 – 84% 以内（最低 0.3 barg）。压差控制在 0.7 – 8 bar 之间。 |
| 最小可调流量 | 额定流量的 10% | 额定流量的 10% |
注意
请正确安装，严禁在推荐的工作压力、温度等规范范围之外使用本产品。切勿在超过最大工作压差的情况下使用该产品，否则会导致冷凝水无法通过疏水阀排放而造成堵塞。
Cv & Kvs 值
| 公称通径 | 1/2" | 3/4" | 1" |
|---|---|---|---|
| Kvs (DIN) | 1.0 | 1.3 | 1.5 |
| Cv (UK) | 1.0 | 1.2 | 1.5 |
| Cv (US) | 1.2 | 1.5 | 1.8 |

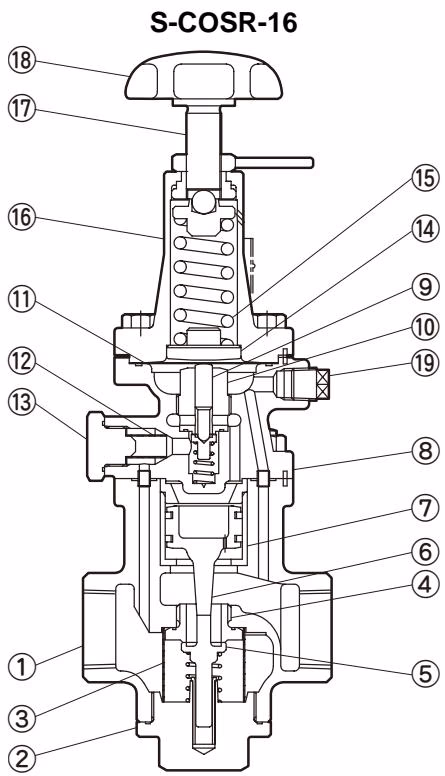

产品结构
SCOSR-16 的结构由以下主要部件组成：
| 编号 | 部件名称 | 编号 | 部件名称 |
|---|---|---|---|
| 1 | 阀体 | 11 | 膜片 |
| 2 | 封堵盖 | 12 | 先导阀过滤网 |
| 3 | 过滤网 | 13 | 先导过滤网压套 |
| 4 | 主阀座 | 14 | 膜片支撑盘 |
| 5 | 主阀 | 15 | 螺旋弹簧 |
| 6 | 活塞 | 16 | 弹簧壳体 |
| 7 | 气缸 | 17 | 调节螺钉 |
| 8 | 先导阀体 | 18 | 调节手柄 |
| 9 | 先导阀杆 | 19 | 丝堵 |
| 10 | 先导阀座 |
安装指南
推荐的直管段长度
为确保蒸汽流动稳定，建议将产品安装在拥有足够直管段的管道上（d = 管道直径）：
- 进口（一次侧）： 安装有手动阀门、过滤器或弯头等时，保持直管段大于等于 10 d；若安装了自动阀（开关阀），保持直管段大于等于 30 d。
- 出口（二次侧）： 安装有手动阀门、过滤器或弯头等时，保持直管段大于等于 15 d；若安装了安全阀、调节阀或另一台减压阀，保持直管段大于等于 30 d。
管道支撑： 安装时请注意避免产生过载、弯曲或振动。进口和出口管道需妥善支撑。
附件要求： 始终在进出口两侧安装切断阀、压力表和旁路。推荐使用球阀作为进出口切断阀，因其不会积存冷凝水。
运行检查与维护
为了确保产品的使用寿命，应定期进行以下检查和维护：
| 部件名称 | 检查和维护频率 |
|---|---|
| 过滤网（分离器和先导阀） | 每年拆卸和清洗一次。若堵塞严重，可在产品前加装过滤器（约 60 目）。 |
| 主阀、先导阀及其阀座 | 约 15,000 小时后更换。 |
| 活塞环 | 约 8,000 小时后更换。 |
| 活塞与膜片 | 约 30,000 小时后更换。 |
故障排除
如果产品在运行中遇到任何问题，请参阅以下指南：
- 二次侧压力无法升高： 检查是否有蒸汽供应或进口阀门是否关闭；检查滤网或过滤器是否堵塞，请进行清洗或排污。
- 二次侧压力无法调节或异常升高： 先导滤网或活塞小孔可能发生堵塞；活塞环或膜片可能已经磨损或损坏；蒸汽流量可能超过了额定流量。
- 产生振荡（二次侧压力波动）： 所选型号对工况而言可能过大。
- 产生颤振（沉重的机械噪音）： 直管段可能过短，或一次侧压降过大。
