PN16

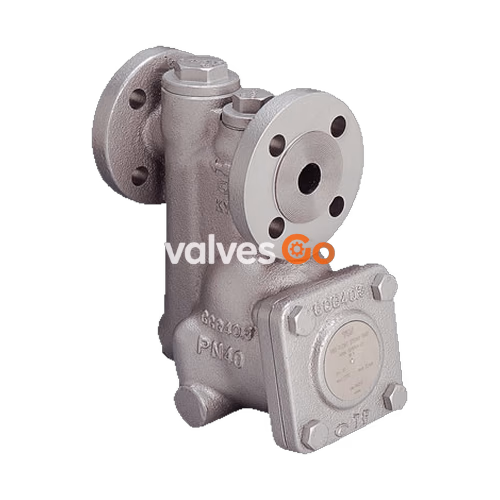

TLV SJ5FNB 与 SJ5FVB 在线可维修自由浮球式疏水阀配备热静力排气阀（X-element），适用于各类中小至大排量应用，最高工作压力可达 22 barg。它们常用于换热器、储罐加热器、干燥机及工艺设备中。该疏水阀能够连续自动地排放略低于饱和温度的冷凝水。
结构配置
该疏水阀包含各种易于操作的组件，支持在线维修。主要部件包括阀体、阀盖、自由浮球、阀座、过滤网和 X-element 排气阀。
| 序号 | 描述 | 序号 | 描述 |
|---|---|---|---|
| 1 | 阀体 | 12 | 滤网支架垫圈 |
| 2 | 阀盖 | 13 | 排气阀滤网 |
| 3 | 浮球 | 14 | 元件盖垫圈 |
| 4 | 阀座 (Orifice) | 15 | X-element 导向件 |
| 5 | 阀座垫圈 | 16 | 排气阀座 |
| 6 | 过滤网 | 17 | 排气阀 (X-element) |
| 7 | 滤网支架 | 18 | 弹簧夹 |
| 8 | 阀盖垫圈 | 19 | X-element 盖 |
| 9 | 阀盖螺栓 | 20 | 阀座塞 |
| 10 | 排污塞 | 21 | 阀座塞垫圈 |
| 11 | 铭牌 |

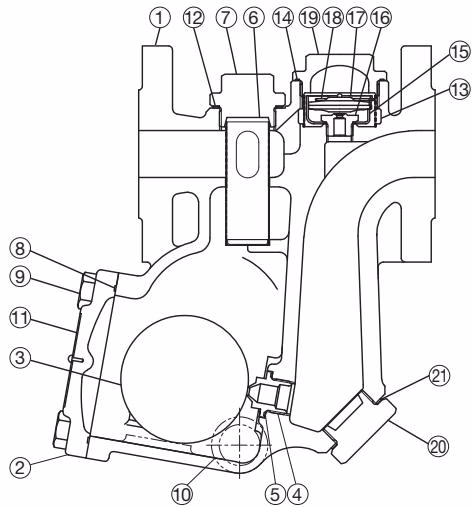

水平安装型号

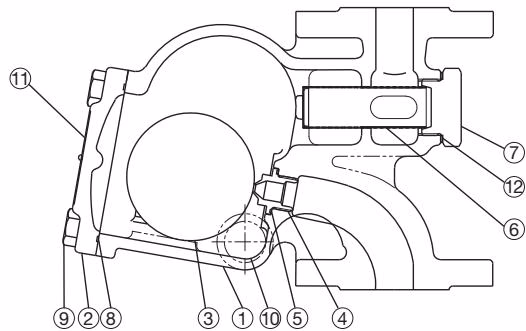

垂直安装型号
安全注意事项
DANGER
切勿直接对浮球加热。浮球可能因内部压力升高而爆炸，从而引发严重人身伤害或设备财产损失。
WARNING
请正确安装，切勿在推荐的工作压力、温度及其他规格范围之外使用本产品。使用不当可能导致产品损坏或故障。切勿在超过最大工作压差的情况下使用疏水阀，否则可能导致无法排放（堵塞）。
正确安装
安装、检查、维护、修理、拆卸、调整以及阀门的开启/关闭只能由经过培训的维修人员进行。
- 安装前，务必拆除所有保护封贴。
- 在允许的倾斜范围内安装疏水阀，并确保阀体上的箭头标记与流体方向一致。
- 安装前，吹扫入口管道以清除所有污垢和油污。
- 将疏水阀安装在管道或设备的最低处，使冷凝水能够借重力自然流入疏水阀。入口管道应尽可能短且弯头最少。
- 在疏水阀两侧 800 mm (2.5 ft) 范围内对管道进行适当支撑。
- 安装旁通阀以便排放冷凝水，并安装进出口阀门以便在疏水阀故障或维护时隔离疏水阀。
- 当多台疏水阀连接到冷凝水收集管道时，在疏水阀出口处安装止回阀。
允许倾斜角度
管道布置
TIP
检查以确保连接到疏水阀的管道已正确安装：
- 管道直径是否合适？
- 疏水阀是否在允许的倾斜度范围内安装，且阀体上的箭头是否指向流动方向？
- 是否预留了足够的维护空间？
- 是否在进出口安装了维护阀门？如果出口有背压，是否安装了止回阀？
- 入口管道是否尽可能短，弯头是否尽可能少？
检查与维护
每年应至少进行两次运行检查。疏水阀故障可能导致设备温度下降、产品质量下降或因蒸汽泄漏造成损失。
| 部件 | 检查程序 |
|---|---|
| 阀体、阀盖 | 检查内部是否有损坏、污垢、油脂、油膜、铁锈或水垢 |
| 垫圈 | 检查是否翘曲或损坏 |
| X-element | 检查是否损坏 |
| 过滤网 | 检查是否堵塞、腐蚀或损坏 |
| 浮球 | 检查是否变形、损坏、有油膜或内部进水 |
| 排气阀座、主阀座 | 检查是否有铁锈、水垢、油膜、磨损或损坏 |
故障排除
如果安装后无法达到预期性能，请检查以下几点：
无冷凝水排出或排水不畅：
- 浮球损坏或充满冷凝水（更换浮球）
- 阀座、过滤网或管道被铁锈或水垢堵塞（清理）
- 发生蒸汽绑（通过旁通阀排空或关闭疏水阀入口阀门让疏水阀冷却）
- X-element 损坏（更换）
- 工作压力超过最大规定压力，或进出口压差不足（核对规格与实际工况）
蒸汽从疏水阀出口排出或泄漏：
- 阀座周围或浮球下方积聚了铁锈和水垢（清理）
- 阀座损坏（更换）
- 浮球变形或结垢（清理或更换）
- 疏水阀安装角度超出最大允许倾斜角（纠正安装）
- 疏水阀发生振动（加长入口管道，然后将其固定牢固）
蒸汽从疏水阀出口以外的地方泄漏：
- 垫圈老化或损坏（更换新垫圈）
- 阀体或阀盖侵蚀空洞导致泄漏（更换疏水阀）
- 阀盖拧紧扭矩不正确（以正确扭矩拧紧）
