全不锈钢材质

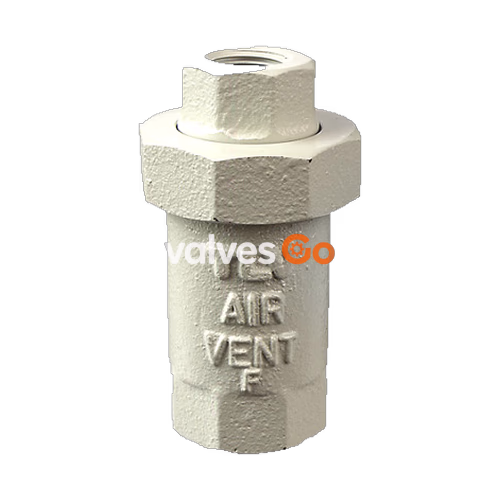

TLV VAS 是一款专为水系统设计的机械式自由浮球高速排气阀，用于在系统启动时迅速排出水管系统中的大量初始空气。在排出初始空气后，该排气阀还具有破坏真空的双重功能，可在系统需要排水时通过引入空气来促进排水。
INFO
一旦阀门在初始空气排尽后即关闭，即便产品中携带的空气不断积聚，只有当内部压力下降到接近大气压时才会再次打开。如果在运行期间管道中预计会积聚空气，请与自动排气阀配合使用。
特点
- 快速启动：大孔径可以排出大量的初始空气，以便快速启动系统。
- 密封严密：精密研磨的浮球和带有橡胶软密封的阀座相结合，保证了排气口关闭时的密封性。
- 使用寿命长：只有一个运动部件，即自由浮球，消除了集中的磨损，并提供了长期的免维护使用寿命。
- 破坏真空：具有快速排放初始空气和破坏真空的双重功能，促进系统排水。
结构与材质
| 序号 | 名称 | 材质 | JIS | ASTM/AISI |
|---|---|---|---|---|
| 1 | 阀体 | 铸铁 | FC250 | A126 Cl.B |
| 2 | 接头 | 铸铁 | FC250 | A126 Cl.B |
| 3 | 紧固螺母 | 铸铁 | FC250 | A126 Cl.B |
| 4 | 阀座 | 丁腈橡胶 | NBR | D2000BF |
| 5 | 阀座支撑 | 不锈钢 | SUS303 | AISI303 |
| 6 | 浮球 | 不锈钢 | SUS316L | AISI316L |
| 7 | 浮球导向 | 聚丙烯 | PP | PP |
| 8 | 卡环 | 不锈钢 | SUS304 | AISI304 |
| 9 | 阀座垫圈 | 氟树脂 | PTFE | PTFE |
| 10 | 管接头垫圈 | 丁腈橡胶 | NBR | D2000BF |
| 11 | 铭牌 | 不锈钢 | SUS304 | AISI304 |
规格参数
| 参数 | 值 |
|---|---|
| 连接方式 | 螺纹 |
| 口径 | 入口: 20, 40 mm; 出口: 15, 25 mm |
| 最大工作压力 (PMO) | 1.0 MPaG |
| 最小工作压力 | 0.01 MPaG |
| 最大工作温度 (TMO) | 100 °C |
| 适用流体 | 水 |
WARNING
不适用于有毒、易燃或其它有害流体。为避免非正常运作、事故或人身伤害，请不要超越规格范围使用本产品。
外形尺寸
| 口径 (入口 x 出口) | L (mm) | W (mm) | 重量 (kg) |
|---|---|---|---|
| 20 x 15 | 97 | 55 (59.5) | 0.6 |
| 40 x 25 | 135 | 75 (81.2) | 1.5 |
(W 为相向对角线长度)

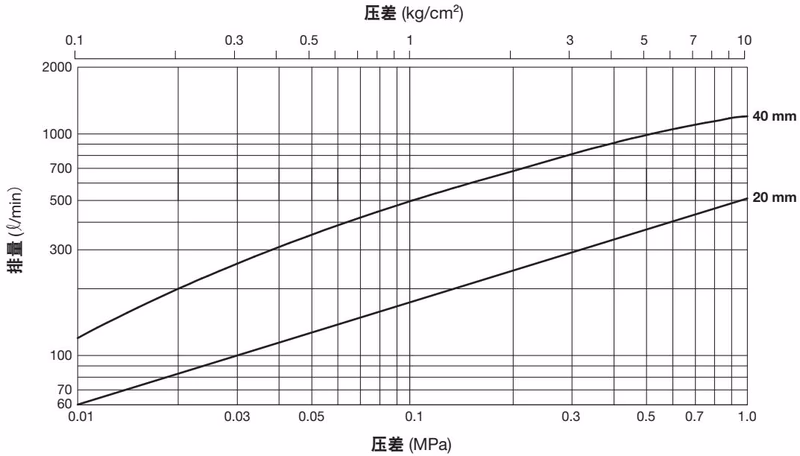

排量
- 压差是指排气阀的入口端和出口端的压力差。
- 排量指在标准大气压下，20℃的空气当量。
安装指南
- 安装前，请务必拆除所有保护封贴。
- 在安装产品前，应吹扫入口管道，清除任何管道碎屑、污垢和油污。吹扫后关闭入口阀门。
- 本产品必须在倾斜限制范围内垂直安装，入口在下，出口在上。
- 将产品安装在空气容易聚集的地方，例如管道的弯头处。
- 安装通向排水容器或沟渠的出口管道。确保管道末端在水位之上，这样在系统关闭时，污垢和水就不会被真空吸入。
- 务必在产品入口处安装一个阀门和过滤器（40目或更细）。
故障排除
| 症状 | 原因 | 应对措施 |
|---|---|---|
| 没有初始空气排出或排出不良（堵塞） | 空气没有到达排气阀，因为管道中的液体没有被空气排出 | 纠正入口管道（内径应至少为 16mm [5/8"]） |
| 阀座堵塞 | 清洁阀座 | |
| 入口或出口管道堵塞 | 清洁管道 | |
| 阀门关闭时液体泄漏 | 阀座表面有堆积物或阀座损坏 | 清洁或更换新的阀座 |
| 浮球变脏、涂有薄膜或变形 | 清洁或更换新的浮球 | |
| 安装不当 | 纠正安装 | |
| 阀门不关闭，液体喷出 | 浮球内有液体 | 更换新的浮球 |
| 液体的比重不适合此产品 | 选择适合工作条件规格的产品（咨询 TLV） |
