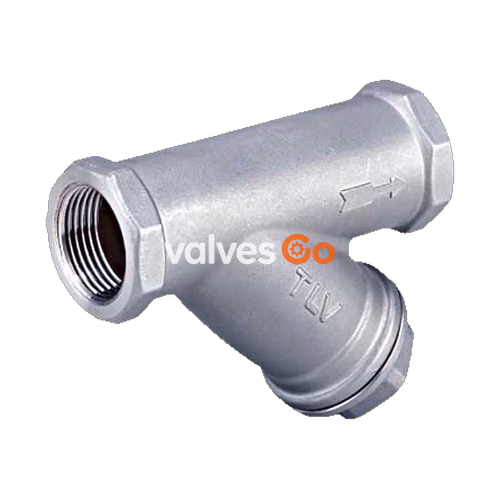

TLV Y3 不锈钢 Y 型过滤器

TLV Y3 螺纹连接的 Y 型过滤器适用于蒸汽、空气和水系统，可防止设备受到杂质、管垢和铁锈的损害。Y3 型整体采用不锈钢材质，具有简单而坚固的结构，使用寿命长。它采用大流通面积双层不锈钢过滤网，确保无故障工作，并支持简便易行的在线清理及维护。

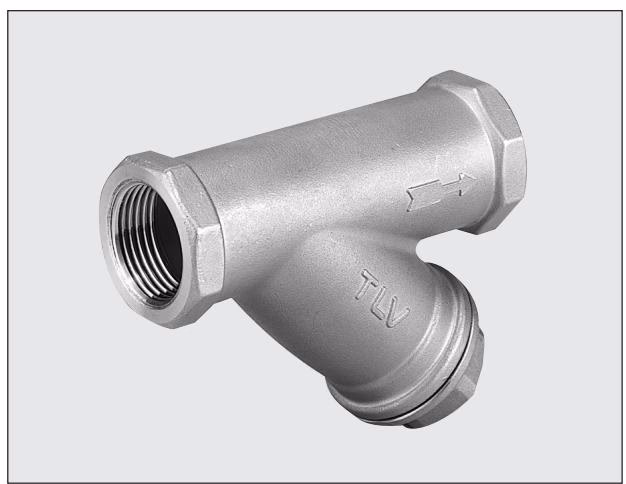

TLV Y3 截面图

规格

WARNING

为避免非正常运作、事故或人身伤害，请不要超越规格范围使用本产品。如果使用国家或地区的技术标准或法规对上述规格有特殊规定时，该产品应遵照当地规定使用。

* 不适用于有毒、易燃或其它有害气体。 1 MPa = 10.197 kg/cm² 受压外壳的设计条件 (非工作条件) : 最大允许压力 PMA : 2.1 MPaG 最大允许温度 TMA : 220 °C

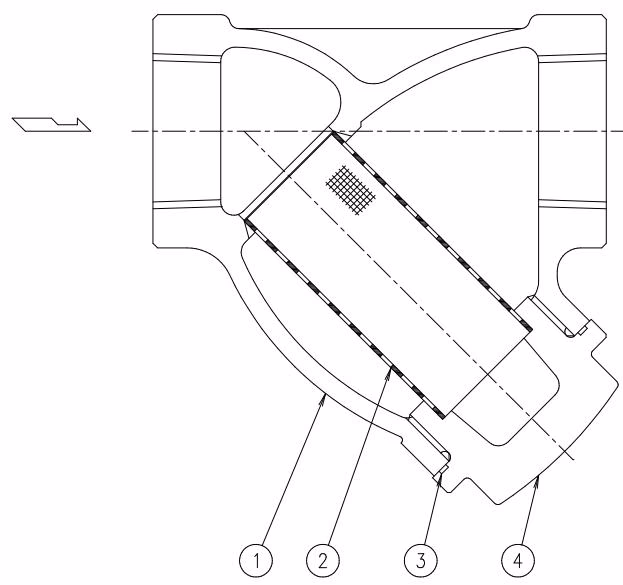

TLV Y3 结构配置

序号	名称	材质	JIS	ASTM/AISI*
1	阀体	铸不锈钢	—	A351 Gr.CF8
2	过滤网支撑(阀帽)	铸不锈钢	—	A351 Gr.CF8
3	内/外过滤网	不锈钢	SUS304	AISI304
4	阀帽垫圈	聚四氟乙烯	PTFE	PTFE

* 等同标准

TLV Y3 外形尺寸

sY3 螺纹*

口径	L	H	$H_1$	重量(kg)
15	78	66	51	0.3
20	93	78	61	0.4
25	108	92	71	0.6
32	128	108	82	1.0
40	143	122	93	1.2
50	173	154	119	2.1

(mm) * NPT，也承做其它标准
