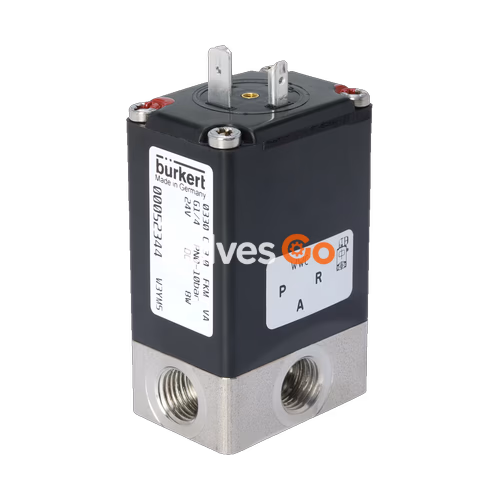

Бюркерт BURKERT 20059157 (Тип 0330) — это электромагнитный клапан прямого действия с поворотным якорем и изолированной средой. В качестве 3/2-ходового варианта (Функция контура F) он работает как распределительный клапан, где в нормальном состоянии входной канал 1 (P/IN) соединен с выходным каналом 2 (B/NO), а выходной канал 4 (A/NC) закрыт. Электромагнитные катушки залиты химически стойкой эпоксидной смолой. Поскольку система катушки отделена от среды мембраной, клапан особенно подходит для критических сред, таких как агрессивные кислоты и щелочи. Модель 20059157 имеет корпус из нержавеющей стали, уплотнения FKM и работает от напряжения 24 В постоянного тока.

Общие технические данные

Свойство	Значение
Условный проход	DN 2.0 мм
Материал корпуса	Нержавеющая сталь (1.4401)
Материал уплотнения	FKM (Фторкаучук)
Вес	Металлический корпус: 0.45 кг
Класс теплоизоляции	Эпоксидная катушка класс H
Рабочий цикл	100% непрерывная работа
Напряжение	24 В пост. тока
Допуск по напряжению	±10%
Степень защиты	IP65 с кабельным штекером
Монтажное положение	Любое, предпочтительно приводом вверх

Функция контура

Функция контура F (CF F): 3/2-ходовой распределительный клапан (электромагнитный клапан), прямого действия.

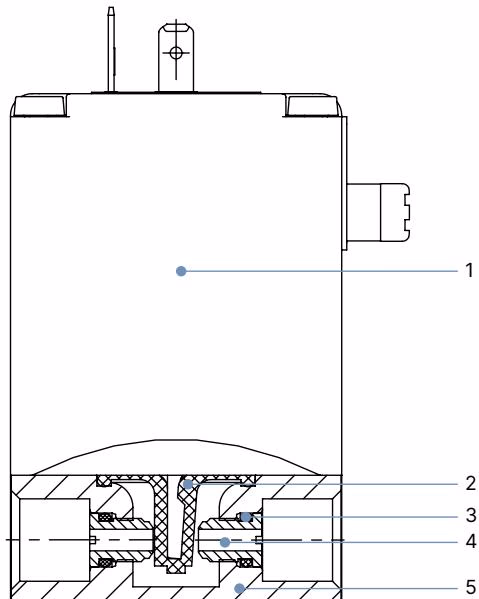

Спецификация материалов

№	Элемент	Материал
1	Катушка	Эпоксидная смола
2	Мембрана	FKM
3	Уплотнительное кольцо	FKM
4	Седло	Нержавеющая сталь (1.4401)
5	Корпус клапана	Нержавеющая сталь (1.4401)

Размеры

Примечание

Размеры в мм. Для металлических корпусов минимальная длина резьбы на среднем соединении составляет 7.5 мм.

D1	L1	D2	L2
G 1/8	9	-	-
G 1/4	9	NPT 1/4	7.5

Рабочие характеристики

Диапазон давления и расход (Стандартный вариант, Металлический корпус)

Функция контура	DN	Значение Kv вода (DC) [м³/ч]	Диапазон давления Стандарт [бар]	Диапазон давления Вакуум [бар]
A / B / C / D / F	2	0.08	0...16	-0.98...10

Ограничение

Максимальное давление среды составляет 12 бар для материала уплотнения FKM. Конкретная модель 20059157 рассчитана на максимальное давление 12 бар.

Подключения продукта

Назначение контактов стандартного варианта

Назначение контактов зависит от функции контура. Для функции контура F:

• Соединение 1: A
• Соединение 2: P
• Соединение 3: B

Инструкции по безопасности

ОПАСНОСТЬ!

Опасность травмирования из-за высокого давления в системе/устройстве

• Перед началом работ на оборудовании или устройстве отключите давление и сбросьте воздух/опорожните трубопроводы.

Опасность поражения электрическим током

• Перед началом работ на системе или устройстве отключите электропитание и заблокируйте его от повторного включения.
• Соблюдайте действующие правила техники безопасности и предотвращения несчастных случаев для электрических устройств.

ПРЕДУПРЕЖДЕНИЕ!

Опасность травмирования из-за неправильного монтажа

• Монтаж должен выполняться только обученными специалистами с использованием соответствующих инструментов.
• Защитите систему от непреднамеренного включения.
• Обеспечьте контролируемый перезапуск после монтажа.
